Τεχνολογίες κατασκευής διαφανών οθόνης LED
Βασικές Τεχνικές Προδιαγραφές
Εύρος διαφάνειας
70% - 95%
Οπτική διαύγεια που επιτυγχάνεται μέσω προηγμένων υλικών
Pixel Pitch
< 0.5mm
Αναδυόμενη τεχνολογία μικρο-συστοιχίας LED
Διάρκεια ζωής
100,000+ ώρες
Υπό κανονικές συνθήκες λειτουργίας
Θερμοκρασία λειτουργίας
-40 μοίρες έως +85 μοίρες
Δοκιμασμένο κάτω από ακραίες συνθήκες

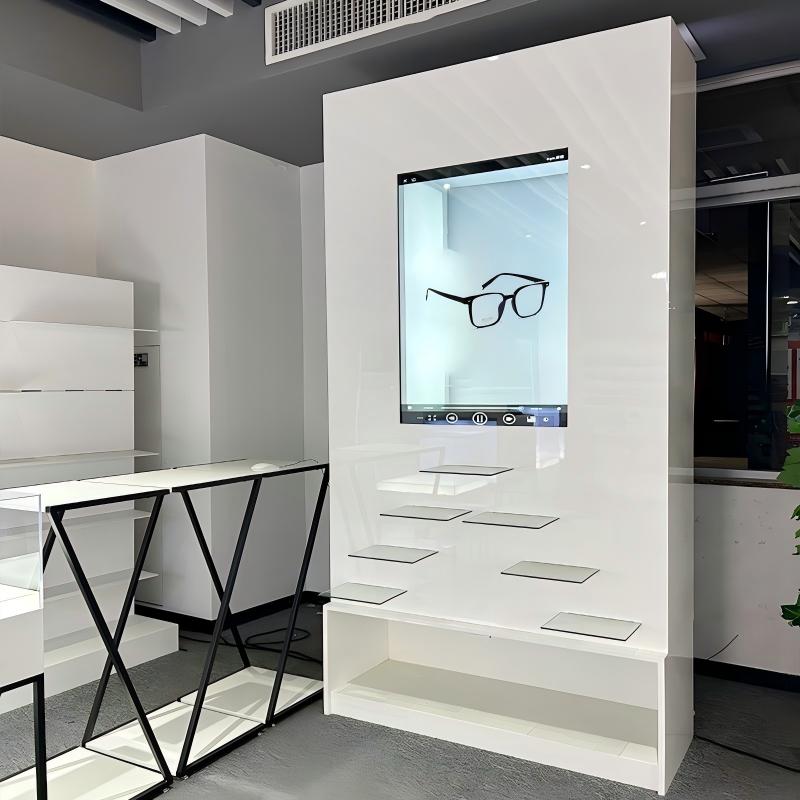

Εισαγωγή στην Αρχιτεκτονική Οθόνης Διαφανών LED
Η διαφανής οθόνη LED αντιπροσωπεύει μια επαναστατική πρόοδο στην τεχνολογία απεικόνισης, συνδυάζοντας την οπτική ευκρίνεια με τις δυνατότητες ψηφιακής απεικόνισης. Αυτά τα εξελιγμένα συστήματα χρησιμοποιούν υλικά αιχμής-ημιαγωγών και προηγμένες διαδικασίες κατασκευής για να επιτύχουν επίπεδα διαφάνειας που κυμαίνονται από 70% έως 95% διατηρώντας παράλληλα εξαιρετική ποιότητα οθόνης.
Η θεμελιώδης αρχιτεκτονική μιας διαφανούς οθόνης LED αποτελείται από μικρο-συστοιχίες LED ενσωματωμένες σε οπτικά καθαρά υποστρώματα, δημιουργώντας μια απρόσκοπτη ενοποίηση μεταξύ ψηφιακού περιεχομένου και φυσικού περιβάλλοντος.
Η μηχανική πολυπλοκότητα πίσω από την τεχνολογία διαφανών οθονών LED περιλαμβάνει πολλαπλές διεπιστημονικές προσεγγίσεις, συμπεριλαμβανομένης της επιστήμης των υλικών, της οπτικής μηχανικής και της κατασκευής ημιαγωγών. Οι σύγχρονες διαφανείς οθόνες χρησιμοποιούν εξαιρετικά λεπτά αγώγιμα στρώματα, συνήθως υλικά με βάση το οξείδιο του κασσιτέρου του ινδίου (ITO) ή το γραφένιο-, τα οποία εναποτίθενται μέσω διασκορπισμού μαγνητρονίου ή χημικής εναπόθεσης ατμού. Αυτά τα αγώγιμα στρώματα διατηρούν την οπτική μετάδοση πάνω από 90%, ενώ παρέχουν τις απαραίτητες ηλεκτρικές οδούς για την ενεργοποίηση των pixel.
Βασικά Αρχιτεκτονικά Στοιχεία
Μικρο-Συστοιχίες LED με διαστάσεις νανοκλίμακας
Οπτικά διαυγή υποστρώματα (γυαλί ή πολυμερές)
Εξαιρετικά-λεπτά αγώγιμα στρώματα (ITO ή γραφένιο)
Προηγμένα υλικά ενθυλάκωσης
Ενσωματωμένα ηλεκτρονικά ελέγχου
Οπτική διαύγεια
Επιτυγχάνεται μέσω της ακριβούς επιλογής υλικών και των ανοχών κατασκευής νανοκλίμακας
Προηγμένες διαδικασίες παραγωγής και επιλογή υλικού
Ροή εργασιών παραγωγής
Προετοιμασία Υποστρώματος
Υλικά από εξαιρετικά-καθαρό γυαλί ή πολυμερή υποβάλλονται σε καθαρισμό πλάσματος για την απομάκρυνση οργανικών ρύπων και τη δημιουργία βέλτιστων συνθηκών επιφάνειας.
Εναπόθεση αγώγιμου στρώματος
Εφαρμογή υλικών με βάση το ITO ή το γραφένιο- μέσω διασκορπισμού μαγνητρονίου ή χημικής εναπόθεσης ατμού.
Τοποθέτηση τσιπ LED
Προηγμένη επιλογή-και-τοποθέτηση εξαρτημάτων θέσεων εξοπλισμού με ακρίβεια ±25 μικρομέτρων για ακριβή ομοιομορφία του βήματος των pixel.
Διαδικασία συγκόλλησης
Οι τεχνικές συγκόλλησης σύρματος με ανισότροπο αγώγιμο φιλμ (ACF) ή εξαιρετικά{0}}λεπτού βήματος δημιουργούν ασφαλείς ηλεκτρικές συνδέσεις.
Ενθυλάκωση
Οι οπτικά διαυγείς κόλλες (OCA) και οι υγρές οπτικά διαυγείς κόλλες (LOCA) παρέχουν προστασία του περιβάλλοντος.
Ποιοτικός Έλεγχος & Δοκιμές
Η αυτοματοποιημένη οπτική επιθεώρηση και η φασματοφωτομετρική ανάλυση εξασφαλίζουν σταθερές οπτικές ιδιότητες.

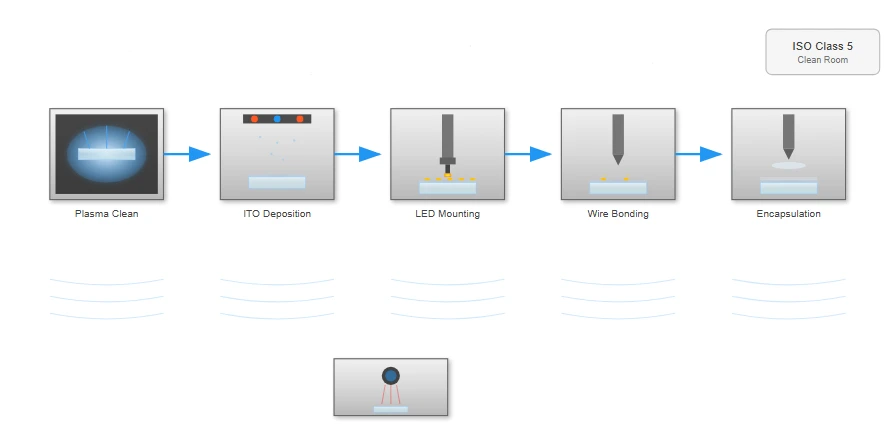

Κατασκευή Clean Room
Οι σύγχρονες εγκαταστάσεις χρησιμοποιούν πρότυπα ISO Κλάσης 5 με αριθμό σωματιδίων κάτω από 3.520 σωματίδια ανά κυβικό μέτρο για σωματίδια μεγέθους 0,5 μικρομέτρων ή μεγαλύτερο.
Συστήματα Ποιοτικού Ελέγχου
Τα πολλαπλά σημεία ελέγχου ποιότητας χρησιμοποιούν αυτοματοποιημένη οπτική επιθεώρηση και φασματοφωτομετρική ανάλυση για να εξασφαλίσουν σταθερές οπτικές ιδιότητες.
Σύγκριση Υλικών
| Υλικό | Διαφάνεια | Αγώγιμο | Κόστος |
|---|---|---|---|
| Οξείδιο κασσιτέρου ινδίου (ITO) | 90-95% | Ψηλά | Ψηλά |
| Γραφένιο | 95-98% | Πολύ ψηλά | Πολύ ψηλά |
| Μεταλλικό Πλέγμα | 85-90% | Πολύ ψηλά | Μέσον |
| Ασημένια νανοσύρματα | 90-92% | Ψηλά | Μεσαία-Υψηλή |

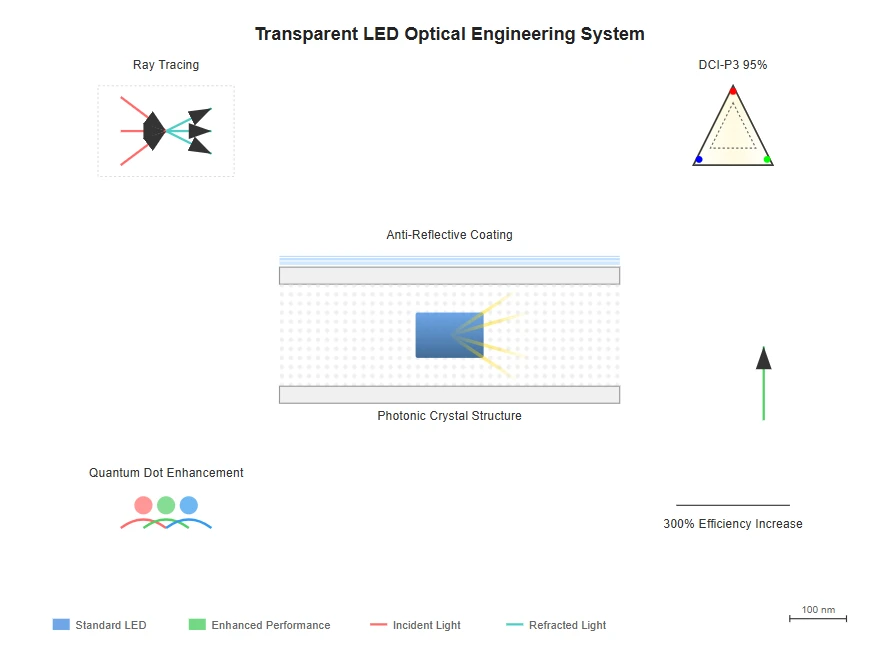

Συστήματα Οπτικής Μηχανικής και Διαχείρισης Φωτός
Ο οπτικός σχεδιασμός συστημάτων διαφανών οθονών LED απαιτεί εξελιγμένη μοντελοποίηση και προσομοίωση για βελτιστοποίηση τόσο της διαφάνειας όσο και της απόδοσης της οθόνης.
Τεχνικές εξαγωγής φωτός
Οι προηγμένες τεχνικές εξαγωγής φωτός βελτιώνουν την αποτελεσματικότητα των διαφανών οθονών LED μεγιστοποιώντας τη διαφυγή των φωτονίων που παράγονται από το υλικό ημιαγωγών.
Οι φωτονικές κρυσταλλικές δομές αυξάνουν την απόδοση εξαγωγής φωτός έως και 300%
Μηχανική Νανοδομών
Οι φωτονικές κρυσταλλικές δομές, που κατασκευάζονται μέσω λιθογραφίας δέσμης ηλεκτρονίων ή λιθογραφίας νανοαποτυπώματος, δημιουργούν περιοδικές διακυμάνσεις του δείκτη διάθλασης που καταστέλλουν την ολική εσωτερική ανάκλαση. Αυτές οι νανοδομές έχουν σχεδιαστεί με ακρίβεια για να διατηρούν τη διαφάνεια ενώ κατευθύνουν το εκπεμπόμενο φως προς την περιοχή θέασης.
Ανίχνευση ακτίνων και διάδοση φωτός
Οι αλγόριθμοι ανίχνευσης ακτίνων υπολογίζουν τη διάδοση του φωτός μέσω πολλαπλών διεπαφών υλικού, λαμβάνοντας υπόψη τις ανακλάσεις Fresnel, τους συντελεστές απορρόφησης και τα φαινόμενα σκέδασης.
Αντι-Αντιανακλαστικές επικαλύψεις
Η εφαρμογή αντι-ανακλαστικών επιστρώσεων, συνήθως διηλεκτρικών στοίβων πολλαπλών{{1} στρώσεων, μειώνει τις αντανακλάσεις της επιφάνειας κάτω από 0,5% ανά διεπαφή.
Διαχείριση χρωμάτων
Το σύστημα διαχείρισης χρωμάτων χρησιμοποιεί εξελιγμένους αλγόριθμους βαθμονόμησης που αντιπροσωπεύουν τα μοναδικά φασματικά χαρακτηριστικά των διαφανών υποστρωμάτων.
- Οι μεμβράνες βελτίωσης κβαντικών κουκκίδων παρέχουν διευρυμένη χρωματική γκάμα
- Επιτυγχάνει πάνω από το 95% του χρωματικού χώρου DCI-P3
- Στενά φάσματα εκπομπής για εξαιρετικά κορεσμένα χρώματα

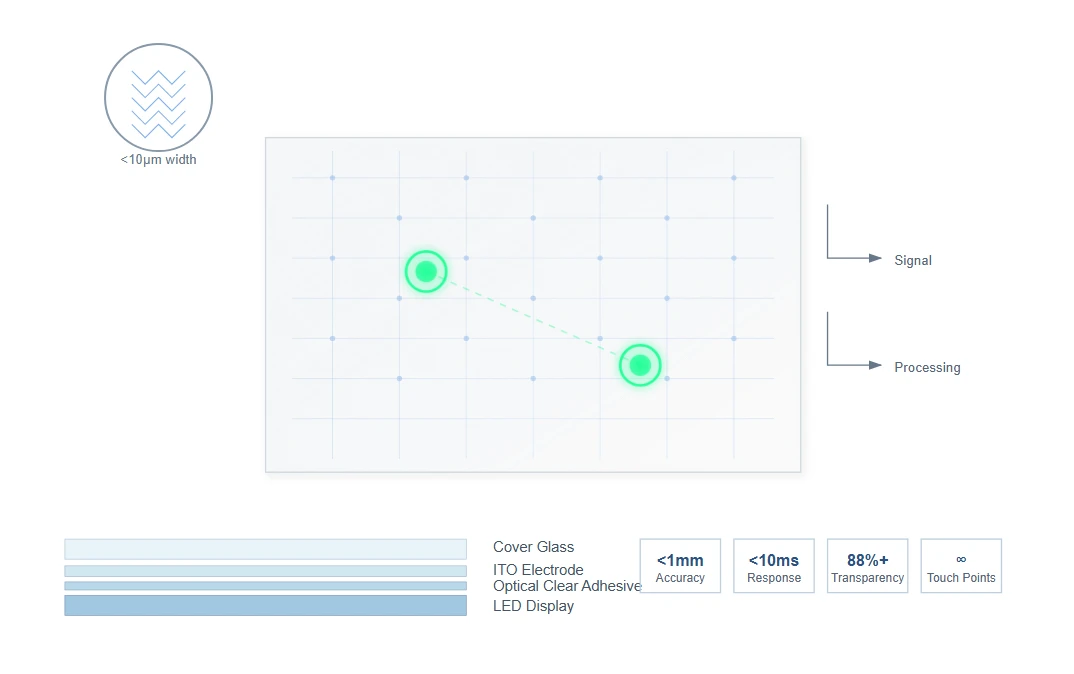

Αγγίξτε Τεχνολογίες ενσωμάτωσης και συστήματα αισθητήρων
Η ενσωμάτωση της λειτουργικότητας αφής σε διαφανή συγκροτήματα οθόνης LED απαιτεί εξειδικευμένες τεχνολογίες αισθητήρων που διατηρούν την οπτική ευκρίνεια ενώ παρέχουν ακριβή εντοπισμό θέσης. Τα προβαλλόμενα χωρητικά συστήματα αφής χρησιμοποιούν ηλεκτρόδια ITO με μοτίβο διαμαντιών-με πλάτος γραμμής κάτω από 10 μικρόμετρα, επιτυγχάνοντας οπτική διαφάνεια πάνω από 88% ενώ υποστηρίζουν ανίχνευση πολλαπλής-αφής με απεριόριστα ταυτόχρονα σημεία επαφής.
Η διαδικασία διαμόρφωσης ηλεκτροδίων αισθητήρα χρησιμοποιεί τεχνικές φωτολιθογραφίας με ανάλυση μικρότερης-με μικρότερη, διασφαλίζοντας σταθερή ευαισθησία αφής σε ολόκληρη την περιοχή της οθόνης.
Αγγίξτε την απόδοση συστήματος
< 1mm
Αγγίξτε Ακρίβεια
< 10ms
Χρόνος απόκρισης
88%+
Διαφάνεια
Απεριόριστος
Σημεία αφής
Προηγμένες Τεχνολογίες Επεξεργασίας Αφής
Αλγόριθμοι Επεξεργασίας Σήματος
Οι προηγμένοι αλγόριθμοι διαφοροποιούν τις σκόπιμες εισόδους αφής και τις περιβαλλοντικές παρεμβολές, χρησιμοποιώντας μοντέλα μηχανικής εκμάθησης που έχουν εκπαιδευτεί σε εκτεταμένα σύνολα δεδομένων.
Συστήματα απόρριψης παλάμης
Οι εξελιγμένοι αλγόριθμοι αναλύουν την περιοχή επαφής, την κατανομή της πίεσης και τα χρονικά χαρακτηριστικά για να διακρίνουν τις προβλεπόμενες εισόδους και τις τυχαίες επαφές.
Δυνατότητες αναγκαστικής ανίχνευσης-
Οι πιεζοηλεκτρικοί αισθητήρες ή οι αισθητήρες μετρητή καταπόνησης μετρούν τις μικροσκοπικές παραμορφώσεις στο υλικό του υποστρώματος, παρέχοντας είσοδο{0}}ευαίσθητη στην πίεση χωρίς να διακυβεύεται η διαφάνεια.
Μηχανική Θερμικής Διαχείρισης και Αξιοπιστίας
Η αποτελεσματική θερμική διαχείριση αντιπροσωπεύει ένα κρίσιμο στοιχείο σχεδιασμού για διαφανή συστήματα οθόνης LED, καθώς η υπερβολική παραγωγή θερμότητας μπορεί να υποβαθμίσει τόσο την απόδοση όσο και τη μακροζωία.
Πρωτόκολλα δοκιμής αξιοπιστίας
Τα πρωτόκολλα δοκιμών αξιοπιστίας για προϊόντα διαφανούς οθόνης LED ακολουθούν αυστηρά βιομηχανικά πρότυπα, συμπεριλαμβανομένων των προδιαγραφών JEDEC για συσκευές ημιαγωγών και των προτύπων IEC για συστήματα οθόνης. Αυτές οι ολοκληρωμένες διαδικασίες δοκιμών εξασφαλίζουν ελάχιστη διάρκεια ζωής που υπερβαίνει τις 100.000 ώρες υπό κανονικές συνθήκες λειτουργίας.
Κύκλος θερμοκρασίας
Τα υποκείμενα που δοκιμάζονται εμφανίζουν ακραίες θερμοκρασίες από -40 βαθμούς έως +85 βαθμούς για να διασφαλιστεί η σταθερότητα της απόδοσης σε όλο το εύρος λειτουργίας.
Δοκιμή υγρασίας
Η έκθεση σε συνθήκες υψηλής υγρασίας (85% RH στους 85 βαθμούς) αξιολογεί την αντίσταση στην εισροή υγρασίας και τα αποτελέσματα συμπύκνωσης.
Μηχανική καταπόνηση
Η δοκιμή κραδασμών και φορτίου κραδασμών διασφαλίζει τη δομική ακεραιότητα υπό συνθήκες μεταφοράς και εγκατάστασης.
Περιβαλλοντική Έκθεση
Η δοκιμή υπεριώδους ακτινοβολίας και ατμοσφαιρικής διάβρωσης επικυρώνει-μακροπρόθεσμη αντοχή σε εφαρμογές εξωτερικού χώρου.

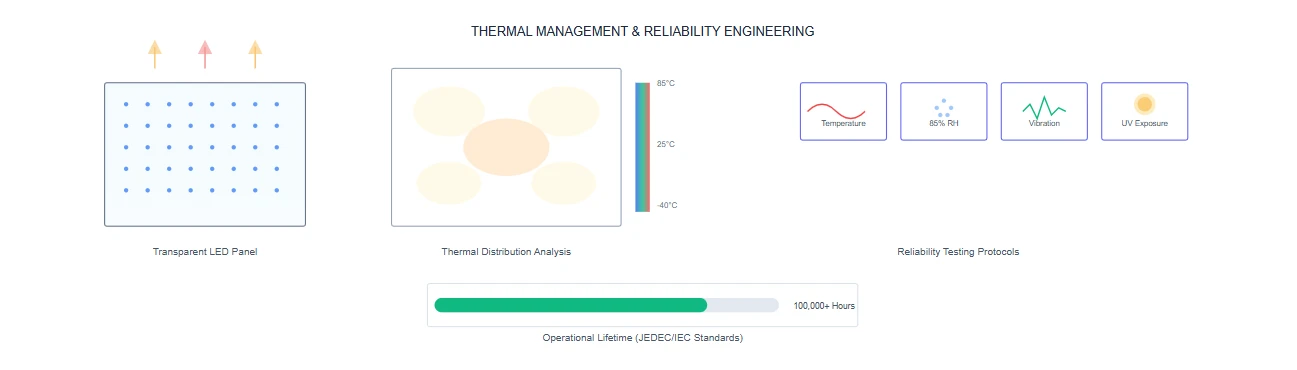

Ανάλυση Θερμικής Κατανομής
Η θερμική απεικόνιση αποκαλύπτει μοτίβα θερμότητας σε όλη την επιφάνεια της οθόνης, επιτρέποντας στους μηχανικούς να βελτιστοποιούν τις οδούς απαγωγής θερμότητας διατηρώντας παράλληλα τη διαφάνεια. Τα προηγμένα συστήματα διαχείρισης θερμότητας εξασφαλίζουν ομοιόμορφη κατανομή της θερμοκρασίας, αποτρέποντας τα hotspot που θα μπορούσαν να υποβαθμίσουν την απόδοση ή να μειώσουν τη διάρκεια ζωής.
Στρατηγικές Θερμικής Διαχείρισης
Υπολογιστική Ρευστοδυναμική
Η προηγμένη θερμική προσομοίωση προβλέπει τις κατανομές θερμοκρασίας κάτω από διάφορες συνθήκες λειτουργίας, επιτρέποντας τη βελτιστοποίηση των στρατηγικών απαγωγής θερμότητας.
Διαφανείς διανομείς θερμότητας
Οι μεμβράνες γραφενίου και οι συστοιχίες νανοσωλήνων άνθρακα παρέχουν αποτελεσματική πλευρική αγωγιμότητα θερμότητας διατηρώντας παράλληλα την οπτική διαύγεια, επιτυγχάνοντας θερμική αγωγιμότητα άνω των 1000 W/m·K.
Συστήματα Παθητικής Ψύξης
Τα στρατηγικά τοποθετημένα κανάλια μεταφοράς δημιουργούν εφέ καμινάδας που ενισχύουν τη φυσική κυκλοφορία του αέρα χωρίς να απαιτούνται ενεργά εξαρτήματα ψύξης.
Δυναμική θερμική ρύθμιση
Τα έξυπνα συστήματα ελέγχου προσαρμόζουν την παροχή ισχύος με βάση τους θερμικούς αισθητήρες, διατηρώντας τις βέλτιστες θερμοκρασίες λειτουργίας υπό διαφορετικές συνθήκες φορτίου.
Αρχιτεκτονική Ολοκλήρωσης Συστήματος και Ελέγχου
Αρχιτεκτονική Ελέγχου
Η αρχιτεκτονική ελέγχου χρησιμοποιεί κατανεμημένα συστήματα επεξεργασίας που διαχειρίζονται δεδομένα pixel, παροχή ισχύος και διαγνωστικές λειτουργίες.
Πεδίο-προγραμματιζόμενες πύλες (FPGA) για επεξεργασία σε πραγματικό{{1} χρόνο
Προηγμένοι αλγόριθμοι για κλιμάκωση εικόνας και μετατροπή χρωμάτων
Υποστήριξη για αναλύσεις εισόδου έως 8K σε ρυθμούς καρέ 120Hz+
Πρωτόκολλα Επικοινωνίας
Η διαφορική σηματοδότηση υψηλής-ταχύτητας διασφαλίζει αξιόπιστη μετάδοση δεδομένων μεταξύ των στοιχείων του συστήματος.
Πρότυπα LVDS ή V-by-One με ταχύτητες δεδομένων που υπερβαίνουν τα 10 Gbps
Κωδικοποίηση διόρθωσης σφάλματος για ακεραιότητα δεδομένων
Περιττές διαδρομές δεδομένων για προστασία από ανακατεύθυνση
Ρυθμοί σφάλματος bit κάτω από 10^-12 υπό κανονικές συνθήκες
Διαχείριση ενέργειας
Η εξελιγμένη διαχείριση ενέργειας βελτιστοποιεί την κατανάλωση ενέργειας διατηρώντας παράλληλα την απόδοση.
Ο δυναμικός έλεγχος οπίσθιου φωτισμού μειώνει την ισχύ έως και 40%
Πολλαπλές περιοχές τάσης με ανεξάρτητη ρύθμιση
Λεπτός-λεπτός έλεγχος σε διαφορετικές ζώνες προβολής
Δυνατότητες παρακολούθησης ισχύος και διάγνωσης
Μεθοδολογίες βαθμονόμησης και διασφάλισης ποιότητας
Χρωματομετρική Βαθμονόμηση
Οι επαγγελματικές εγκαταστάσεις διαφανών οθονών LED απαιτούν ολοκληρωμένες διαδικασίες βαθμονόμησης για να εξασφαλίσουν ομοιόμορφη εμφάνιση σε πολλαπλά πάνελ και σταθερή απόδοση με την πάροδο του χρόνου. Η χρωματομετρική βαθμονόμηση χρησιμοποιεί φασματοραδιόμετρα για τη μέτρηση της φασματικής κατανομής ισχύος κάθε πρωτεύοντος χρώματος σε πολλαπλά επίπεδα γκρι, δημιουργώντας λεπτομερή προφίλ χαρακτηρισμού.
Διαδικασία βαθμονόμησης
1.Μέτρηση φασματικής κατανομής ισχύος
2.Διόρθωση γάμμα και ρύθμιση λευκού σημείου
3.Χαρτογράφηση και βαθμονόμηση γκάμας χρωμάτων
4. Διόρθωση ομοιομορφίας σε όλη την επιφάνεια της οθόνης
5.Εφαρμογή παραγόντων αντιστάθμισης γήρανσης
6. Αποθήκευση και εφαρμογή δεδομένων βαθμονόμησης
Αυτοματοποιημένος ποιοτικός έλεγχος
Τα αυτοματοποιημένα συστήματα ελέγχου ποιότητας χρησιμοποιούν τεχνολογία μηχανικής όρασης για τον εντοπισμό ελαττωμάτων σε διαφανή πάνελ οθόνης LED κατά την παραγωγή. Οι κάμερες υψηλής-ανάλυσης καταγράφουν εικόνες υπό πολλαπλές συνθήκες φωτισμού, ενώ οι αλγόριθμοι τεχνητής νοημοσύνης εντοπίζουν ανωμαλίες.
Ανιχνευμένα ελαττώματα
- Νεκρά ή κολλημένα pixel
- Σωματίδια μόλυνσης
- Επιφανειακές γρατσουνιές
- Ατέλειες επίστρωσης
- Σφάλματα σχεδίου ηλεκτροδίων
Δυνατότητες επιθεώρησης
- 99,9%+ ανίχνευση κρίσιμων ελαττωμάτων
- Απεικόνιση δευτερεύουσας ανάλυσης μικρού-
- Φωτισμός πολλαπλών-γωνιών
- Αυτοματοποιημένη ταξινόμηση ελαττωμάτων
- Στατιστικός έλεγχος διεργασιών
Μελλοντικές Εξελίξεις και Αναδυόμενες Τεχνολογίες
Η εξέλιξη της τεχνολογίας διαφανών οθονών LED συνεχίζει να προοδεύει μέσω της έρευνας σε νέα υλικά και διαδικασίες κατασκευής.

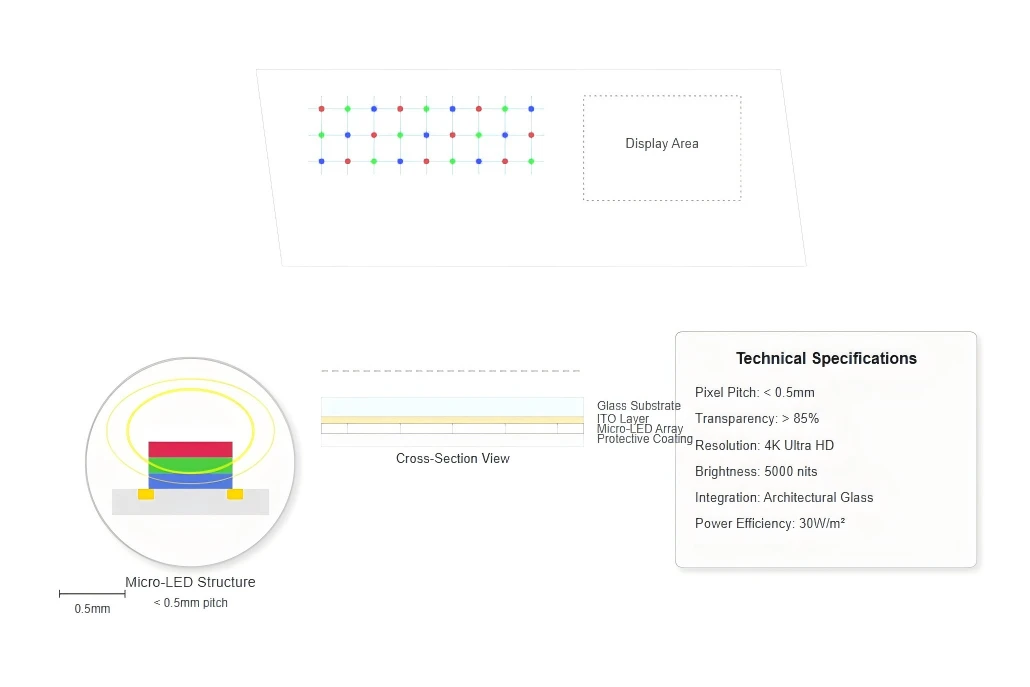

Μικρο-Συστοιχίες LED
Οι αναδυόμενες εξελίξεις περιλαμβάνουν μικρο-συστοιχίες LED με βήμα pixel κάτω από 0,5 mm, που επιτυγχάνουν σχεδόν-αόρατη ενσωμάτωση στο αρχιτεκτονικό γυαλί διατηρώντας παράλληλα τις δυνατότητες απεικόνισης υψηλής ανάλυσης.

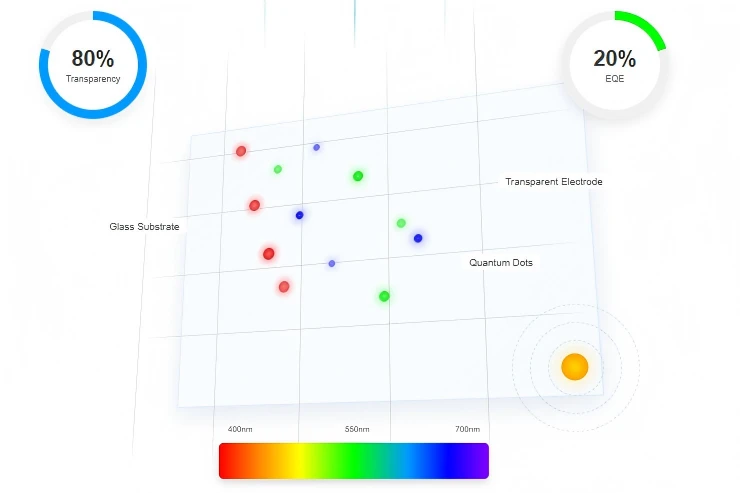

Quantum Dot LED (QLED)
Η τεχνολογία QLED υπόσχεται βελτιωμένη απόδοση και καθαρότητα χρώματος, με εργαστηριακές επιδείξεις που επιτυγχάνουν εξωτερικές κβαντικές αποδόσεις που ξεπερνούν το 20% διατηρώντας τη διαφάνεια πάνω από 80%.

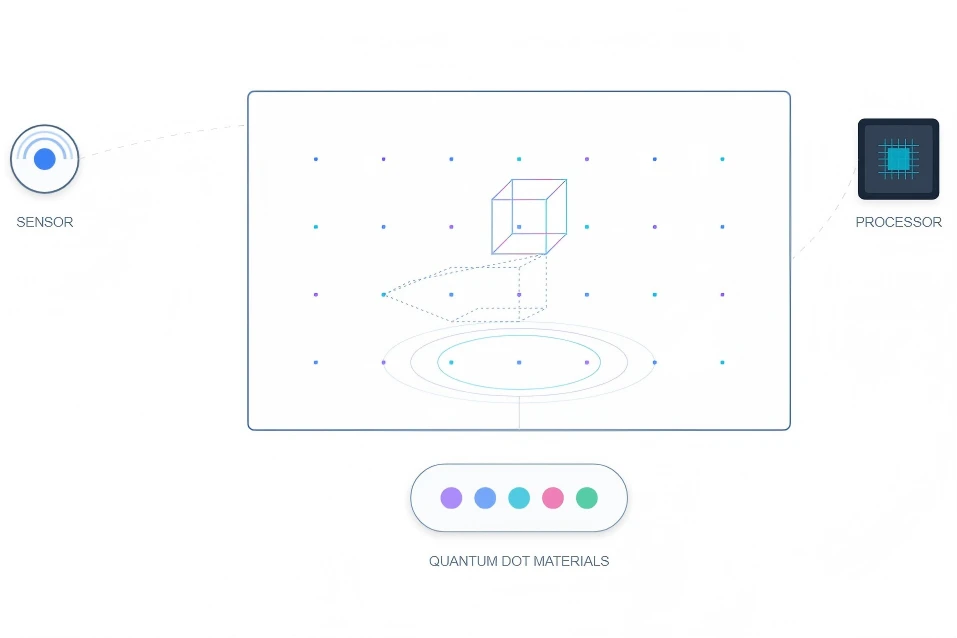

Ενσωμάτωση επαυξημένης πραγματικότητας
Η ενσωμάτωση των δυνατοτήτων επαυξημένης πραγματικότητας συνδυάζει τη λειτουργικότητα της οθόνης με την περιβαλλοντική αίσθηση και τον χωρικό υπολογισμό, δημιουργώντας καθηλωτικές εμπειρίες μικτής πραγματικότητας.

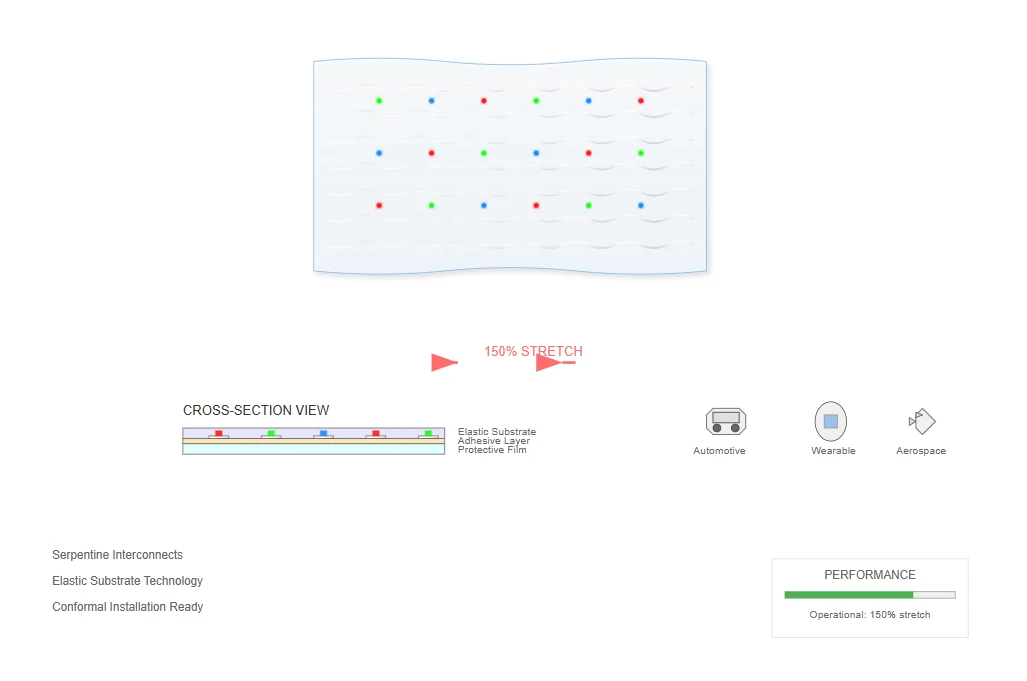

Ευέλικτες και τεντωμένες οθόνες
Η έρευνα σε εύκαμπτες και ελαστικές διαφανείς οθόνες ανοίγει νέες δυνατότητες εφαρμογής για καμπύλες και ομοιόμορφες εγκαταστάσεις. Αυτές οι τεχνολογίες διαφανών οθονών LED επόμενης- γενιάς χρησιμοποιούν ελαστικά υποστρώματα και ελικοειδή διασυνδέσεις που προσαρμόζουν τη μηχανική παραμόρφωση διατηρώντας παράλληλα την ηλεκτρική και οπτική λειτουργικότητα.
Οι επιδείξεις πρωτοτύπων έχουν επιτύχει αναλογίες τεντώματος έως και 150%, διατηρώντας παράλληλα τη λειτουργία της οθόνης, υποδεικνύοντας μελλοντικές εφαρμογές στην αυτοκινητοβιομηχανία, την αεροδιαστημική και τα φορητά ηλεκτρονικά.
Βασικές Εφαρμογές
Οθόνες αυτοκινήτων
Φορητή τεχνολογία
Ευέλικτες συσκευές
Αεροδιαστημικές διεπαφές
Καμπύλη αρχιτεκτονική
Ιατρικός εξοπλισμός
