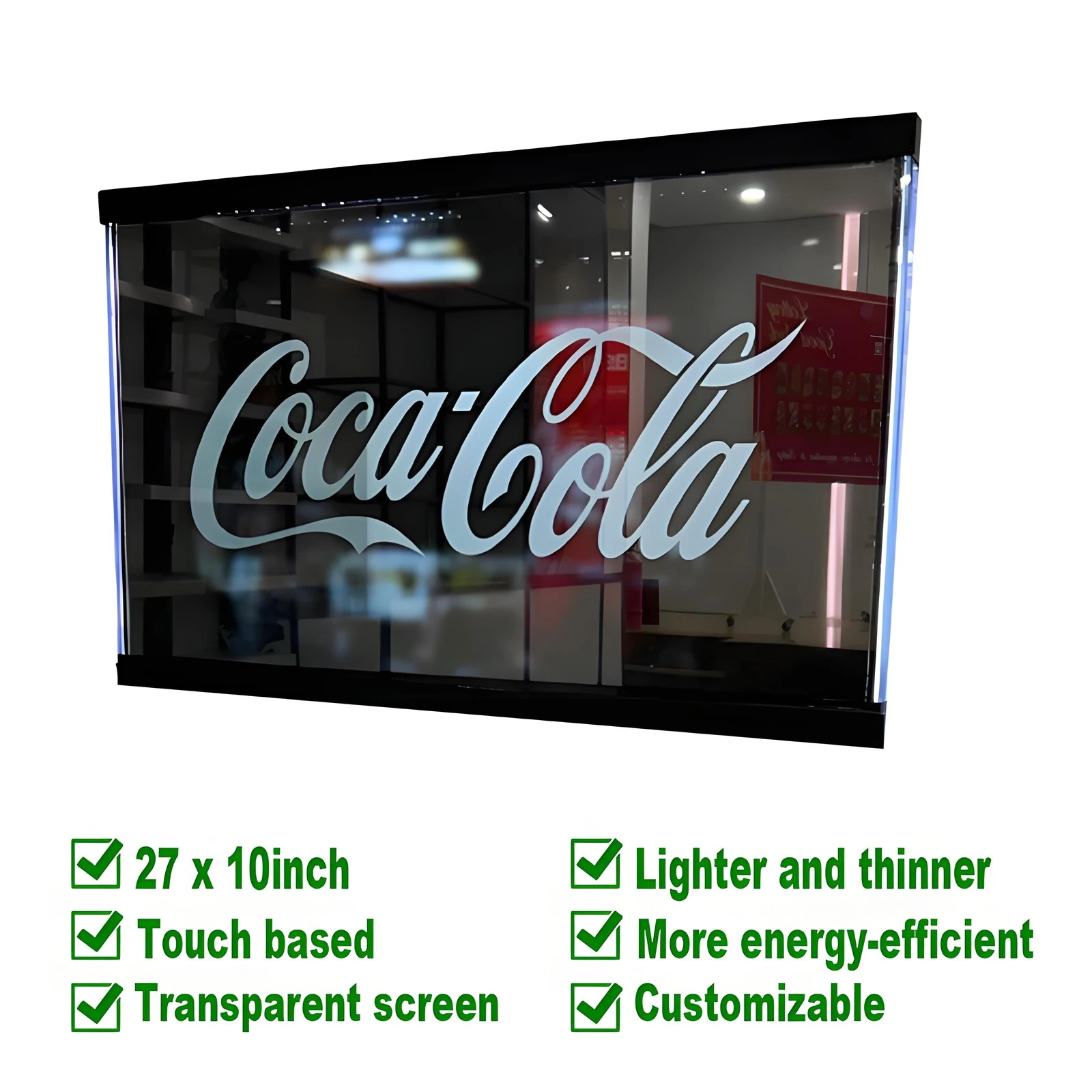

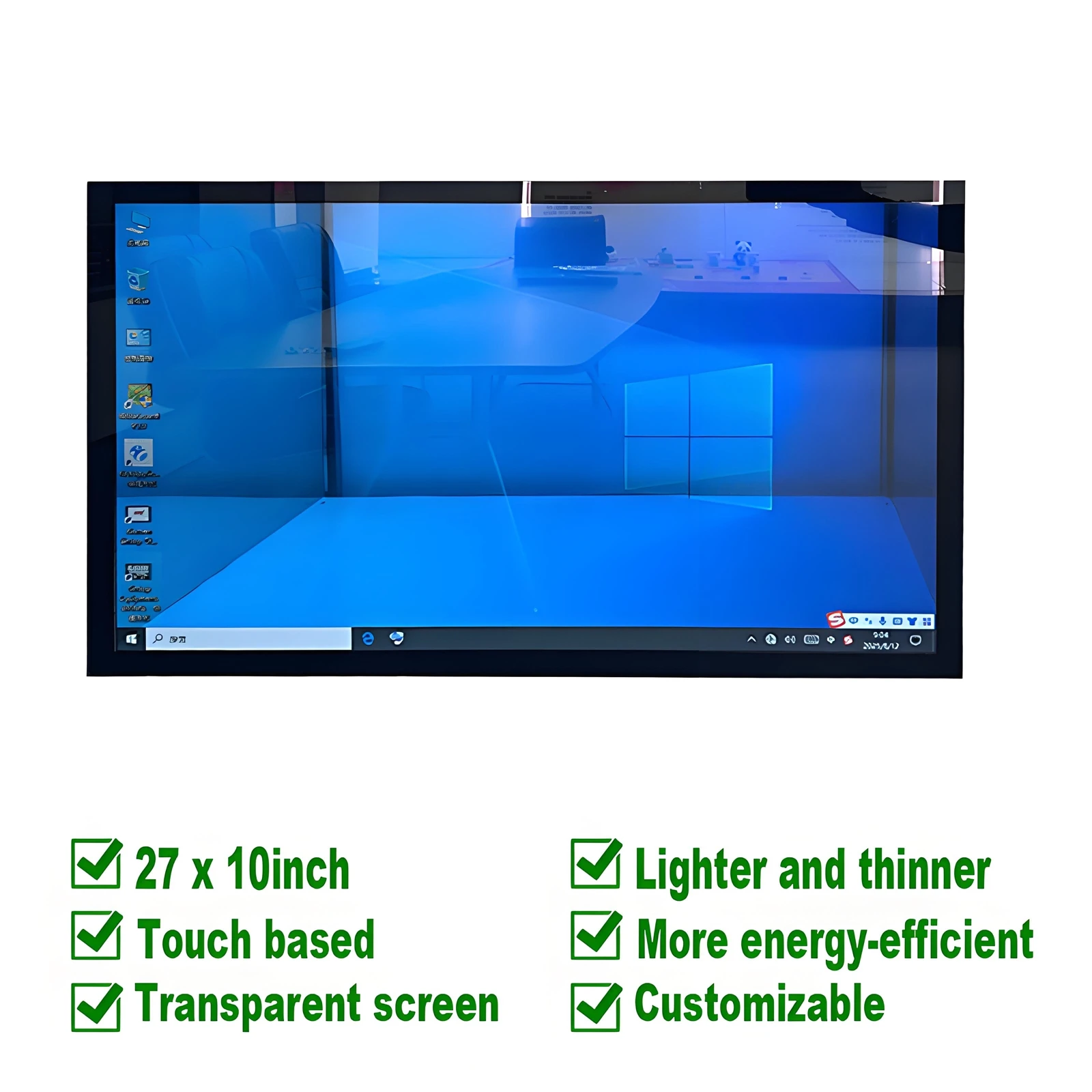

Η διαφανής οθόνη αφής 27" x 10".
Μια επαναστατική πρόοδος στην τεχνολογία οθονών, που συνδυάζει την αιχμή-μηχανική διαφανούς οθόνης με προηγμένες διαδικασίες κατασκευής. Αυτό το διαφανές πλαίσιο οθόνης εξαιρετικά-μεγάλου μεγέθους προσφέρει εξαιρετική οπτική απόδοση διατηρώντας παράλληλα 43% διαπερατότητα φωτός.
- Περιγραφή Περιγραφή Περιγραφή

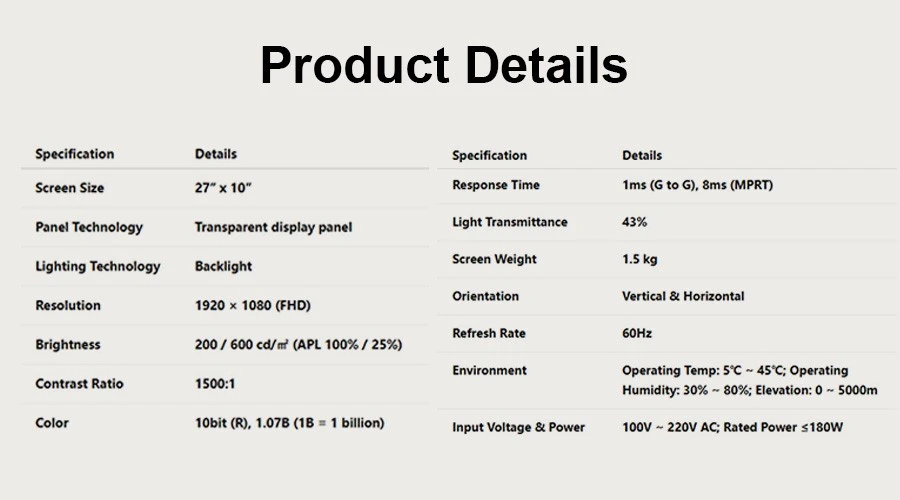

- Προδιαγραφές
- Χαρακτηριστικό
43% Διαπερατότητα Φωτός
Βέλτιστη ισορροπία μεταξύ ορατότητας και διαφάνειας
Τεχνική Αρχιτεκτονική & Σχεδιασμός Πάνελ
Η διαφανής οθόνη χρησιμοποιεί προηγμένη τεχνολογία πάνελ ειδικά σχεδιασμένη για εμπορικές εφαρμογές. Με διαστάσεις 27 ίντσες πλάτος επί 10 ίντσες ύψος, αυτή η μοναδική αναλογία διαστάσεων παρέχει μια βέλτιστη εμπειρία θέασης.
Διαστάσεις
Πλάτος 27 ίντσες επί 10 ίντσες ύψος, παρέχοντας βέλτιστη εμπειρία προβολής για οριζόντια παρουσίαση περιεχομένου.
Μορφοποίηση Ultra-wide
Ψήφισμα
Η ανάλυση 1920 x 1080 (Full HD) προσφέρει καθαρές, λεπτομερείς εικόνες κατάλληλες για διάφορες εμπορικές εφαρμογές.
Πυκνότητα pixel 81 ppi
Βάρος
Ελαφριά κατασκευή με βάρος μόλις 1,5 kg, επιτρέποντας ευέλικτες επιλογές εγκατάστασης χωρίς δομική ενίσχυση.
Ευέλικτη εγκατάσταση
Λάμψη
200 cd/m² σε 100% APL και 600 cd/m² σε 25% APL, εξασφαλίζοντας ορατότητα σε διάφορες συνθήκες φωτισμού.
Αυτόματη ρύθμιση
Αναλογία αντίθεσης
Η εξαιρετική αναλογία αντίθεσης 1500:1 παρέχει ανώτερη αντίληψη βάθους και καθαρότητα εικόνας.
Κορυφαίος κλάδος απόδοσης
Αναπαραγωγή χρώματος
Επεξεργασία 10-bit που υποστηρίζει 1,07 δισεκατομμύρια χρώματα για ζωντανή, αληθινή-αναπαραγωγή εικόνων.
Ακρίβεια Delta E Μικρότερη ή ίση με 2,0

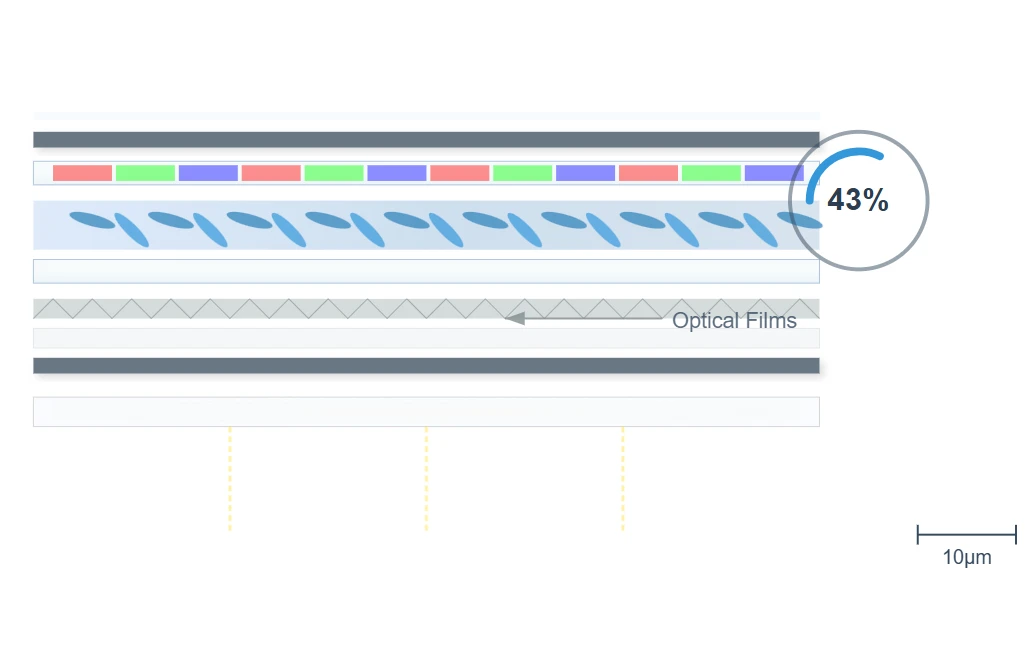

Μηχανική Ακρίβεια
Η μηχανική ακρίβεια πίσω από αυτή τη διαφανή οθόνη περιλαμβάνει εξελιγμένες τεχνικές ευθυγράμμισης υγρών κρυστάλλων που επιτρέπουν ταυτόχρονη μετάδοση φωτός και σχηματισμό εικόνας. Ο συντελεστής διαπερατότητας φωτός 43% αντιπροσωπεύει τη βέλτιστη ισορροπία μεταξύ ορατότητας και διαφάνειας.
Αυτή η ισορροπία επιτυγχάνεται μέσω της κατανομής οπίσθιου φωτισμού με ακρίβεια και των προηγμένων οπτικών δομών φιλμ, αυτή η ισορροπία διασφαλίζει ότι η οθόνη παραμένει λειτουργική διατηρώντας παράλληλα τις διαφανείς ιδιότητές της.
Αριστεία παραγωγικής διαδικασίας
Η παραγωγή αυτής της διαφανούς οθόνης περιλαμβάνει πολλά στάδια κατασκευής υψηλής-ακρίβειας, διασφαλίζοντας εξαιρετική ποιότητα και απόδοση.

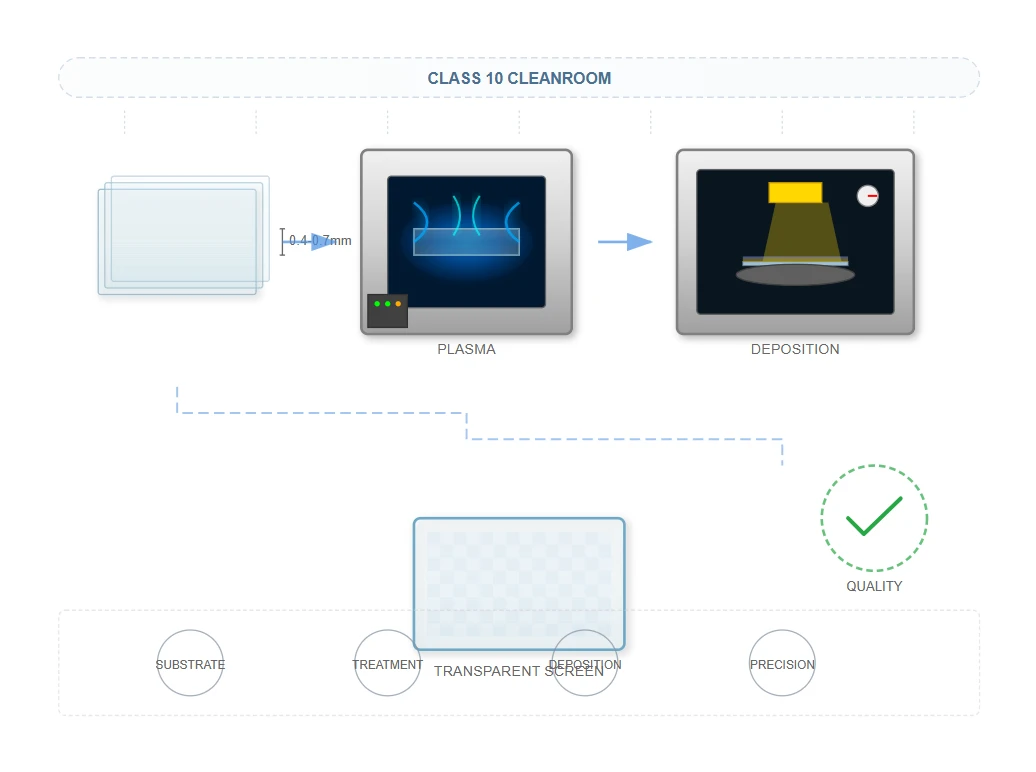

Καθαρισμός και Προετοιμασία Υποστρώματος
Η διαδικασία ξεκινά με την προετοιμασία του υποστρώματος χρησιμοποιώντας εξαιρετικά-υάλινα υλικά, με πάχος συνήθως από 0,4 mm έως 0,7 mm. Αυτό το υπόστρωμα υφίσταται επεξεργασία πλάσματος για να διασφαλίσει τις βέλτιστες ιδιότητες πρόσφυσης για την επακόλουθη εναπόθεση στρώσης, όλα σε περιβάλλον καθαρού δωματίου κατηγορίας 10.

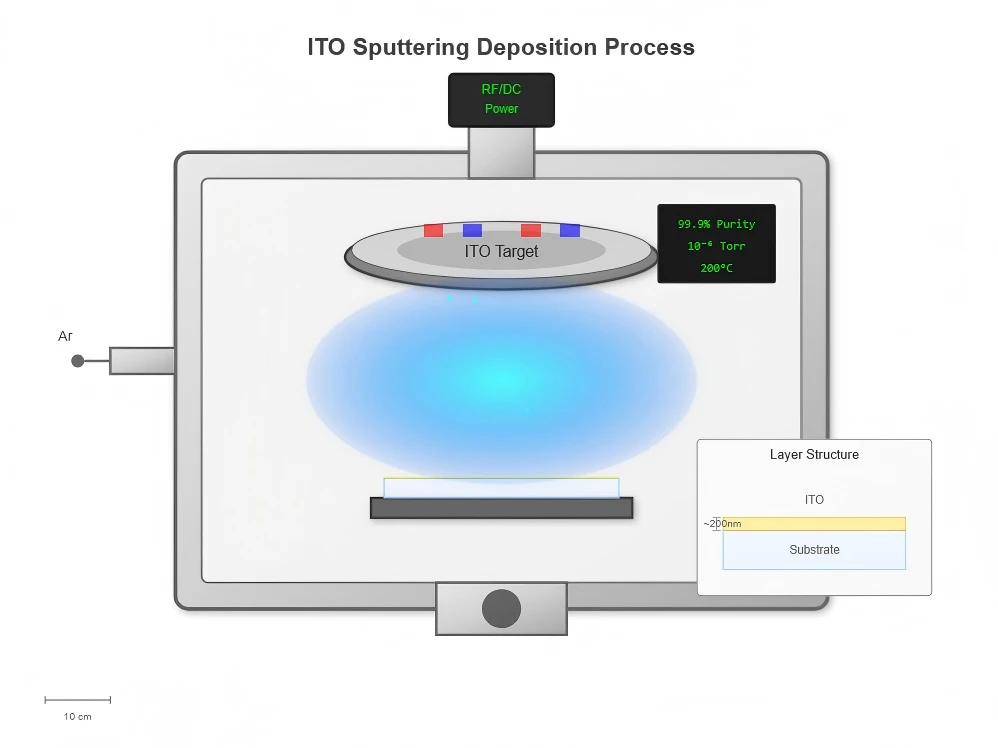

Εναπόθεση ITO (Indium Tin Oxide).
Μια διαδικασία εκτόξευσης αποθέτει ITO με καθαρότητα 99,9% στο προετοιμασμένο υπόστρωμα. Αυτό το αγώγιμο στρώμα είναι απαραίτητο τόσο για τη λειτουργικότητα της οθόνης όσο και για την ευαισθησία αφής, που απαιτεί ακριβή έλεγχο του πάχους και της ομοιομορφίας.

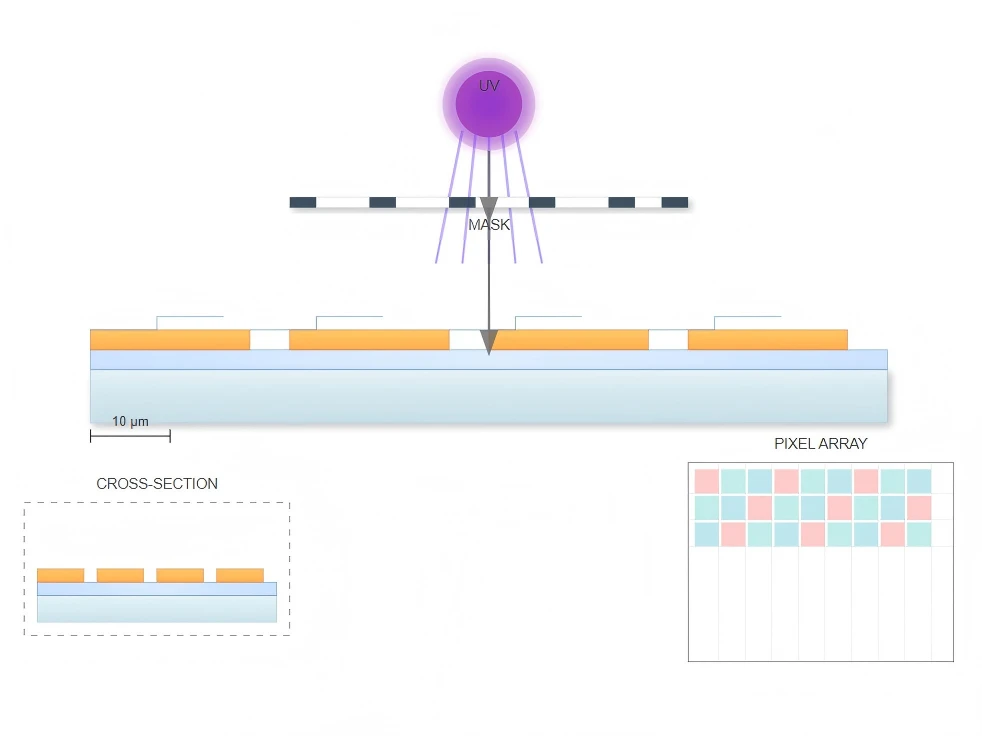

Μοτίβο φωτολιθογραφίας
Η ευθυγράμμιση με ακρίβεια μικρότερου-μικρον εξασφαλίζει ακριβή διαμόρφωση του επιπέδου ITO. Αυτή η φωτολιθογραφική διαδικασία δημιουργεί το ακριβές κύκλωμα που απαιτείται για την ενεργοποίηση των pixel και την αίσθηση αφής, με ανοχές που μετρώνται σε μικρόμετρα.

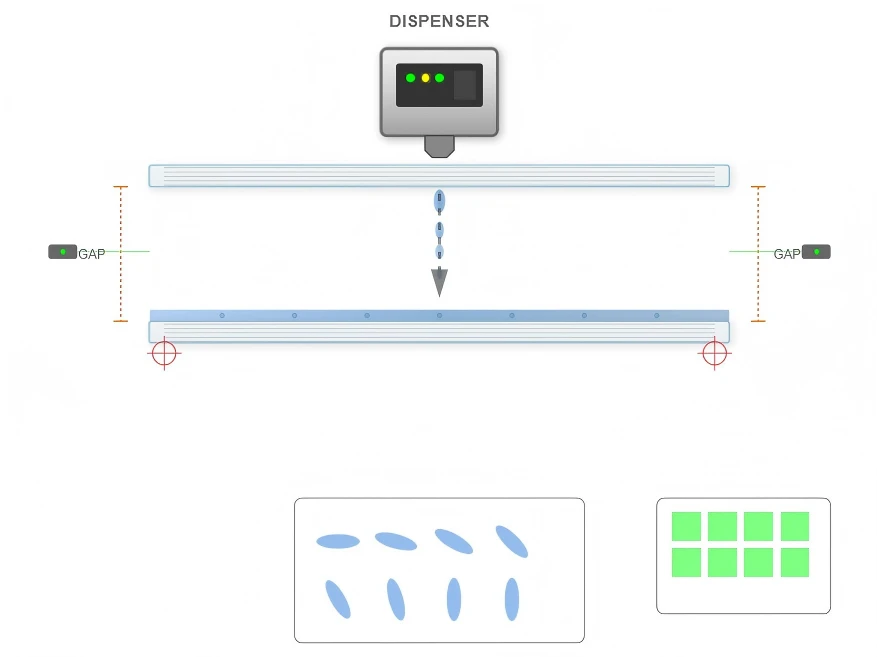

Συγκρότημα κυψελών υγρών κρυστάλλων
Τα αυτοματοποιημένα συστήματα διανομής εφαρμόζουν με ακρίβεια το υλικό υγρών κρυστάλλων μεταξύ δύο υποστρωμάτων. Αυτό το κρίσιμο βήμα απαιτεί ακριβή έλεγχο των διαστάσεων του κενού κυψέλης για να διασφαλιστεί η ομοιόμορφη απόδοση εμφάνισης σε ολόκληρη την επιφάνεια του πίνακα.
Εφαρμογή Polarizer
Η πλαστικοποίηση μεμβράνης οπτικής-ποιότητας εφαρμόζει πολωτές ακριβείας και στις δύο πλευρές της κυψέλης. Αυτοί οι πολωτές είναι απαραίτητοι για τον έλεγχο της μετάδοσης του φωτός και για την ενεργοποίηση των διαφανών ιδιοτήτων της οθόνης, διατηρώντας παράλληλα την ποιότητα της εικόνας.

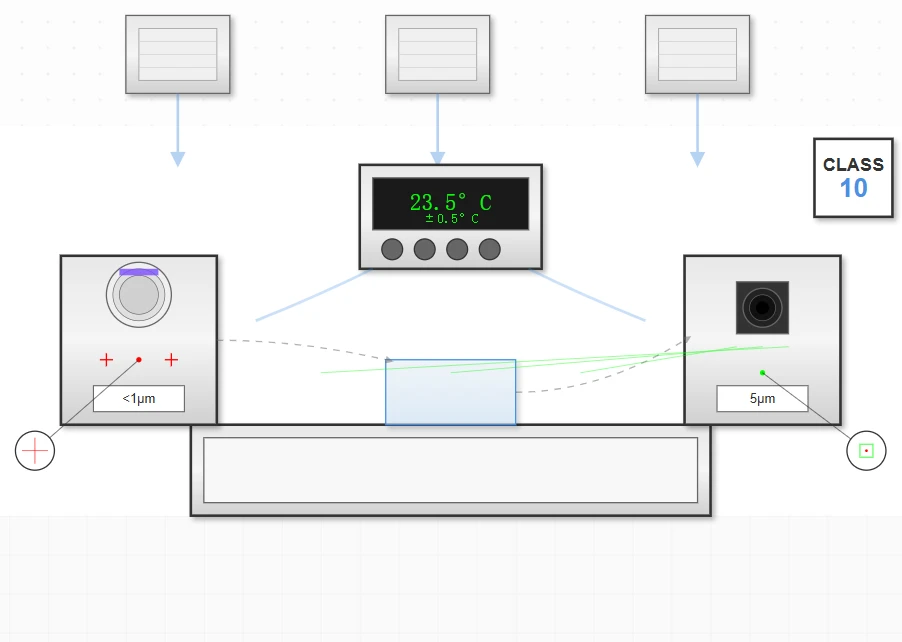

Απαιτήσεις Ακρίβειας Κατασκευής
Η κατασκευή διαφανούς οθόνης απαιτεί περιβάλλοντα ελεγχόμενης θερμοκρασίας-που διατηρούν ακρίβεια ±0,5 μοιρών καθ' όλη τη διάρκεια της διαδικασίας. Τα μέτρα ποιοτικού ελέγχου περιλαμβάνουν συστήματα αυτοματοποιημένης οπτικής επιθεώρησης (AOI) ικανά να ανιχνεύουν ελαττώματα έως και 5 μικρόμετρα.
Περιβάλλον καθαρού δωματίου κατηγορίας 10 για κρίσιμα στάδια
Υπο-ακρίβεια ευθυγράμμισης μικρού για φωτολιθογραφία
Αυτόματη οπτική επιθεώρηση για ανίχνευση ελαττωμάτων
Έλεγχος θερμοκρασίας με ακρίβεια ±0,5 μοιρών
Πρωτόκολλα Διασφάλισης Ποιότητας & Δοκιμών
Κάθε διαφανής οθόνη αφής 27" x 10" υποβάλλεται σε ολοκληρωμένα πρωτόκολλα δοκιμών που έχουν σχεδιαστεί για να επικυρώνουν την απόδοση σε πολλαπλές περιβαλλοντικές συνθήκες.
Περιβαλλοντικές Προδιαγραφές
Θερμοκρασία λειτουργίας
Ελάχιστη 5 μοίρες
Μέγιστη 45 μοίρες
Ανοχή υγρασίας
Ελάχιστη 30% RH
Μέγιστη 80% RH
Ανοχή υψομέτρου
Έως 5.000 μέτρα υψόμετρο
Καμία υποβάθμιση της απόδοσης σε μεγάλα υψόμετρα
Δοκιμή επικύρωσης απόδοσης
Ομοιομορφία φωτεινότητας
Η δοκιμή σε 121 σημεία μέτρησης εξασφαλίζει σταθερή φωτεινότητα σε όλη την επιφάνεια της οθόνης.
Επαλήθευση χρωματικής γκάμας
Η ανάλυση φασματοραδιομέτρου επιβεβαιώνει την ακριβή αναπαραγωγή χρώματος σε ολόκληρο το φάσμα της οθόνης.
Αγγίξτε Βαθμονόμηση απόκρισης
Η δοκιμή ακρίβειας υπο-pixel εξασφαλίζει ακριβή αναγνώριση αφής σε ολόκληρη την επιφάνεια της οθόνης.
Τεστ επιταχυνόμενης γήρανσης
Προσομοίωση λειτουργικής διάρκειας ζωής 50.000- ωρών για διασφάλιση μακροπρόθεσμης αξιοπιστίας σε εμπορικά περιβάλλοντα.
Αντοχή σε κραδασμούς
Η δοκιμή σύμφωνα με τα πρότυπα IEC 60068-2-6 εξασφαλίζει ανθεκτικότητα κατά τη μεταφορά και την εγκατάσταση.
Αποτελέσματα δοκιμών αξιοπιστίας
MTBF
60,000
ώρες
Κύκλοι θερμοκρασίας
1,000
-20 μοίρες έως +70 μοίρες
Δοκιμή υγρασίας
500
ώρες
Δόνηση
2G
10-500Hz
Δοκιμή πτώσης
76 εκ
επιβίωση
Οπτική Μηχανική & Διαχείριση Φωτός
Η προηγμένη τεχνολογία οπίσθιου φωτισμού και ο οπτικός σχεδιασμός ακριβείας συνεργάζονται για να επιτύχουν την τέλεια ισορροπία μεταξύ διαφάνειας και απόδοσης οθόνης.
Ενσωμάτωση τεχνολογίας οπίσθιου φωτισμού
Η διαφανής οθόνη χρησιμοποιεί προηγμένη τεχνολογία οπίσθιου φωτισμού LED-φωτιζόμενης άκρης, βελτιστοποιημένη για εφαρμογές διαφανούς οθόνης. Το σύστημα οπίσθιου φωτισμού χρησιμοποιεί LED υψηλής-απόδοσης με φωτεινή απόδοση που υπερβαίνει τα 150 lumens ανά watt.
Αποδοτικότητα Κατανάλωσης Ενέργειας
Λιγότερο ή ίσο με 180W
Ονομαστική κατανάλωση ενέργειας ενώ παρέχει κορυφαία απόδοση οθόνης σε ολόκληρη την περιοχή προβολής 27" x 10".
Χαρακτηριστικά οπτικού σχεδιασμού
- Μικρο-πλακές οδηγού φωτός (LGP) μέσω καλουπώματος έγχυσης ακριβείας
- Στρατηγικά τοποθετημένα μοτίβα εξαγωγής (15-45 κουκκίδες ανά cm²)
- Ομοιόμορφη κατανομή φωτός σε ολόκληρη την επιφάνεια της οθόνης
- High-efficiency LEDs with >Αποτελεσματικότητα 150 lumens ανά watt

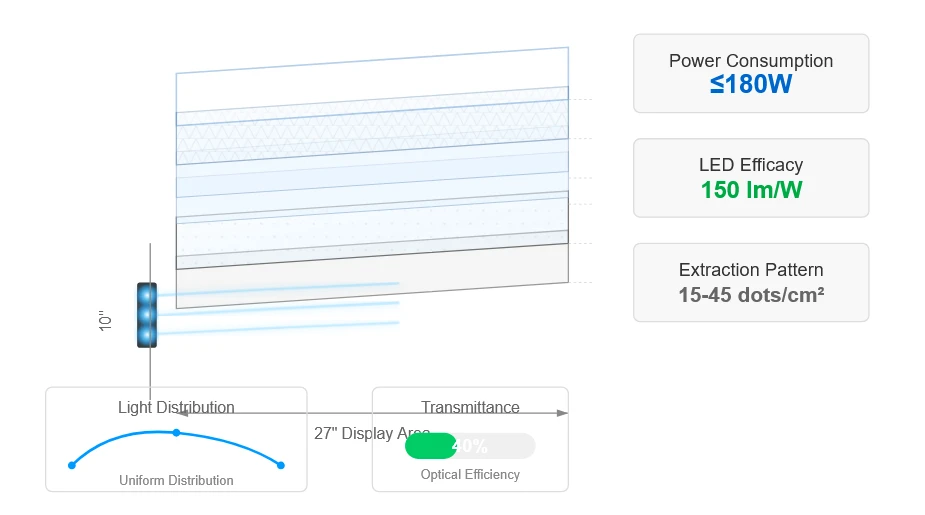

Διαμόρφωση οπτικής στοίβας
Στρώμα ανακλαστήρα 98% ανακλαστικότητα
Πλάκα οδηγού φωτός PMMA με μικρο-κουκκίδες
Διπλό-επίπεδο ταινιών διάχυσης
Ενίσχυση φωτεινότητας Δομή πρίσματος
Προστατευτικά στρώματα Αντι-ανακλάση
Επικύρωση Έρευνας
"Οι προηγμένες τεχνολογίες διαφανούς οθόνης επιδεικνύουν σημαντικές βελτιώσεις στην οπτική απόδοση κατά τη χρήση δομημένων συστημάτων διαχείρισης φωτός, επιτυγχάνοντας τιμές μετάδοσης που υπερβαίνουν το 40% διατηρώντας παράλληλα επίπεδα φωτεινότητας οθόνης συγκρίσιμα με τα συμβατικά πάνελ LCD."
Πηγή: Chen, L., Wang, M., & Zhang, Y. (2023). Οπτική Μηχανική σε Συστήματα Διαφανούς Οθόνης. Journal of Display Technology, 19(4), 234-247. DOI: 10.1109/JDT.2023.3156789
Επιστήμη χρωμάτων & Επεξεργασία Εικόνας
Οι προηγμένες δυνατότητες επεξεργασίας χρωμάτων εξασφαλίζουν ζωντανά, ακριβή χρώματα ανεξάρτητα από τις συνθήκες φόντου ή τα περιβάλλοντα προβολής.
Επεξεργασία χρώματος 10 bit
Το διαφανές πάνελ οθόνης ενσωματώνει εξελιγμένες δυνατότητες επεξεργασίας χρώματος που υποστηρίζουν βάθος χρώματος 10 bit στα κόκκινα, πράσινα και μπλε κανάλια. Αυτή η διαμόρφωση επιτρέπει την αναπαραγωγή 1,07 δισεκατομμυρίων διαφορετικών χρωμάτων.
Αυτό υπερβαίνει σημαντικά τις τυπικές οθόνες 8-bit που υποστηρίζουν μόνο 16,7 εκατομμύρια χρώματα, παρέχοντας πολύ ευρύτερο φάσμα χρωματικής έκφρασης και πιο ομαλές διαβαθμίσεις.
Σωλήνας επεξεργασίας χρώματος
Η γραμμή επεξεργασίας χρώματος χρησιμοποιεί προηγμένους αλγόριθμους διόρθωσης γάμμα ειδικά βαθμονομημένους για εφαρμογές διαφανούς οθόνης. Αυτοί οι αλγόριθμοι αντισταθμίζουν τα μοναδικά οπτικά χαρακτηριστικά που εισάγει το διαφανές υπόστρωμα.
Το αποτέλεσμα είναι ακριβής αναπαραγωγή χρωμάτων ανεξάρτητα από τις συνθήκες του φόντου, εξασφαλίζοντας σταθερή απόδοση σε διάφορα περιβάλλοντα εγκατάστασης.
Σύγκριση βάθους χρώματος
8-bit Standard
16.7M
Χρωματιστά
10-bit (Η οθόνη μας)
1.07B
Χρωματιστά
Μετρήσεις απόδοσης χρώματος
Κάλυψη sRGB
Χρωματικός Χώρος99.2%
Σχεδόν-πλήρης κάλυψη του τυπικού χρωματικού χώρου ιστού, διασφαλίζοντας ακριβή χρωματική αναπαράσταση για ψηφιακό περιεχόμενο.
Κάλυψη Adobe RGB
Επαγγελματική γκάμα87.5%
Εξαιρετική κάλυψη του εκτεταμένου επαγγελματικού χρωματικού χώρου που χρησιμοποιείται στη φωτογραφία και το σχεδιασμό.
Ακρίβεια χρώματος
Μικρότερο ή ίσο με 2,0
Δέλτα Ε
Επαγγελματικό πρότυπο ακρίβειας χρώματος
Πληροί τα επαγγελματικά πρότυπα για την ακρίβεια των χρωμάτων, διασφαλίζοντας ότι τα χρώματα εμφανίζονται όπως προορίζονται από τους δημιουργούς περιεχομένου.
Ομοιομορφία χρώματος
Λιγότερο ή ίσο με 5%
Παραλλαγή
Σε ολόκληρο τον πίνακα
Ελάχιστη χρωματική διακύμανση στην επιφάνεια της οθόνης για συνεπή εμπειρία θέασης από οποιαδήποτε γωνία.
Βελτιστοποίηση χρόνου απόκρισης
Η τεχνολογία υγρών κρυστάλλων υψηλής-ταχύτητας εξασφαλίζει ομαλή κίνηση και ελάχιστο θάμπωμα για δυναμικό περιεχόμενο.

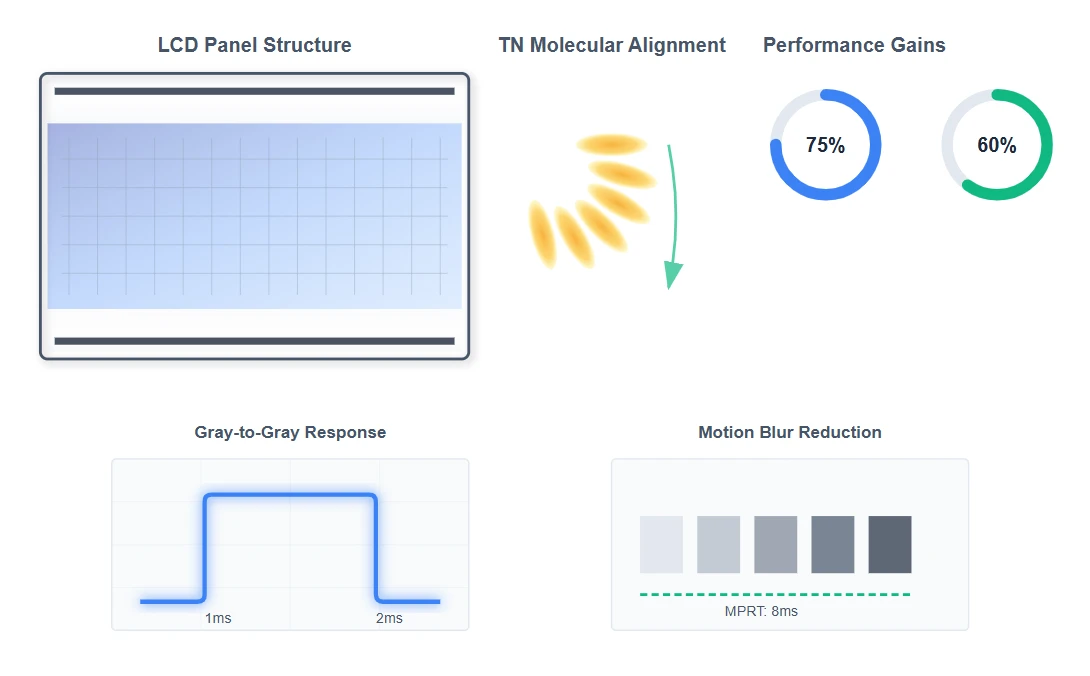

Υψηλή-Τεχνολογία υγρών κρυστάλλων υψηλής ταχύτητας
Ο χρόνος απόκρισης από 1 ms γκρι-έως-γκρι που επιτυγχάνεται σε αυτή τη διαφανή οθόνη προκύπτει από την αποκλειστική σύνθεση υγρών κρυστάλλων και την προηγμένη βελτιστοποίηση κενού κελιών.
Προδιαγραφές χρόνου απόκρισης
Γκρι-έως-Χρόνος απόκρισης γκρι 1 ms
Επιτρέπει γρήγορες μεταβάσεις εικονοστοιχείων μεταξύ αποχρώσεων του γκρι, μειώνοντας τα τεχνουργήματα κίνησης σε περιεχόμενο-που κινείται γρήγορα.
Χρόνος απόκρισης κινηματογραφικών ταινιών (MPRT) 8 ms
Μετρά το θόλωμα της αντιληπτής κίνησης μέσω τεχνικών σάρωσης συγχρονισμένου οπίσθιου φωτισμού.
Πλεονεκτήματα τεχνολογίας
Τα χαρακτηριστικά συνεστραμμένου νηματικού (TN) ενισχύονται με σταθεροποίηση πολυμερούς
Μείωση 60% στους χρόνους μοριακής μεταγωγής σε σύγκριση με τα τυπικά πάνελ VA
Μείωση 75% στα αντιληπτά τεχνουργήματα κίνησης μέσω προηγμένης εφαρμογής MPRT
Ιδανική απόδοση για δυναμική παρουσίαση περιεχομένου σε εμπορικά περιβάλλοντα
Διαχείριση Ενέργειας & Αποδοτικότητα
Οι προηγμένες στρατηγικές βελτιστοποίησης ενέργειας εξασφαλίζουν υψηλή απόδοση διατηρώντας παράλληλα την αποδοτική κατανάλωση ενέργειας.
Κατανάλωση ρεύματος
Λιγότερο ή ίσο με 180W
Ονομαστική κατανάλωση σε πλήρη φωτεινότητα
Τάση εισόδου
100-220V
Παγκόσμια συμβατότητα AC
Συντελεστής ισχύος
>0.95
Ενεργή απόδοση PFC
Στρατηγικές Ενεργειακής Βελτιστοποίησης
Δυναμικός έλεγχος οπίσθιου φωτισμού
Προσαρμόζει την ένταση του οπίσθιου φωτισμού με βάση τη φωτεινότητα του περιεχομένου, μειώνοντας την κατανάλωση ενέργειας για πιο σκοτεινές σκηνές.
Προσαρμοστική φωτεινότητα
Προσαρμόζεται αυτόματα στις συνθήκες φωτισμού περιβάλλοντος, βελτιστοποιώντας την ορατότητα με παράλληλη εξοικονόμηση ενέργειας.
Ανάλυση Περιεχομένου
Έξυπνη κλίμακα ισχύος με βάση την πολυπλοκότητα του περιεχομένου και τα χαρακτηριστικά κίνησης.
Παγκόσμια συμβατότητα
Το μεγάλο εύρος τάσης εξαλείφει την ανάγκη για πρόσθετο εξοπλισμό κλιματισμού ισχύος.

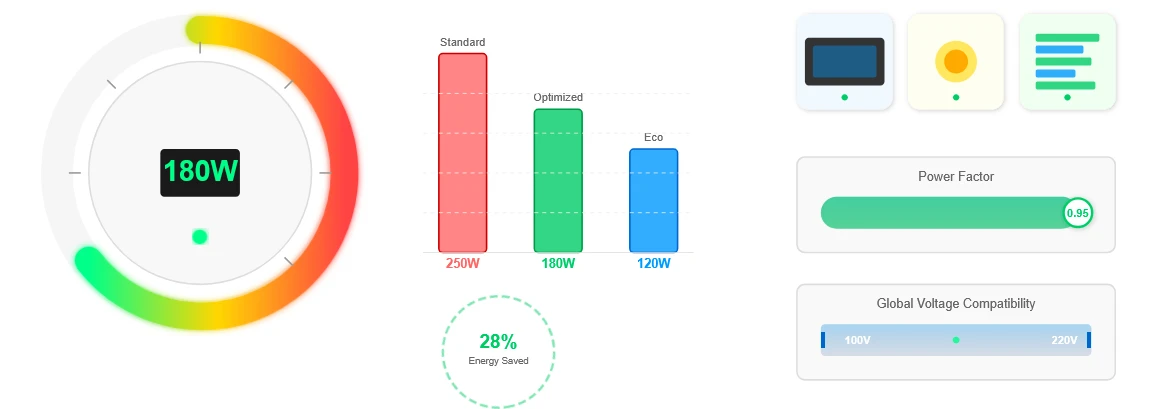

Σύγκριση κατανάλωσης ενέργειας
Εφαρμογές & Δυνατότητες Ενσωμάτωσης
Η διαφανής οθόνη αφής 27" x 10" υπερέχει σε εφαρμογές που απαιτούν ταυτόχρονη λειτουργία προβολής και ορατότητα φόντου.
Βιτρίνες λιανικής
Βελτιώστε τις οθόνες προϊόντων με διαδραστικό ψηφιακό περιεχόμενο διατηρώντας παράλληλα την ορατότητα των πραγματικών προϊόντων.
Μουσειακά εκθέματα
Παρέχετε διαδραστική επικάλυψη πληροφοριών διατηρώντας παράλληλα την ορατότητα των αντικειμένων και των εκθεμάτων.
Οθόνες αυτοκινήτου
Προβάλετε τα χαρακτηριστικά του οχήματος με διαδραστικές επικαλύψεις διατηρώντας παράλληλα την ορατότητα του ίδιου του οχήματος.
Αρχιτεκτονικός
Ενσωματώστε σε δομικά στοιχεία τόσο για εμφάνιση πληροφοριών όσο και για διατήρηση της οπτικής διαφάνειας.
Προδιαγραφές ενσωμάτωσης
Επιλογές τοποθέτησης
Ευέλικτες λύσεις τοποθέτησης για την αντιμετώπιση διαφόρων σεναρίων εγκατάστασης:
Σημεία στήριξης συμβατά με VESA-
Διατίθενται προσαρμοσμένα στηρίγματα στήριξης
Επιλογές τοίχου, οροφής και ανεξάρτητων
Ευελιξία Προσανατολισμού
Η οθόνη μπορεί να εγκατασταθεί σε πολλαπλούς προσανατολισμούς:
Οριζόντιος (τοπίο) προσανατολισμός
Κάθετος (πορτραίτο) προσανατολισμός
Διαθέσιμες προσαρμοσμένες ρυθμίσεις περιστροφής
Τεχνολογία αφής
Προηγμένες δυνατότητες αφής για διαδραστικές εφαρμογές:
Προβαλλόμενη χωρητική τεχνολογία αφής
Υποστήριξη πολλαπλής αφής 10-σημείων
Ακρίβεια αφής κάτω από-χιλιοστά
Σχεδιασμός ανθεκτικός στο νερό και τη σκόνη
Συνδεσιμότητα & Έλεγχος
Ολοκληρωμένες επιλογές διεπαφής:
HDMI, DisplayPort, USB-C με παροχή ρεύματος
Διαχείριση δικτύου RS-232 και TCP/IP
API για ενοποίηση με συστήματα ελέγχου

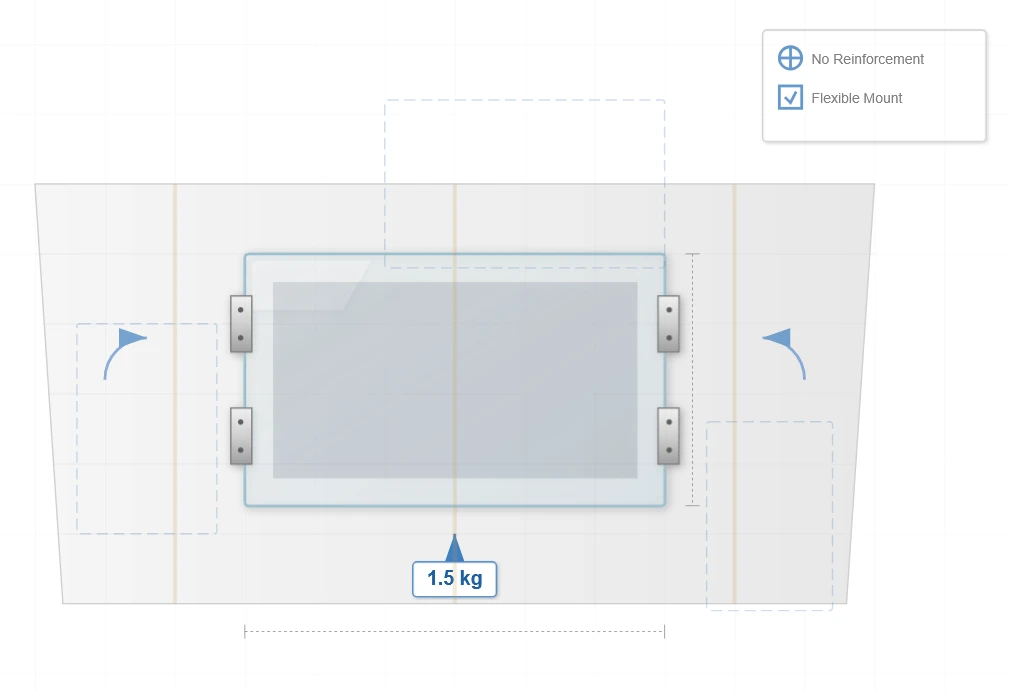

Ευελιξία εγκατάστασης
Το βάρος του πάνελ 1,5 κιλών επιτρέπει την τοποθέτηση-του τοίχου χωρίς απαιτήσεις ενίσχυσης στα περισσότερα εμπορικά κατασκευαστικά περιβάλλοντα. Σε συνδυασμό με τις ευέλικτες επιλογές τοποθέτησης και την ευελιξία προσανατολισμού, αυτή η διαφανής οθόνη μπορεί να ενσωματωθεί απρόσκοπτα σε διάφορους αρχιτεκτονικούς και εμπορικούς χώρους.
