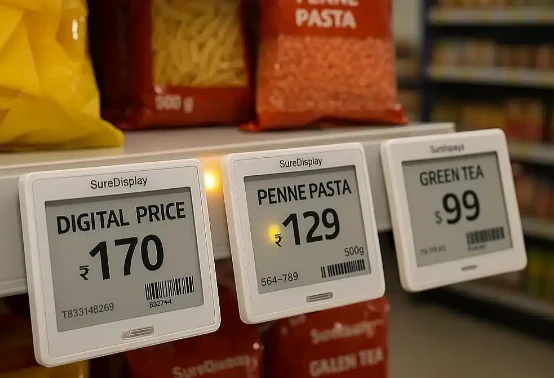

Να τι δεν καταλαβαίνουν οι περισσότεροι για το ESL: μια αυτόνομη οθόνη δεν είναι τίποτα. Κυριολεκτικά άχρηστο. Χρειάζεστε έναδίκτυονα του παραδώσει δεδομένα,λογισμικόνα του πεις τι να εμφανίσει καιάνθρωποιη ανάπτυξη ολόκληρου του συστήματος σε πραγματικά καταστήματα-αυτή είναι η "λύση". Το ίδιο το τερματικό, χωρίς το δίκτυο, είναι ένα τούβλο. Και χωρίς η πλατφόρμα να τροφοδοτεί δεδομένα, ποιο είναι το νόημα;
Σε ένα έργο, ένας πελάτης επέμενε να βάλει σταθμούς βάσης μέσα στα πάνελ οροφής επειδή πίστευε ότι φαινόταν πιο καθαρό. Τους είπαν ότι το σήμα δεν θα διείσδυε καλά. Δεν άκουσαν. Τρεις εβδομάδες μετά την κυκλοφορία, οι μισές ετικέτες στο κατεψυγμένο τμήμα έδειχναν μπαγιάτικες τιμές. Έπρεπε να ξεσκίσω τα πάντα και να το ξανακάνω. Τους κόστισε τριπλάσιο.Ο προγραμματισμός RF έχει σημασία.
Οι Ετικέτες Οι ίδιοι

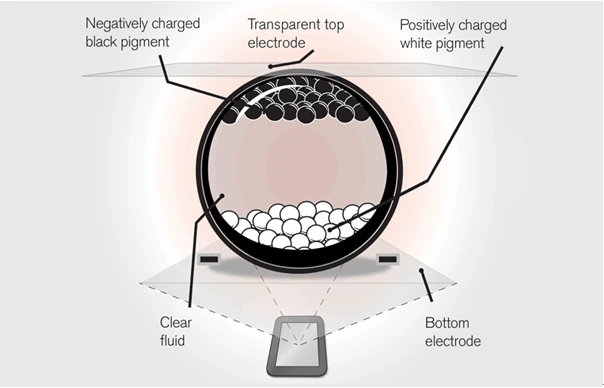

Γιατί E-ink;
Τα τερματικά ESL συνδέονται με οθόνες e-ink (E-ink) και αυτή η επιλογή δεν είναι τυχαία. Ο τρόπος που το εξήγησε κάποτε ένας μηχανικός υλικού: φανταστείτε μικροσκοπικές κάψουλες γεμάτες με ασπρόμαυρα σωματίδια να επιπλέουν στο λάδι. Ζαπίστε τα με ηλεκτρισμό, σωματίδια κινούνται, εμφανίζεται εικόνα. Μόλις σχηματιστεί η εικόνα, μένει εκεί. Κόψτε το ρεύμα, δεν πειράζει. Η εικόνα παραμένει. Ο τεχνικός όρος είναιδισταθής οθόνηή κάτι τέτοιο.
Κατανάλωση ρεύματοςκατά τη στατική εμφάνιση δεν είναι σχεδόν τίποτα. Τα δεδομένα δοκιμής δείχνουν μια ασπρόμαυρη ετικέτα 2,13-ιντσών-που τρέχει με μπαταρία κουμπιού CR2450, η οποία ανανεώνεται δύο φορές την ημέρα και διαρκεί6 έως 8 ετών. Ακόμα και με συχνότητα ανανέωσης έως και περισσότερες από 5 φορές την ημέρα, αυτό είναι ακόμα περίπου 4 χρόνια.
Έπειτα, υπάρχει το γεγονός ότι δεν εκπέμπει φως-λειτουργεί ανακλώντας το φως του περιβάλλοντος, όπως και το χαρτί. Ξέρετε πώς οι οθόνες LCD γίνονται εντελώς αδιάβαστες στο άμεσο ηλιακό φως; Το μελάνι E- παραμένει απόλυτα καθαρό. Καιγωνίες θέασηςείναι βασικά ένα μη-θέμα. Οι πελάτες δεν στέκονται πάντα ακριβώς μπροστά από την ετικέτα, σωστά; Δεν έχει σημασία με το e-μελάνι.
Εδώ είναι κάτι που πολλοί άνθρωποι δεν γνωρίζουν: η βασική τεχνολογία για τις οθόνες ηλεκτρονικής μελάνης παγκοσμίως σχεδόν μονοπωλείται από μία εταιρεία-E Ink Corporation της Ταϊβάν. Σχεδόν όλες οι οθόνες των κατασκευαστών ESL προέρχονται από την E Ink ή τους εξουσιοδοτημένους συνεργάτες της. Αυτός ο δομικός παράγοντας επηρεάζει βαθιά το κόστος και το ανταγωνιστικό τοπίο ολόκληρου του κλάδου.

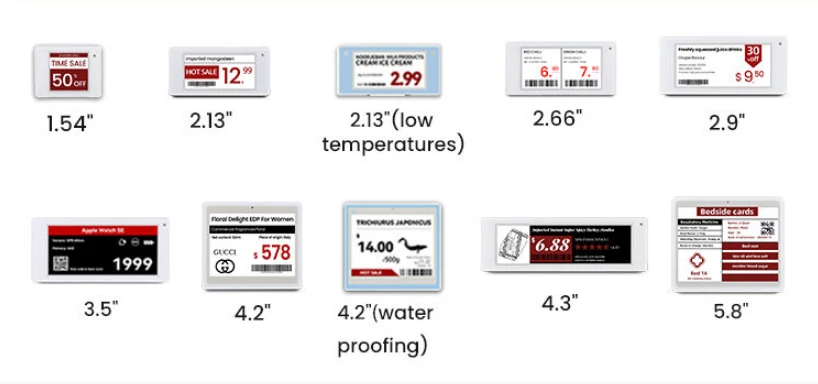

Επιλογές μεγέθους
Όσον αφορά το μέγεθος-, υπάρχει ένα αρκετά μεγάλο εύρος:
1,5 ίντσες- κανονικές άκρες ραφιών για καθημερινά προϊόντα
2,9, 4,2 ίντσες- στοιχεία που χρειάζονται περισσότερες πληροφορίες
6 ίντσες- φρέσκα προϊόντα, χώρος προέλευσης, βαθμός, ίσως κωδικός QR
7,5 ίντσες και πάνω- τελειώματα και κεφαλίδες κατηγορίας, μερικές φορές μέχρι τις 13 ίντσες
Ορισμένες 13,3 ιντσών χρησιμοποιούνται ως μίνι ψηφιακές πινακίδες, αν και σε εκείνο το σημείο η γραμμή με τη σήμανση αρχίζει να θολώνει.

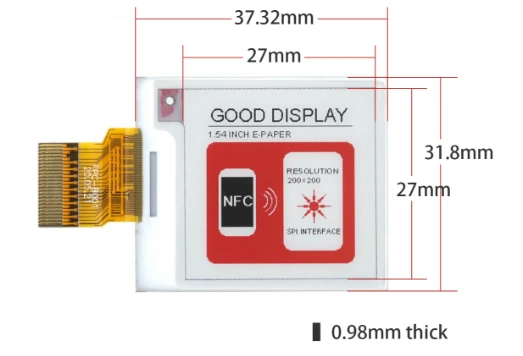

Ανταλλαγές χρωμάτων
Τώρα, το e-μελάνι έχει τους περιορισμούς του. Οι πρώτες εκδόσεις ήταν μόνο ασπρόμαυρες. Στη συνέχεια, οι κατασκευαστές κατάλαβαν πώς να προσθέσουν ένατρίτο χρώμα-συνήθως κόκκινο ή κίτρινο-που ήταν πολύ σημαντικό για τα διαφημιστικά μηνύματα. Πιο πρόσφατα υπήρξε μια ώθηση προςπλήρεις-έγχρωμες οθόνες.
Ακολουθεί η ανταλλαγή και είναι σημαντική:
| Τύπος | Χρόνος ανανέωσης | Κόστος (2,9 ίντσες) |
|---|---|---|
| Μαύρο-και-άσπρο | 1-2 δευτερόλεπτα | Βασική γραμμή |
| Τρι-χρώματα | 10-15 δευτερόλεπτα | ~2x |
| Πλήρες-χρώμα | 20+ δευτερόλεπτα | 3-4x |
Η παρακολούθηση μιας ενημέρωσης οθόνης με τρία-χρώματα είναι κάπως επώδυνη. Έτσι, οι περισσότεροι έμποροι λιανικής μένουν με-μαύρο και-λευκό ή τρίχρωμο-. Το πλήρες-χρώμα τείνει να εμφανίζεταιτμήματα καλλυντικών, εκθέσεις κρασιού-μέρη όπου η οπτική παρουσίαση αξίζει τον κόπο.
Γιατί αυτό έχει σημασία-Το πραγματικό πρόβλημα
Μια περιφερειακή αλυσίδα σούπερ μάρκετ στο Zhejiang έκανε έναν υπολογισμό: για ένα από τα καταστήματά τους με42.000 SKU, μια προωθητική αλλαγή τιμής που αφορά το 15% των απαιτούμενων προϊόντων8 εργαζόμενοι που εργάζονται σχεδόν 6 ώρεςγια να ολοκληρώσετε όλες τις αλλαγές της ετικέτας. Πριν ολοκληρωθούν οι αλλαγές στις ετικέτες, ένα σημαντικό μέρος των πελατών είδε τιμές ασυνεπείς με τις τιμές αγοράς. Τα δεδομένα εσωτερικού ελέγχου τους έδειξαν ότι το ποσοστό σφάλματος για τις ετικέτες τιμών χαρτιού ήταν περίπου3.2%-περίπου 3 στα 100 προϊόντα έχουν εσφαλμένη τιμή.
Η λανθασμένη τιμολόγηση οδηγεί σε μια σειρά προβλημάτων:
Οι πελάτες ανακαλύπτουν στο ταμείο ότι η τιμή διαφέρει από την τιμή στο ράφι-πολύ κακή εμπειρία
Σε πολλά σημεία, ενδέχεται να υπάρξουν παραβιάσειςπρόστιμα
Οι στρατηγικές προώθησης δεν μπορούν να εκτελεστούν όπως έχει προγραμματιστεί
Τα είδη εκκαθάρισης χάνουν το βέλτιστο παράθυρο πωλήσεών τους
Το ESL είναι ουσιαστικά αγέφυρα. Στο παραδοσιακό λιανικό εμπόριο, «η τιμή στο σύστημα» και «η τιμή στο ράφι» υπάρχουν ως δύο ανεξάρτητα πράγματα. Όταν το σύστημα αλλάζει μια τιμή, το ράφι δεν ενημερώνεται αυτόματα-κάποιος πρέπει να πάει να την αλλάξει. Αυτός ο "κάποιος" είναι το σημείο συμφόρησης στη μετάδοση πληροφοριών-που φέρνει καθυστερήσεις, λάθη και κόστος. Αυτό που κάνει το ESL είναι να χρησιμοποιεί τεχνολογία για να εξαλείψει αυτό το σημείο συμφόρησης, επιτρέποντας στα δεδομένα να ρέουν απευθείας στα τερματικά του ραφιού χωρίς χειροκίνητο ρελέ.
Δεδομένου ότι η ανθρώπινη εργασία είναι το σημείο συμφόρησης, χρησιμοποιήστε την τεχνολογία για να την αντικαταστήσετε. Τη στιγμή που αλλάζουν τα δεδομένα στο σύστημα, προωθούνται σε ετικέτες μέσω του δικτύου, οι ετικέτες ανανεώνονται αυτόματα. Όχι περπάτημα στα ράφια, χωρίς χαρτί, χωρίς εκτύπωση.Η καθυστέρηση συμπιέζεται από ώρες σε λεπτά, το ποσοστό σφάλματος μειώνεται από αρκετά τοις εκατό σε σχεδόν μηδέν, το κόστος εργασίας μειώνεται σημαντικά.
Όταν οι ενημερώσεις τιμών δεν αποτελούν πλέον εμπόδιο, ανοίγονται νέες δυνατότητες.Δυναμική τιμολόγησηκαθίσταται δυνατή. Οι τιμές στο διαδίκτυο και εκτός σύνδεσης μπορούν να συγχρονιστούν σε πραγματικό-χρόνο. Οι δραστηριότητες προώθησης μπορούν να εφαρμοστούν ακριβώς στο δεύτερο. Αυτή είναι η πραγματική αξία.

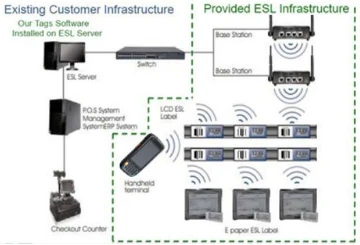

Το Κομμάτι της Επικοινωνίας
Οι ετικέτες είναι χέρια, οι σταθμοί βάσης είναι τα νεύρα, υπεύθυνα για τη μετάδοση οδηγιών από τον εγκέφαλο (πλατφόρμα) σε κάθε χέρι.
Σταθμοί βάσηςείναι συνήθως σε σχήμα-επίπεδου κουτιού, παρόμοιο σε μέγεθος με τους οικιακούς δρομολογητές, εγκατεστημένους σε οροφές, επιφάνειες ραφιών ή τοίχους. Κάθε σταθμός βάσης καλύπτει μια σειρά από10 έως 50 μέτρα, ανάλογα με το πρωτόκολλο επικοινωνίας, την ισχύ μετάδοσης και τις περιβαλλοντικές παρεμβολές. Συνήθως αναπτύσσεται ένα τυπικό σούπερ μάρκετ 3.000 τετραγωνικών μέτρων45 έως 60 σταθμοί βάσης, με τον φρέσκο χώρο ψύξης να απαιτεί πυκνότερη ανάπτυξη λόγω προβλημάτων θωράκισης σήματος.
Πρωτόκολλα Επικοινωνίας
Εδώ οι κατασκευαστές διαφοροποιούν-τα πρωτόκολλα επικοινωνίας. Δείτε τι έχουν μοιραστεί διαφορετικοί προμηθευτές όλα αυτά τα χρόνια:
Ιδιόκτητο 2,4 GHz (SES-imagotag, Hanshow)
Τα μεγάλα παιδιά πήγαν με ιδιόκτητα πράγματα 2,4 GHz. Οι μηχανικοί τους εξηγούν ότι ήθελαν τον πλήρη έλεγχο του τρόπου με τον οποίο συμπεριφέρεται το πρωτόκολλο ειδικά για το ESL. Λογικό. Το μειονέκτημα-μια φορά στο οικοσύστημά τους,η αλλαγή είναι εφιάλτης. Οι ετικέτες τους δεν θα μιλούν στους σταθμούς βάσης κανενός άλλου. Ένας πελάτης ήθελε να συνδυάσει και να ταιριάξει. Δεν μπορούσε να γίνει.
Υπο-GHz (433 MHz, 868MHz)
Ορισμένοι πωλητές προτιμούν τις χαμηλότερες συχνότητες. Ένας εκπρόσωπος της Pricer εξήγησε ότι οι χαμηλότερες συχνότητες περνούν καλύτερα τα εμπόδια, κάτι που παρακολουθεί αυτό που παρατηρήθηκε σε ένα έργο αποθήκης με πολύ σκυρόδεμα. Αλλά τοοι κανονισμοί είναι διαφορετικοί σε κάθε χώρα, και οι κεραίες καταλήγουν μεγαλύτερες. Είναι αντάλλαγμα.
Bluetooth χαμηλής ενέργειας
Γίνεται δημοφιλής, ειδικά με τους νεότερους παίκτες. Τα τσιπ είναι πλέον φθηνά, και υπάρχει αυτή η απήχηση να αφήνουμε τους πελάτες να χτυπούν τα τηλέφωνά τους στις ετικέτες για πληροφορίες προϊόντων. Εμφανίζεται καλά. Ωστόσο, σε πραγματικές πυκνές αναπτύξεις, τοπεριορισμοί εύρουςαρχίστε να προβάλλετε, και υπάρχεισυμφόρηση καναλιών. Σε ένα έργο, τα χρονοδιαγράμματα ενημέρωσης έπρεπε να χωριστούν σε απόσταση, επειδή πάρα πολλές ετικέτες προσπαθούσαν να μιλήσουν ταυτόχρονα.
Υπέρυθρες
Η Pricer το χρησιμοποιεί αυτό σε ορισμένα από τα συστήματά της. Λειτουργεί εξαιρετικά όπου υπάρχουν ζητήματα ηλεκτρομαγνητικών παρεμβολών. Αλλά υπάρχει ανάγκη γιακαθαρή οπτική γωνία, το οποίο, σε ένα πραγματικό μαγαζί με ανθρώπους να περπατούν και πράγματα να μετακινούνται, δεν είναι πάντα ρεαλιστική.
Το Παράδοξο της Δύναμης
Αυτό είναι που κάνει την επικοινωνία ESL πολύ δύσκολη για να γίνει σωστή: οι ετικέτες δεν χρειάζονται σχεδόν καθόλου τροφοδοσία-μπαταρίες που διαρκούν 5 έως 10 χρόνια-αλλά πρέπει ακόμα να συλλαμβάνουν ενημερώσεις όταν αποστέλλονται. Ο τρόπος που το λύνουν αυτό είναι μέσωσυγχρονισμένοι κύκλοι ύπνου-αφύπνισης. Οι ετικέτες είναι βασικά σε κώμα τις περισσότερες φορές, ξυπνούν μόνο για ένα κλάσμα του δευτερολέπτου κατά τη διάρκεια των προκαθορισμένων παραθύρων για να ελέγξουν αν υπάρχει κάτι νέο. Τα προφίλ ισχύος δείχνουν ότι αυτά τα πράγματα είναι μέσαμικροαμπέρ-επίπεδο ύπνου περισσότερο από το 99% των περιπτώσεων.
Γιατί ο Σχεδιασμός RF κάνει ή διακόπτει έργα
Εδώ πρέπει να αφιερωθεί περισσότερος χρόνος, επειδή αρκετά έργα ESL έχουν επιτυχία ή αποτυχία σε μεγάλο βαθμό ανάλογα με την ποιότητα του σχεδιασμού του δικτύου επικοινωνίας.
Μεταλλικά ράφιααντανακλά και μπλοκάρει τα σήματα, επομένως οι θέσεις των σταθμών βάσης πρέπει να σχεδιάζονται προσεκτικά
Θήκες ψυγείουείναι βασικά κλουβιά Faraday-μεταλλικά ερμάρια, παρεμβολές συμπιεστών, γυάλινες πόρτες όλα επηρεάζουν τα σήματα. Συνήθως χρειάζονται ξεχωριστές συσκευές ρελέ στο εσωτερικό
Περίοδοι αιχμής ενημέρωσης καιδιπλή κάλυψηγια βασικούς τομείς για την πρόληψη μεμονωμένων σημείων αστοχίας

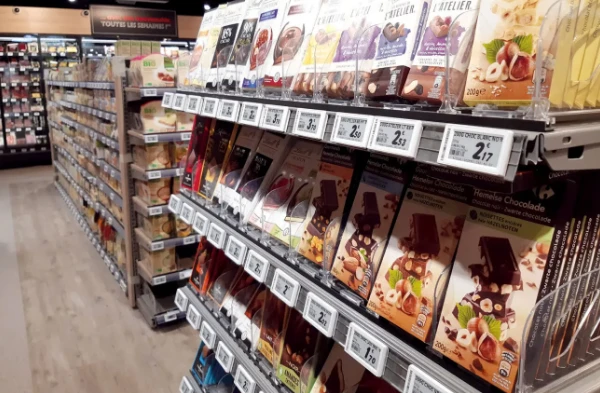

Τι είναι λοιπόν το ESL, ούτως ή άλλως-Ένας ορισμός
Ηλεκτρονικό διάλυμα ετικετών ραφιών, αναλυμένο:
ΗλεκτρονικόςΤο - το ξεχωρίζει από το χαρτί
Ετικέτα ραφιού- είναι μια ετικέτα ραφιού, όχι μια οθόνη διαφήμισης
Διάλυμα- είναι μια ολοκληρωμένη λύση, όχι ένα μεμονωμένο προϊόν
Γιατί πρέπει να ονομάζεται «λύση»; Μια αυτόνομη ηλεκτρονική ετικέτα είναι πραγματικά χωρίς νόημα-δεν μπορεί να λάβει τιμές από μόνη της, δεν μπορεί να ξέρει τι να εμφανίσει μόνη της, δεν μπορεί να ανανεώσει μόνη της. Πρέπει να βασίζεται σε αδίκτυο επικοινωνίαςγια να λάβετε οδηγίες, βασιστείτε σε απλατφόρμα λογισμικούγια τη λήψη δεδομένων. Αυτό είναι το πρώτο πράγμα που πρέπει να τυλίξετε το κεφάλι σας με ESL.
Η πλευρά του λογισμικού
Βασικά πρέπει να υπάρχει κάποια πλατφόρμα που να αντλεί δεδομένα τιμών από το ERP ή το POS, να υπολογίζει τι συμβαίνει σε ποια ετικέτα και να τα ωθεί προς τα έξω. Υπάρχουν προγράμματα επεξεργασίας προτύπων για το σχεδιασμό διατάξεων ετικετών και κάποια λογική για το πότε πρέπει να προωθήσετε ενημερώσεις.
Ομέρος ενσωμάτωσηςμε τα υπάρχοντα συστήματα-εκεί κολλάνε τα έργα για μήνες. ERP παλαιού τύπου, περίεργες μορφές δεδομένων, τμήματα πληροφορικής που δεν δίνουν πρόσβαση.
Μεταφορά αυτού του πράγματος σε ένα κατάστημα
Ένα σύστημα ESL από το τίποτα μέχρι την ολοκλήρωση απαιτεί τη διεξαγωγή μιας ολοκληρωμένης διαδικασίας μηχανικής υλοποίησης. Η πολυπλοκότητα αυτής της διαδικασίας συχνά υπερβαίνει τις προσδοκίες των χρηστών για πρώτη φορά-. Πολλά έργα παραμερίζονται εδώ, επομένως αυτό το τμήμα αξίζει πραγματική προσοχή.

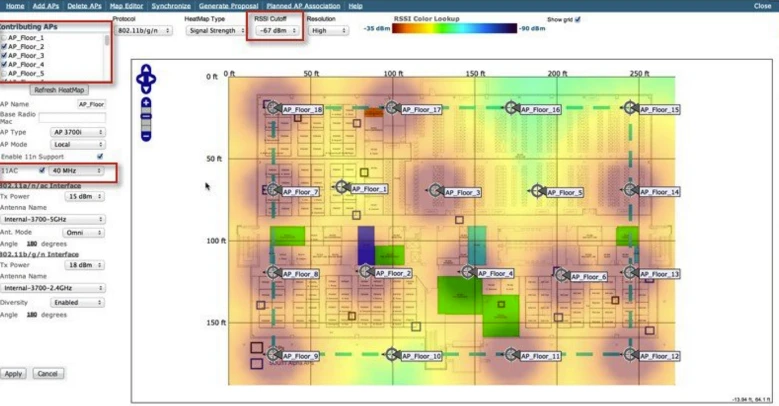

Η Έρευνα RF-Πού πεθαίνουν τα έργα
Αλλά αυτό που σκοτώνει τα περισσότερα έργα;Έρευνα RF. Ή μάλλον η έλλειψη του κατάλληλου.
Το ESL βασίζεται στην ασύρματη επικοινωνία και τα πραγματικά περιβάλλοντα λιανικής είναι γεμάτα εμπόδια και παρεμβολές:
Μεταλλικά ράφιααντανακλά σήματα
Ψυγεία ντουλάπιαείναι φυσικά κλουβιά Faraday
Τοίχοι από μπετόνμπλοκ διείσδυσης
Άλλες ασύρματες συσκευέςπροκαλούν παρεμβολές
Κατά την αιχμή της κυκλοφορίας,τα ίδια τα ανθρώπινα σώματα απορροφούν σήματα
Μια σωστή έρευνα ραδιοσυχνοτήτων είναι στην πραγματικότητα πολλή δουλειά. Ξεκινά με τη χαρτογράφηση του φυσικού περιβάλλοντος-που βρίσκονται οι τοίχοι, πού βρίσκονται τα μεταλλικά ράφια, τι δημιουργεί παρεμβολές. Στη συνέχεια, οι δοκιμές διάδοσης σήματος δείχνουν πώς οι συχνότητες συμπεριφέρονται πραγματικά σε αυτόν τον συγκεκριμένο χώρο. Δοκιμάστε τις οριακές συνθήκες, τις περίεργες γωνίες, τις περιοχές κοντά στην αποβάθρα φόρτωσης. Η έξοδος δεν είναι απλώς "βάλτε τους σταθμούς βάσης εδώ"-θα πρέπει να είναι ακριβής τοποθέτηση, όπως μέχρι το εκατοστό, μαζί με χάρτες κάλυψης που δείχνουν πού είναι ισχυρό το σήμα, πού είναι αδύναμο και τι πρέπει να κάνετε για τα προβληματικά σημεία. Είναι κουραστικό, αλλά σώζει από το εφιαλτικό σενάριο που αναφέρθηκε προηγουμένως.
Πολλοί πωλητές το παραλείπουν ή το κάνουν μισό-για να εξοικονομήσουν κόστος. Στη συνέχεια αναρωτιούνται γιατί το 15% των ετικετών συνεχίζει να είναι εκτός σύνδεσης.
Αξιολόγηση τοποθεσίας
Το πρώτο βήμα είναι η κατανόηση της κατάστασης του καταστήματος:
Φυσικό περιβάλλον- περιοχή καταστήματος, ύψος οροφής, διάταξη δαπέδου, τύποι ραφιών
Απαιτήσεις προϊόντος- τα συνολικά SKU καθορίζουν την ποσότητα της ετικέτας, η κατανομή των κατηγοριών καθορίζει τις αναλογίες μεγέθους
περιβάλλον πληροφορικής- ποιες εκδόσεις ERP/POS εκτελούνται, πώς είναι η υποδομή δικτύου
Εγκατάσταση σταθμού βάσης
Τοποθέτηση οροφήςείναι η πιο συνηθισμένη προσέγγιση-υπάρχει ξεκάθαρη οπτική επαφή με τα ράφια και δεν φαίνεται. Αλλά αν η οροφή είναι πολύ χαμηλή ή δεν υπάρχει καλό σημείο τοποθέτησης, μπορούν να μπουν πάνω από τις μονάδες ραφιών. Η τοποθέτηση σε τοίχο λειτουργεί ως συμπλήρωμα για ορισμένες περιοχές.
Η ισχύς συνήθως παρέχεται μέσωPoE, το οποίο είναι βολικό γιατί χρειάζεται να τρέξει μόνο ένα καλώδιο. Αυτό σημαίνει ότι το PoE αλλάζει για να τροφοδοτεί τα πάντα και ανάλογα με τη ρύθμιση, ίσως έναν τοπικό διακομιστή ή πύλη.
Μην ξεχνάτεUPS-αν διακοπεί η τροφοδοσία και το σύστημα διακοπεί άδικα, μπορεί να καταστρέψει τη βάση δεδομένων.
Ανάπτυξη ετικετών
Λάβετε την αποστολή, επιθεωρήστε τα, εκτελέστε δοκιμές ενεργοποίησης για να βεβαιωθείτε ότι λειτουργούν πραγματικά
Σαρώστε κάθε ετικέτα και συνδέστε την στο αντίστοιχο προϊόν του συστήματος
Η φυσική εγκατάσταση εξαρτάται από το είδος των ραφιών που υπάρχουν
Μερικές ετικέτες κολλάνε στην άκρη του ραφιού, μερικές γλιστρούν σε μια υποδοχή ράγας. Υπάρχουνμαγνητικέςγια μεταλλικές επιφάνειες,αυτοκόλλητεςγια λείες επιφάνειες καιμικρές κερκίδεςγια προθήκες. Τίποτα περίπλοκο, απλώς χρειάζεται χρόνος- όταν κάνετε χιλιάδες από αυτά.
Δοκιμή & Επικύρωση
Λειτουργική δοκιμή- λειτουργούν όλα όπως αναμένεται;
Δοκιμή κάλυψης- κάθε ετικέτα
Τεστ καταπόνησης- υπό αιχμή φορτίου για τουλάχιστον 72 ώρες
Η ενοποίηση συστήματος έχει ήδη αναφερθεί-εδώ πεθαίνουν τα έργα. Η κοινή φάση εντοπισμού σφαλμάτων από μόνη της μπορεί να διαρκέσει εβδομάδες εάν τα παλαιού τύπου συστήματα είναι αρκετά ακατάστατα.
