Μπορείτε να προσαρμόσετε μια διαφανή οθόνη LED;

Ναί. Αλλά δεν είναι αυτό το θέμα.

Η "προσαρμογή" στη βιομηχανία διαφανών οθονών LED είναι ένα τσιτάτο μάρκετινγκ. Ανοίξτε τον ιστότοπο οποιουδήποτε κατασκευαστή και θα δείτε "διαθέσιμη προσαρμογή", "προσαρμοσμένη στις ανάγκες σας", "υπηρεσία προσαρμογής μίας-διακοπής". Αυτό δημιουργεί μια ψευδαίσθηση: σαν να μπορεί να παραχθεί οποιοδήποτε επιθυμητό σχήμα, μέγεθος ή αποτέλεσμα.

Το 90% της λεγόμενης-«προσαρμογής» είναι απλώς αρθρωτή συναρμολόγηση-μίξη και αντιστοίχιση.

Η βασική μονάδα μιας διαφανούς οθόνης LED είναι η μονάδα-συνήθως τυπικά κομμάτια 500mm×500mm ή 1000mm×500mm. Μια οθόνη 3m×2m; Πάρτε 6 μονάδες και συναρμολογήστε τις. 5m×3m; Κομμάτι μαζί 15.

Πραγματική προσαρμογή-μη-μη τυπικά μεγέθη μονάδων, ακανόνιστες κοπές, ειδικές καμπυλότητες-οι περισσότεροι κατασκευαστές απλώς δεν θέλουν να κάνουν, διαφορετικά θα αναφέρουν μια τιμή που έχει σχεδιαστεί για να αποθαρρύνει την αποδοχή. Γιατί; Επειδή η "προσαρμογή" στην κατασκευή σημαίνει νέα καλούπια, προσαρμογές γραμμής παραγωγής, μεμονωμένες ποιοτικές επιθεωρήσεις-όλα τα κόστη. Και τα διαφανή περιθώρια της οθόνης LED συμπιέζονται ήδη. Οι κατασκευαστές δεν έχουν κίνητρο να ικανοποιήσουν ειδικές απαιτήσεις.

Τι σημαίνει στην πραγματικότητα "Προσαρμογή" (άρα οι πωλήσεις δεν μπορούν να σας κοροϊδέψουν)

Μέγεθος-Προσαρμόσιμο, αλλά σε πλέγμα

Τα διαφανή μεγέθη οθόνης είναι ακέραια πολλαπλάσια των μεγεθών της μονάδας. Κοινές προδιαγραφές μονάδας: 500×500mm, 500×1000mm, 1000×500mm, 1000×1000mm. 3.5 μέτρα πλάτος; Δεν υπάρχει{10}}είναι 3 μέτρα ή 4 μέτρα. 2.7 μέτρα ύψος; 2,5 μέτρα ή 3 μέτρα-διαλέξτε ένα.

Ορισμένοι κατασκευαστές μπορούν να κάνουν "κομμένες μονάδες" για να επιτύχουν μη-τυπικά μεγέθη, αλλά αυτό σημαίνει προσαρμοσμένα PCB, νέα καλούπια, ξεκινώντας από 30-50% αύξηση κόστους και 2-4 εβδομάδες μεγαλύτερο χρόνο παράδοσης. Το αν αξίζει θέλει υπολογισμό.

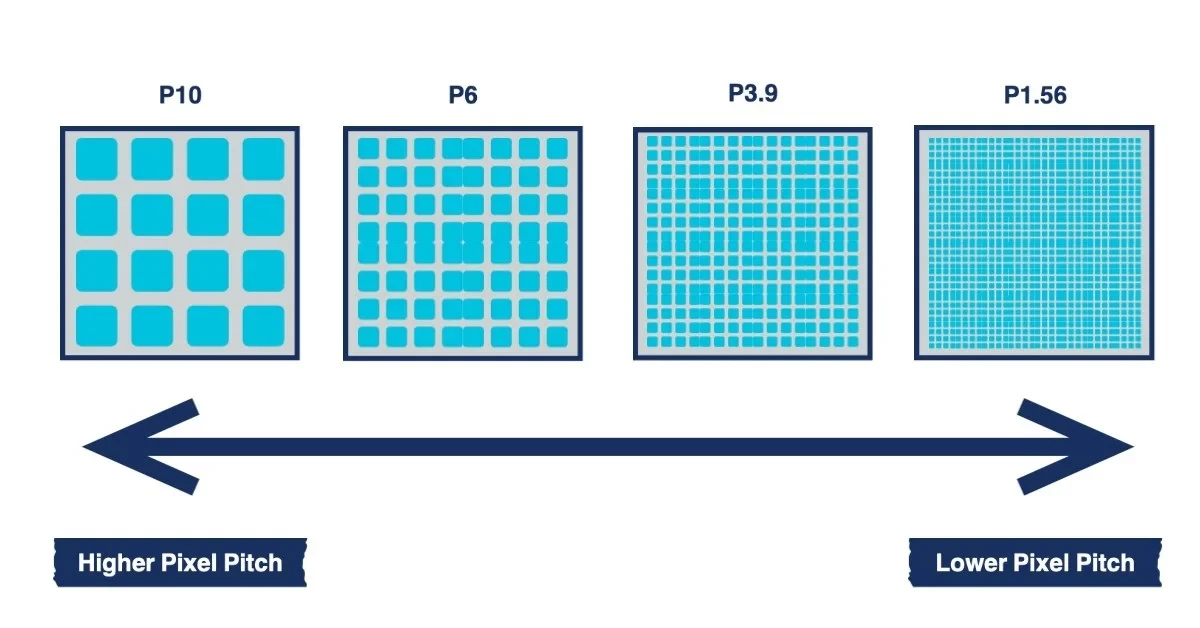

Pixel Pitch-Η βασική επιλογή

P3.9, P7.8, P10, P15, P20... Αυτή η παράμετρος καθορίζει άμεσα την ισορροπία μεταξύ σαφήνειας, διαφάνειας και τιμής.

Το P3.9 λειτουργεί για προβολή 3-6 μέτρων, σας εξασφαλίζει 55-65% διαφάνεια, κοστίζει το μεγαλύτερο. Το P7.8 ταιριάζει 6-12 μέτρα, η διαφάνεια φτάνει στο 65-75%, η τιμή μεσαίας κατηγορίας. Το P10 είναι για 10+ μέτρα έξω, 70-80% διαφανές, πιο προσιτό. P15 και P20; Αυτά είναι για διαφημιστικές πινακίδες-απόσταση θέασης 15-30 μέτρα, διαφάνεια 75-85%, φθηνότερη επιλογή.

Το μικρότερο pixel pixel δεν είναι πάντα καλύτερο-το καλύτερο είναι αυτό που ταιριάζει με την απόσταση θέασης. Τα αίθρια εμπορικών κέντρων, οι υπαίθριοι τοίχοι με κουρτίνες, οι{2}}παραθυρίδες από κοντά-οι απαιτήσεις είναι εντελώς διαφορετικές.

Φωτεινότητα-Μεγάλη διαφορά μεταξύ εσωτερικού και εξωτερικού χώρου

Εσωτερική χρήση: 800-2000 nits είναι αρκετά. Εξωτερική ή άμεση ηλιακή ακτινοβολία: τουλάχιστον 4000-6000 nits, διαφορετικά τίποτα δεν θα είναι ορατό κατά τη διάρκεια της ημέρας.

Η φωτεινότητα είναι προσαρμόσιμη, αλλά υψηλότερη φωτεινότητα σημαίνει μεγαλύτερη κατανάλωση ενέργειας, περισσότερη θερμότητα, υψηλότερη τιμή. Ρωτήστε τον κατασκευαστή εάν αναφέρουν "φωτεινότητα αιχμής" ή "φωτεινότητα σταθερής λειτουργίας"-ορισμένοι κατασκευαστές αναφέρουν τιμές αιχμής που στην πραγματικότητα δεν μπορούν να διατηρηθούν κατά τη συνεχή χρήση.

Πώς το τοποθετείς αυτό το πράγμα;

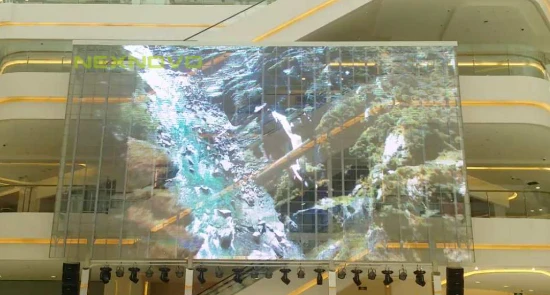

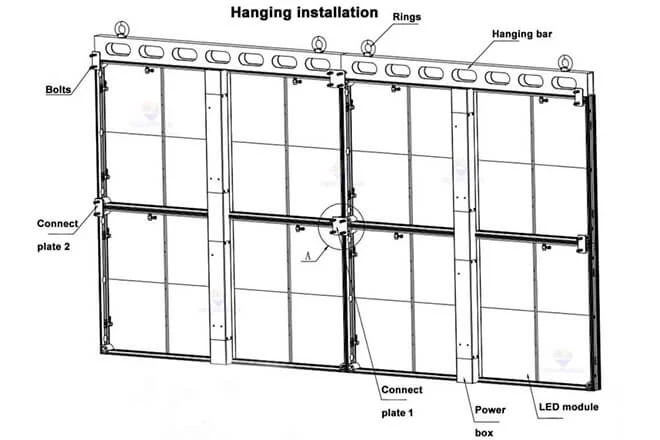

Κρεμασμένα από την κορυφή έργα για αίθρια εμπορικών κέντρων και σκηνικά σκηνών. Προσωρινές εκθέσεις στο έδαφος-όρθια ή στοίβαγμα. Η επιφάνεια-τοποθετημένη ή ενσωματωμένη-που προσαρμόζεται στο εσωτερικό γυάλινων κουρτινών τοίχων-είναι η πιο κοινή αρχιτεκτονική εφαρμογή. Η στήλη-που είναι τοποθετημένη με υποστήριξη ανεξάρτητης αγκύλης λειτουργεί για υπαίθρια διαφήμιση.

Η μέθοδος εγκατάστασης καθορίζει τον προσανατολισμό συντήρησης της μονάδας (συντήρηση μπροστά ή πίσω συντήρηση), την επιλογή εξαρτημάτων, ακόμη και τη δομική σχεδίαση των ίδιων των μονάδων. Αυτό πρέπει να αποφασιστεί πριν από την παραγγελία-και δεν το καταλάβετε κατά την εγκατάσταση.

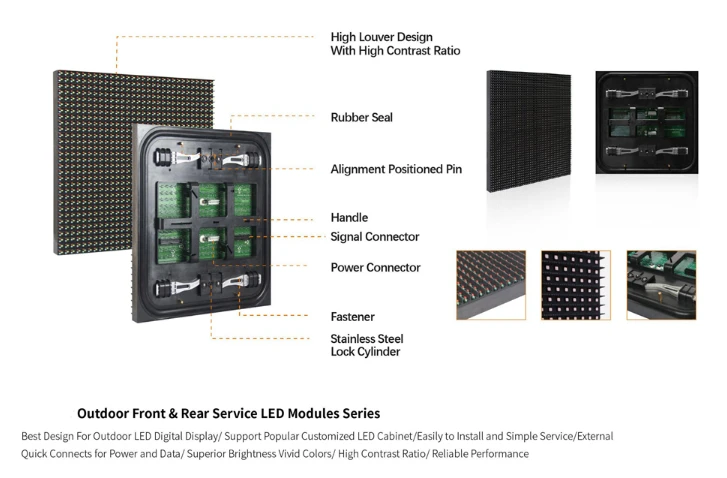

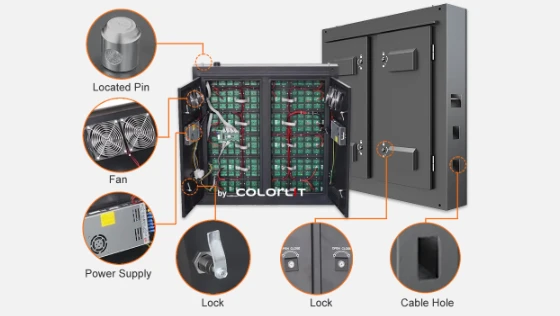

Συντήρηση μπροστά ή πίσω; Πάρτε το λάθος και γκρεμίζετε τοίχους

Πίσω συντήρηση σημαίνει αφαίρεση μονάδων από το πίσω μέρος. Απαιτεί τουλάχιστον 50 cm χώρο πίσω από την οθόνη. Χαμηλότερο κόστος. Μπροστινή συντήρηση σημαίνει αφαίρεση μονάδων από το μπροστινό μέρος. Κατάλληλο για επιτοίχιες-εγκαταστάσεις χωρίς χώρο πίσω, πιο σύνθετη δομή δομοστοιχείων, 10-20% υψηλότερο κόστος.

Επιλέξτε τη λάθος μέθοδο συντήρησης και ένας ολόκληρος τοίχος μπορεί να χρειαστεί να γκρεμιστεί μόνο για να αντικαταστήσετε μία μονάδα.

Σύστημα ελέγχου-Αποφύγετε το κλείδωμα-

Οι αξιόπιστοι κατασκευαστές θα δώσουν μια επιλογή: να χρησιμοποιήσουν το ιδιόκτητο σύστημα ελέγχου τους ή να χρησιμοποιήσουν τα τυπικά-βιομηχανικά (NovaStar, Colorlight, Linsn).

Σύσταση: Επιλέξτε ένα καθολικό σύστημα. Τα ιδιόκτητα συστήματα είναι δεσμά. Οι μελλοντικές αναβαθμίσεις και συντήρηση θα είναι στο έλεός τους.

Βαθμολογία προστασίας-Εξαρτάται από το σενάριο

Εσωτερικό ξηρό περιβάλλον: Το IP30-Το IP40 είναι αρκετό. Υγρός ή υδρατμός εσωτερικού χώρου: IP54. Ημι-υπαίθριος ή πλήρης εξωτερικός χώρος: IP65 ή υψηλότερος. Κάθε επίπεδο προστασίας στη βαθμολογία προστασίας προσθέτει 5-15% στην τιμή. Μην κάνετε υπερβολική μηχανική, αλλά μην υποτιμάτε και την οθόνη να καταστρέφεται από το νερό.

Λεπτομέρειες εμφάνισης-Ρυθμιζόμενες αλλά περιορισμένες

Χρώμα πλαισίου (μαύρο/άσπρο/ασημί/γκρι), χρώμα λωρίδας LED, θέση ηλεκτρικού κουτιού-οι περισσότεροι κατασκευαστές μπορούν να τα φιλοξενήσουν.

Αλλά οι προσδοκίες θα πρέπει να είναι περιορισμένες: τα χρώματα τσιπ LED, το πλάτος της λωρίδας, το πάχος της μονάδας-αυτά είναι τυποποιημένα. Εκτός εάν ο όγκος είναι αρκετά μεγάλος για να δικαιολογήσει μια αποκλειστική γραμμή παραγωγής, δεν υπάρχει καμία αλλαγή.

Έτσι,-η "προσαρμογή" αφορά κατά 80% τη δημιουργία συνδυασμών εντός σταθερών επιλογών. Λάβετε το βήμα pixel, τη φωτεινότητα, το μέγεθος, τη μέθοδο εγκατάστασης, τη μέθοδο συντήρησης, το σύστημα ελέγχου και τη βαθμολογία προστασίας σωστά-η οθόνη είναι προσαρμοσμένη-. Λάθος τους, και κανένα χρηματικό ποσό που δαπανάται για «ειδικά σχήματα» δεν θα το σώσει. Το υπόλοιπο 20%; Είτε εξωφρενικά ακριβό είτε απλά δεν γίνεται αποδεκτό.

Η απάτη της διαφάνειας

Το βασικό σημείο πώλησης των διαφανών οθονών LED είναι η "διαφάνεια". Αλλά η επισήμανση της διαφάνειας αυτού του κλάδου είναι ένα χάος.

Όταν ένας κατασκευαστής λέει 80% διαφάνεια, πώς πήρε αυτόν τον αριθμό; Ορισμένοι μετρούν την αναλογία των κενών μεταξύ των ταινιών LED προς τη συνολική επιφάνεια-που είναι γεωμετρική διαφάνεια. Κάποιοι μετρούν την πραγματική διαπερατότητα του φωτός-που είναι η οπτική διαφάνεια. Ορισμένα εξαιρούν εξ ολοκλήρου το πλαίσιο, το τροφοδοτικό και τα καλώδια, μετρώντας μόνο την πιο διαφανή περιοχή. Κάποιοι μάλιστα αναφέρουν «θεωρητική διαφάνεια» που το πραγματικό προϊόν δεν μπορεί να επιτύχει. Δεν υπάρχει ενιαίο πρότυπο-οι αριθμοί είναι ό,τι αποφασίζει ο κατασκευαστής.

Υψηλή διαφάνεια σημαίνει λεπτότερες λωρίδες LED, μεγαλύτερη απόσταση, λιγότερα τσιπ LED. Λιγότερα τσιπ LED σημαίνει χαμηλότερη φωτεινότητα, πιο αραιά pixel. Σταθείτε 3 μέτρα μακριά από μια οθόνη P10 με 85% διαφάνεια και η εικόνα είναι διάσπαρτα-τα εικονοστοιχεία είναι ευδιάκριτα. Δεν είναι «οθόνη» αλλά σειρές από λαμπερές κουκκίδες.

Έτσι, όταν ένας κατασκευαστής υπερηφανεύεται για "90% διαφάνεια", τα ερωτήματα που πρέπει να τεθούν είναι: ποια είναι η πυκνότητα pixel; Ποια είναι η πραγματική φωτεινότητα; Τι απόσταση θέασης; Εάν αυτά δεν διευκρινιστούν, ακολουθεί η λύπη μετά την υπογραφή της σύμβασης.

Πολλές αποτυχίες έργου πηγάζουν ακριβώς από αυτό: ο πελάτης εντυπωσιάστηκε από την "υψηλή διαφάνεια", αλλά μετά την εγκατάσταση ανακάλυψε ότι το περιεχόμενο ήταν αόρατο κατά τη διάρκεια της ημέρας και πολύ αστραφτερό τη νύχτα. Διαφανές, ναι-αλλά η μισή λειτουργικότητα της οθόνης καταστράφηκε.

Ξεχάστε την "Προσαρμογή"-Ξεκινήστε με την Απόσταση προβολής

Αντί να κάνετε εμμονή στο «μπορεί να προσαρμοστεί», καταλάβετε ένα πράγμα: ποια είναι η απόσταση θέασης; Αυτό καθορίζει το pixel pixel. Το pixel pixel καθορίζει το κόστος, τη διαφάνεια, την ποιότητα εμφάνισης-καθορίζει σχεδόν τα πάντα.

Ο υπολογισμός είναι απλός: Ελάχιστη απόσταση θέασης (μέτρα) ≈ Pixel pixel (χιλιοστά)

Μια οθόνη P3.9 λειτουργεί καλά για προβολή σε απόσταση 4 μέτρων. Μια οθόνη P10 ενώνεται μόνο από 10+ μέτρα μακριά. Μια οθόνη P20 προορίζεται για θεατές δεκάδες μέτρα μακριά. Επιλέξτε το λάθος pixel pixel και κανένα χρηματικό ποσό δεν θα το εξοικονομήσει.

Εδώ είναι κάτι που έχω δει ξανά και ξανά: οθόνες παραθύρων εμπορικού κέντρου με διαφανείς οθόνες P10 ή ακόμα και P16, ιδιοκτήτες που διαμαρτύρονται για κακά αποτελέσματα. Η απόσταση προβολής παραθύρου είναι μόλις 2-3 μέτρα-ένα P10 με εγκατεστημένα pixel μεγαλύτερα από έναν αντίχειρα και αναμένεται να φαίνεται καλό; Αλλά το P10 είναι οικονομικά εξοικονομημένα χρήματα, κατέστρεψε το αποτέλεσμα.

Το πραγματικό νόημα της "προσαρμογής" δεν είναι να βάζεις έναν κατασκευαστή να δημιουργεί μια οθόνη-με περίεργο σχήμα-αλλά να βρίσκει το σημείο ισορροπίας μεταξύ του τόνου των pixel, της διαφάνειας, της φωτεινότητας και του προϋπολογισμού που ταιριάζει καλύτερα στο σενάριο. Αυτό απαιτεί επαγγελματική κρίση, όχι συμπλήρωση φόρμας απαιτήσεων και αναμονή για προσφορές.

Οι κυρτές οθόνες φαίνονται εκπληκτικές στις εμπορικές εκθέσεις. Στα Real Projects, They're a Nightmare.

Καμπύλες, κυλινδρικές,-κυματοειδείς, σφαιρικές-αυτά είναι τα πιο εντυπωσιακά-πράγματα στις εκθέσεις και αυτά που οι κατασκευαστές λατρεύουν να επιδεικνύουν ως "δυνατότητες προσαρμογής".

Αλλά σε πραγματικά έργα, οι ακανόνιστες οθόνες έχουν πολύ περισσότερες παγίδες από τις επίπεδες οθόνες.

Τα κόστη δεν αυξάνονται γραμμικά-αυξάνονται εκθετικά. Μια κυρτή οθόνη της ίδιας περιοχής μπορεί να κοστίζει 2-3 φορές περισσότερο από μια επίπεδη οθόνη, επειδή απαιτεί εύκαμπτα PCB ή συναρμολόγηση μονάδων μικρού μεγέθους, με χαμηλούς ρυθμούς απόδοσης και πολύπλοκες διαδικασίες.

Η καμπυλότητα έχει φυσικά όρια. Ένας κατασκευαστής μπορεί να πει "μπορούμε να κάνουμε καμπύλες", αλλά ποια είναι η ελάχιστη ακτίνα κάμψης; Το όριο για τα τυπικά προϊόντα είναι περίπου 500-1000 mm. Θέλετε μια πιο σφιχτή καμπύλη; Τα τσιπ LED θα πέσουν, τα PCB θα σπάσουν.

Υπάρχει ένα άλλο ζήτημα που πολλοί άνθρωποι δεν εξετάζουν: οι ραφές μεγεθύνονται σε καμπύλες επιφάνειες. Οι ραφές των μονάδων σε επίπεδες οθόνες μπορούν να ελεγχθούν ώστε να είναι σχεδόν αόρατες με γυμνό μάτι. Αλλά σε καμπύλες επιφάνειες, οι μονάδες συναντώνται υπό γωνία, καθιστώντας εμφανείς τις ραφές-ειδικά σε σκοτεινές σκηνές, όπου εμφανίζονται ορατές μαύρες γραμμές.

Και μετά υπάρχει συντήρηση. Όταν μια λειτουργική μονάδα αποτυγχάνει σε μια επίπεδη οθόνη, αφαιρέστε την, αντικαταστήστε την-διαρκούν λίγα λεπτά. Οι μονάδες καμπύλης οθόνης κατασκευάζονται σε προσαρμοσμένες γωνίες. Η αντικατάσταση ενός μπορεί να σημαίνει ότι πρέπει να περιμένει ο κατασκευαστής να το παραγάγει ξανά. Τι γίνεται αν διακοπεί;

Μπορούν να γίνουν ακανόνιστες οθόνες. Αλλά εκτός εάν το σενάριο απαιτεί πραγματικά ακανόνιστο σχήμα για το εφέ, προτιμώνται οι επίπεδες οθόνες. Φθηνότερο, πιο σταθερό, πιο εύκολο στη συντήρηση.

Πού πηγαίνουν πραγματικά τα χρήματα (και πού κερδίζετε μάρκες)

Η κατανόηση της δομής κερδών αυτού του κλάδου αποκαλύπτει πού βρίσκεται η σήμανση σε εισαγωγικά.

Το μεγαλύτερο στοιχείο κόστους των διαφανών οθονών LED είναι το τσιπ LED, που αντιπροσωπεύει το 30-40% του συνολικού κόστους. Οι κατασκευαστές τσιπ (Sanan, Changelight, Epistar) είναι ανάντη, με μικτά περιθώρια κέρδους 15-25%, οι τιμές αυτές είναι σχετικά διαφανείς.

Η συσκευασία-μετατρέποντας τα τσιπ σε χάντρες LED-αντιπροσωπεύει το 15-20%. Εταιρείες όπως η Nationstar και η MLS το χειρίζονται αυτό, με μικτά περιθώρια κέρδους 10-20%.

Εκεί που τα περιθώρια είναι υψηλότερα είναι η κατασκευή οθονών και η ενοποίηση του συστήματος-μεικτά περιθώρια κέρδους 20-40%. Εδώ υπάρχει επίσης η μεγαλύτερη σήμανση.

Η προσφορά που ελήφθη μπορεί να έχει περάσει από 2-3 επίπεδα από τον κατασκευαστή στον τελικό χρήστη: κατασκευαστής → περιφερειακός διανομέας → ολοκληρωτής → τελικός χρήστης. Κάθε στρώση προσθέτει 10-30%. Το ίδιο προϊόν μέσω διαφορετικών καναλιών μπορεί να διαφέρει κατά 50% στην τιμή.

Υπάρχει επίσης ένα κρυφό σημείο κέρδους: το σύστημα ελέγχου. Πολλοί κατασκευαστές χρησιμοποιούν ιδιόκτητα πρωτόκολλα-αφού χρησιμοποιηθεί η οθόνη τους, πρέπει να χρησιμοποιηθούν οι κάρτες ελέγχου, το λογισμικό τους και η τεχνική τους υποστήριξη. Επακόλουθη συντήρηση, αναβαθμίσεις-όποια τιμή κι αν αναφέρουν, δεν υπάρχει επιλογή.

Πώς να αποφύγετε τις παγίδες; Προσπαθήστε να προμηθευτείτε απευθείας από κατασκευαστές οθονών, παρακάμπτοντας τους μεσάζοντες. Επιμείνετε στα καθολικά συστήματα ελέγχου (το NovaStar, το Colorlight είναι βιομηχανικά πρότυπα)-μην κλειδώνεστε σε ιδιόκτητα συστήματα. Συγκρίνετε τουλάχιστον τρεις προσφορές-αν υπάρχει σημαντική διακύμανση τιμής για τις ίδιες προδιαγραφές, κάτι απαιτεί έρευνα.

Η οθόνη είναι μόνο το μισό κόστος. Σοβαρά.

Για μια διαφανή οθόνη LED, το ίδιο το προϊόν μπορεί να αντιπροσωπεύει μόνο το 50-60% της συνολικής επένδυσης. Πού πάνε τα υπόλοιπα;

Συστήματα εγκατάστασης και υποστήριξης.

Οι διαφανείς οθόνες φαίνονται ελαφριές και λεπτές, αλλά δεν είναι ελαφριές-8-15 κιλά ανά τετραγωνικό μέτρο. Ένας γυάλινος τοίχος κουρτινών 100 τετραγωνικών μέτρων με διαφανείς σίτες προσθέτει σχεδόν έναν τόνο επιπλέον φορτίου. Μπορεί η υπάρχουσα κατασκευή υαλοπετάσματος να το χειριστεί; Χρειάζεται ενίσχυση; Αυτά δεν είναι ευθύνη του κατασκευαστή - χρειάζονται αξιολόγηση επαγγελματία δομικού μηχανικού.

Το ηλεκτρικό είναι άλλο θέμα. Οι διαφανείς οθόνες καταναλώνουν 200-600 watt ανά τετραγωνικό μέτρο. Στα 100 τετραγωνικά μέτρα είναι 20-60 κιλοβάτ. Είναι επαρκές το ηλεκτρικό σύστημα διανομής; Χρειάζονται αποκλειστικά καλώδια ρεύματος;

Τι γίνεται με την απαγωγή θερμότητας; Τα LED παράγουν θερμότητα και οι γυάλινοι τοίχοι δεν αναπνέουν. Ο χώρος μεταξύ οθόνης και γυαλιού γίνεται πολύ ζεστός, ειδικά στις προσόψεις με νότια-όψη το καλοκαίρι. Χωρίς να αντιμετωπίζεται η απαγωγή θερμότητας, η διάρκεια ζωής της οθόνης υποφέρει σημαντικά.

Ο συντονισμός της κατασκευής είναι επίσης ενοχλητικός. Για τα νέα κτίρια, οι διαφανείς οθόνες πρέπει να συντονίζονται εκ των προτέρων με το σχεδιασμό των κουρτινών. Για έργα ανακαίνισης, οι εργασίες εξωτερικής πρόσοψης ενδέχεται να απαιτούν εγκρίσεις. Τα εμπορικά κτίρια πρέπει επίσης να εξετάσουν πώς η κατασκευή επηρεάζει τις επιχειρηματικές δραστηριότητες.

Αυτή είναι η πραγματική "προσαρμογή"-όχι η προσαρμογή μιας οθόνης, αλλά η προσαρμογή μιας ολοκληρωμένης λύσης. Οι κατασκευαστές ή οι ολοκληρωτές που εξετάζουν όλα αυτά είναι αυτοί με πραγματική δυνατότητα παράδοσης. Όσοι μιλούν μόνο για οθόνες χωρίς να συζητούν την εγκατάσταση είτε περιμένουν να χρεώσουν επιπλέον αργότερα είτε σχεδιάζουν να εξαφανιστούν μετά την παράδοση.

Η κατώτατη γραμμή

Η λέξη "προσαρμογή" κάνει τις διαφανείς οθόνες LED να φαίνονται παντοδύναμες. Αλλά στην πραγματικότητα, αυτό είναι ένα ώριμο βιομηχανικό προϊόν με σαφή τεχνικά όρια και οικονομικές αρχές.

Αυτό που μπορούν να κάνουν οι κατασκευαστές είναι να βοηθήσουν στην εύρεση της σωστής διαμόρφωσης μέσα σε καθιερωμένα τεχνικά πλαίσια. Αυτό που δεν μπορούν να κάνουν οι κατασκευαστές είναι να αψηφούν τους νόμους της φυσικής.

Αντί να ρωτάτε "μπορεί να προσαρμοστεί", ρωτήστε "τι χρειάζεται πραγματικά;" Υπολογίστε την απόσταση θέασης, τη φωτεινότητα του περιβάλλοντος, τις συνθήκες εγκατάστασης και τα όρια προϋπολογισμού. Μόλις καθοριστούν αυτοί οι περιορισμοί, προκύπτει φυσικά η βέλτιστη λύση. Το υπόλοιπο είναι να βρεις έναν αξιόπιστο κατασκευαστή για να το εκτελέσει.
