Αυτές οι αποτυχίες έχουν μοτίβα και οι περισσότερες είναι διαγνώσιμες σε 30 λεπτά ή λιγότερο. Αυτός ο οδηγός είναι δομημένος γύρω από τον τρόπο με τον οποίο λειτουργεί πραγματικά η αντιμετώπιση προβλημάτων: ξεκινώντας από αυτό που μπορείτε να δείτε στην οθόνη και, στη συνέχεια, ακολουθώντας την αιτία. Είτε διατηρείςεμπορικές οθόνες LCDστο λιανικό εμπόριο, την εκτέλεση πάνελ σε δημόσια περίπτερα ή τον εντοπισμό σφαλμάτων του ενσωματωμένου υλικού κατά την ανάπτυξη, η διαδικασία διάγνωσης είναι η ίδια.
Γρήγορη αναφορά συμπτωμάτων
Χρησιμοποιήστε αυτόν τον πίνακα ως το πρώτο σας φίλτρο. Πολλαπλές αιτίες μπορούν να προκαλέσουν το ίδιο σύμπτωμα, επομένως αντιμετωπίστε το ως αρχική κατεύθυνση και όχι ως τελική απάντηση.
| Σύμπτωμα | Πιθανότερη αιτία | Πρώτη Δράση |
|---|---|---|
| Εντελώς σκοτεινή οθόνη, χωρίς οπίσθιο φωτισμό | Διακοπή ρεύματος ή καμένη ασφάλεια | Μετρήστε την τάση εισόδου στις ακίδες της μονάδας |
| Η οθόνη είναι ανοιχτή αλλά πολύ αμυδρή | Υποβάθμιση οπίσθιου φωτισμού ή αποτυχία συστοιχίας LED | Δοκιμάστε το κύκλωμα οπίσθιου φωτισμού ανεξάρτητα |
| Αχνή εικόνα ορατή μόνο με φακό | Ο ίδιος ο πίνακας αποτυχίας οπίσθιου φωτισμού - είναι λειτουργικός | Επιθεωρήστε τις λωρίδες LED και το κύκλωμα του οδηγού |
| Ένδειξη που τρεμοπαίζει ή αναβοσβήνει | Χαλαρό καλώδιο με κορδέλα ή ασταθής τάση τροφοδοσίας | Επανατοποθετήστε όλους τους συνδετήρες. ελέγξτε τον κυματισμό παροχής |
| Κάθετες ή οριζόντιες γραμμές στην οθόνη | Ραγισμένο υπόστρωμα ή σφάλμα IC του προγράμματος οδήγησης | Οπτική επιθεώρηση; swap πρόγραμμα οδήγησης πλακέτα |
| Ανακατεμένοι ή χαρακτήρες που λείπουν | Αναντιστοιχία πρωτοκόλλου ή σφάλμα υλικολογισμικού | Επαληθεύστε τις ρυθμίσεις επικοινωνίας σε σχέση με το φύλλο δεδομένων |
| Λευκή οθόνη χωρίς περιεχόμενο | Αποτυχία αρχικοποίησης ή απώλεια σήματος | Ελέγξτε τη διαμόρφωση πρωτοκόλλου. επιβεβαιώστε το χρόνο επαναφοράς |
| Επίμονη εικόνα φαντάσματος ή εγγραφή- | Στατική εικόνα στο πάνελ γήρανσης πολύ μεγάλη | Κύκλος ισχύος; εκτέλεση δοκιμαστικού μοτίβου-ανανέωσης pixel |
| Η είσοδος αγγίγματος δεν καταγράφεται | Κατεστραμμένο καλώδιο αφής ή κατεστραμμένο υλικολογισμικό | Ελέγξτε το καλώδιο της κορδέλας. επαν-ελεγκτής αφής flash |
| Τυχαίες επαναφορές ή ανακύκλωση ισχύος | Αύξηση τάσης ή ανεπαρκής χωρητικότητα ρεύματος | Μετρήστε την παροχή με παλμογράφο. προσθέστε προστασία από υπερτάσεις |
Τι προκαλεί στην πραγματικότητα βλάβες της μονάδας LCD;
Υποβάθμιση οπίσθιου φωτισμού
Ο οπίσθιος φωτισμός είναι η πιο συνηθισμένη βλάβη ενός-συστατικού σε μονάδες LCD. Οι συστοιχίες LED εξασθενούν σταδιακά κατά τη διάρκεια της λειτουργικής τους διάρκειας - οι κατασκευαστές πληρούν τα κριτήρια για τα προϊόνταΠρότυπα δοκιμής αξιοπιστίας ημιαγωγών JEDEC, και οι ονομαστικές διάρκεια ζωής ποικίλλουν σημαντικά μεταξύ πάνελ-ποιότητας και βιομηχανικής ποιότητας-. Πάντα να ανατρέχετε στο φύλλο δεδομένων της συγκεκριμένης μονάδας σας για την ονομαστική διάρκεια ζωής της υπό τις συνθήκες λειτουργίας σας και όχι για ένα γενικό αριθμό του κλάδου.
Μια οθόνη με υποβαθμισμένο οπίσθιο φωτισμό εξακολουθεί να περνάει από ηλεκτρικούς ελέγχους. Ο πίνακας λειτουργεί - απλά δεν μπορεί να παράγει μια αναγνώσιμη εικόνα σε κανονικό φως περιβάλλοντος. Εάν η οθόνη φαίνεται αποδεκτή σε ένα αμυδρό δωμάτιο, αλλά γίνεται σχεδόν αόρατη κάτω από έντονο φωτισμό γραφείου ή σε εξωτερικούς χώρους, ο οπίσθιος φωτισμός είναι το πρώτο πράγμα που πρέπει να δοκιμάσετε.
⚠️ Συνηθισμένο λάθος:αντισταθμίζοντας τον μειωμένο οπίσθιο φωτισμό πιέζοντας τη φωτεινότητα στο μέγιστο. Αυτό επιταχύνει τη φθορά των LED και μειώνει την υπολειπόμενη ωφέλιμη ζωή ενός ήδη-υποβαθμισμένου εξαρτήματος. Επιλέγοντας εξαρχής το υλικό με την κατάλληλη φωτεινότητα, αποφεύγετε εντελώς το πρόβλημα - δείτε τι διακρίνειμονάδες LCD εμπορικής-βαθμίδαςαπό εναλλακτικές-κατηγορίες καταναλωτών.
Προβλήματα συνδετήρα και καλωδίου
Τα καλώδια με κορδέλα, οι σύνδεσμοι ζέβρας και οι σύνδεσμοι συγκόλλησης υποβαθμίζονται υπό κραδασμούς, θερμική ανακύκλωση και επαναλαμβανόμενη κάμψη. Η λειτουργία αποτυχίας είναι σχεδόν πάντα διακοπτόμενη: τρεμοπαίζει σε συγκεκριμένους προσανατολισμούς, πτώση τμημάτων οθόνης υπό δόνηση ή οθόνη που λειτουργεί κατά την εκκίνηση αλλά αποτυγχάνει σε θερμοκρασία λειτουργίας. Η επανατοποθέτηση κάθε βύσματος πριν από την παραγγελία ανταλλακτικών επιλύει σημαντικό μέρος των παραπόνων πεδίου με μηδενικό κόστος.
Περιβαλλοντικό στρες
Το κρύο επιβραδύνει την απόκριση υγρών κρυστάλλων. Η θερμότητα επιταχύνει τη γήρανση του πολωτή και την αποκόλληση της κόλλας. Η υγρασία διαβρώνει τα ηλεκτρόδια από το εσωτερικό, δημιουργώντας τμήματα οθόνης που λείπουν που επιδεινώνονται σταδιακά μέσα σε εβδομάδες. Πάντα να προσδιορίζετε τις χειρότερες-συνθήκες, όχι τις μέσες. Για εφαρμογές σε απαιτητικά περιβάλλοντα,ολοκληρωμένες λύσεις οθόνης LCD με αντίστοιχες περιβαλλοντικές αξιολογήσειςαξίζει να αξιολογηθούν πριν από την ανάπτυξη, όχι μετά από μια αστοχία πεδίου.
⚠️ Συνηθισμένο λάθος:δοκιμάζοντας μια οθόνη σε εργαστηριακές συνθήκες και υποθέτοντας ότι θα λειτουργήσει το ίδιο σε εξωτερικούς χώρους, σε ψυχρή αποθήκη ή κοντά σε πηγή υγρασίας - χωρίς να επαληθευτεί ότι η ονομαστική κλάση IP και το εύρος θερμοκρασίας της μονάδας ταιριάζουν πραγματικά με το περιβάλλον ανάπτυξης.
Ζητήματα τροφοδοσίας και σφάλματα προγράμματος οδήγησης
Οι αιχμές τάσης προκαλούν άμεση βλάβη στο IC του οδηγού. Ο θόρυβος τροφοδοσίας κυματισμού - AC στη ράγα συνεχούς ρεύματος - προκαλεί πιο λεπτή, σωρευτική ζημιά: τυχαίες επαναφορές, θόρυβος εικόνας και μειωμένη διάρκεια ζωής των LED. Συμβουλευτείτε το φύλλο δεδομένων της μονάδας σας για τη μέγιστη επιτρεπόμενη τάση κυματισμού. δεν υπάρχει καθολικό όριο που να ισχύει για όλους τους τύπους πάνελ.
Τα σφάλματα υλικολογισμικού και οι αναντιστοιχίες πρωτοκόλλου είναι μια ξεχωριστή κατηγορία που μιμείται πειστικά την αποτυχία υλικού. Μια λευκή οθόνη ή μια κωδικοποιημένη έξοδος μετά από αλλαγή πλακέτας ή ενημέρωση λογισμικού είναι πολύ συχνά ένα σφάλμα διαμόρφωσης, όχι ένα σπασμένο πλαίσιο. Αυτή η διάκριση έχει σημασία ότανσύγκριση των μορφών οθόνης ράβδων LCD και LED- διαφορετικές τεχνολογίες έχουν διαφορετικές συμπεριφορές πρωτοκόλλου και υπογραφές σφαλμάτων.
Διαγνωστική διαδικασία έξι-βημάτων
Δουλέψτε τα με τη σειρά. Σταματήστε αμέσως μόλις εντοπίσετε το σφάλμα - άσκοπες ανταλλαγές χάνετε χρόνο και εισάγετε νέες μεταβλητές.
Βήμα 1 - Οπτική επιθεώρηση πριν από την ενεργοποίηση-.Αναζητήστε ρωγμές, συμπύκνωση πίσω από τον πίνακα, σημάδια καψίματος στο PCB και μετατοπισμένα ή τσακισμένα καλώδια κορδέλας. Εάν διαπιστώσετε σωματική ζημιά, μην εφαρμόζετε ρεύμα. Μια βραχυκυκλωμένη σύνδεση μπορεί να προκαλέσει καταρράκτη ζημιά που είναι πολύ πιο ακριβή από την αρχική βλάβη.
Βήμα 2 - Επαληθεύστε την τάση εισόδου.Χρησιμοποιήστε ένα πολύμετρο στις ακίδες εισόδου ισχύος της μονάδας. Οι τυπικές ονομαστικές τάσεις για τα πάνελ TFT είναι 3,3 V, 5 V ή 12 V - ελέγξτε το φύλλο δεδομένων σας. Μια ανάγνωση άνω του 5% εκτός προδιαγραφών απαιτεί έρευνα. Για διαλείπουσες βλάβες, προσθέστε έναν παλμογράφο για να ελέγξετε τον κυματισμό τροφοδοσίας σε σχέση με τις επιτρεπόμενες προδιαγραφές του φύλλου δεδομένων.
Βήμα 3 - Απομονώστε τον οπίσθιο φωτισμό.Σε ένα αμυδρό δωμάτιο, φωτίστε έναν φακό στην επιφάνεια του πίνακα υπό γωνία. Εάν μπορείτε να διακρίνετε μια αχνή εικόνα, ο πίνακας είναι λειτουργικός και μόνο ο οπίσθιος φωτισμός έχει αποτύχει. Αυτή η μεμονωμένη δοκιμή εξαλείφει το μισό διαγνωστικό δέντρο σε λιγότερο από 10 δευτερόλεπτα - και λειτουργεί εξίσου καλά σεοθόνες LCD με μορφή bar-όπως στα τυπικά ορθογώνια πάνελ.
Βήμα 4 - Αλλάξτε μεθοδικά καλώδια και πλακέτες.Φορτώστε ένα γνωστό-καλό μοτίβο δοκιμής. Αντικαταστήστε το καλώδιο της ταινίας με μια επαληθευμένη μονάδα εργασίας. Εάν το σφάλμα ακολουθεί το καλώδιο, το πρόβλημα είναι το καλώδιο. Αν μείνει με τον πίνακα, ο πίνακας είναι επόμενος. Αντικαταστήστε πρώτα το φθηνότερο, πιο προσιτό εξάρτημα.
Βήμα 5 - Ελέγξτε το πρωτόκολλο επικοινωνίας.Μια λευκή οθόνη ή αλλοιωμένη έξοδος μετά από αλλαγή πλακέτας είναι σχεδόν πάντα ένα σφάλμα διαμόρφωσης. Επαληθεύστε το ρυθμό baud (UART), τη λειτουργία SPI (CPOL/CPHA) ή τη διεύθυνση I2C στο φύλλο δεδομένων. Αυτό το βήμα πιάνει ένα δυσανάλογο μερίδιο σφαλμάτωνπεριβάλλοντα προβολής περιπτέρωνόπου οι ενότητες αντικαθίστανται στο πεδίο, συχνά από ελλιπή τεκμηρίωση.
Βήμα 6 - Επαναλάβετε τις συνθήκες γηπέδου στον πάγκο.Μια οθόνη που λειτουργεί στο εργαστήριο αλλά αποτυγχάνει στην ανάπτυξη έχει σχεδόν πάντα μια βασική αιτία θερμότητας ή δόνησης. Ένας σύνδεσμος που είναι οριακός στις 22 μοίρες μπορεί να ανοίξει εντελώς στις 55 μοίρες. Εφαρμόστε ελεγχόμενη θερμότητα κατά τη διάρκεια της δοκιμής πάγκου - ένα σφάλμα που εμφανίζεται πάνω από μια συγκεκριμένη θερμοκρασία προσδιορίζει τη θερμική διαστολή ως μηχανισμό άμεσα.
Επισκευή ή αντικατάσταση; Ένα πλαίσιο απόφασης
Η επισκευή έχει νόημα όταντο σφάλμα εντοπίζεται σε ένα μόνο αντικαταστάσιμο στοιχείο - ένα καλώδιο, μια συστοιχία οπίσθιου φωτισμού, μια ενημέρωση υλικολογισμικού - η μονάδα είναι μέρος ενός συστήματος όπου η προμήθεια μιας αντικατάστασης περιλαμβάνει σημαντικό χρόνο διακοπής λειτουργίας ή επανασχεδιασμό και το κόστος επισκευής είναι σαφώς μικρότερο από μια νέα μονάδα.
Η αντικατάσταση έχει πιο νόημα ότανπολλαπλά συμπτώματα εμφανίζονται ταυτόχρονα. Ο αμυδρός οπίσθιος φωτισμός, η φθορά του βύσματος και η εμφάνιση ειδώλων μαζί είναι ένας αξιόπιστος δείκτης του τέλους της διάρκειας ζωής, όχι ένα μεμονωμένο σφάλμα που μπορεί να διορθωθεί. Η αντικατάσταση έχει επίσης νόημα όταν μια τρέχουσα μονάδα προσφέρει καλύτερες προδιαγραφές - υψηλότερη φωτεινότητα, ευρύτερη θερμοκρασία λειτουργίας, καλύτερη προστασία εισόδου - που θα μείωνε το μελλοντικό φόρτο συντήρησης.
Πριν δεσμευτείτε σε οποιοδήποτε μονοπάτι, επεξεργαστείτε αυτές τις πέντε ερωτήσεις:
- Είναι αυτή η πρώτη αποτυχία της μονάδας ή έχει αποτύχει στο παρελθόν;
- Περιορίζεται το σφάλμα σε ένα μόνο, αντικαταστάσιμο εξάρτημα;
- Το συνολικό κόστος επισκευής - ανταλλακτικών, εργασίας και χρόνου διακοπής λειτουργίας - παραμένει σαφώς χαμηλότερο από το κόστος αντικατάστασης;
- Θα διαρκέσει ρεαλιστικά η επισκευασμένη μονάδα για την υπόλοιπη απαίτηση σέρβις του συστήματος;
- Μια τρέχουσα αντικατάσταση προσφέρει ουσιαστικά καλύτερες προδιαγραφές για αυτήν την εφαρμογή;
Εάν τρεις ή περισσότερες απαντήσεις ευνοούν την αντικατάσταση, αυτή είναι γενικά η πιο ξεκάθαρη διαδρομή. Περιηγηθείτε στο πλήρεςγκάμα προϊόντωνήμιλήστε με έναν ειδικόσχετικά με την προμήθεια. Για περιβάλλοντα λιανικής και σήμανσης,προσαρμοσμένες διαμορφώσεις LCD για σήμανση λιανικήςσυχνά προσφέρουν καλύτερα μακροπρόθεσμα-οικονομικά στοιχεία από μια άμεση ανταλλαγή-για-όπως.
Προληπτική συντήρηση
- Περιβαλλοντικοί έλεγχοι:Αναπτύξτε μέσα στο ονομαστικό εύρος θερμοκρασίας και υγρασίας της μονάδας, χρησιμοποιώντας τις χειρότερες-συνθήκες για τον προγραμματισμό. Σε περιβάλλοντα υψηλής-υγρασίας, τα σφραγισμένα περιβλήματα με επαληθευμένες αξιολογήσεις IP αποτελούν απαίτηση και όχι προφύλαξη.
- Διαχείριση ενέργειας:Χρησιμοποιήστε ρυθμιζόμενα αναλώσιμα με προστασία από υπερτάσεις υλικού. Αποφύγετε τη συνεχή λειτουργία οπίσθιου φωτισμού στη μέγιστη φωτεινότητα - ο προσαρμοστικός έλεγχος φωτεινότητας μειώνει τη φθορά των LED χωρίς ορατό αντίκτυπο στη χρηστικότητα.
- Προγραμματισμένες επιθεωρήσεις:Ελέγχετε κάθε μήνα - τη θέση του συνδετήρα και αναζητήστε συμπύκνωση. Τριμηνιαία - εκτελέστε ένα μοτίβο διαγνωστικών δοκιμών και επαληθεύστε την τάση τροφοδοσίας υπό φορτίο. Κάθε χρόνο - ελέγχετε τον κυματισμό τροφοδοσίας και επιθεωρήστε τα οπτικά στρώματα για αποκόλληση ή γήρανση του πολωτή.

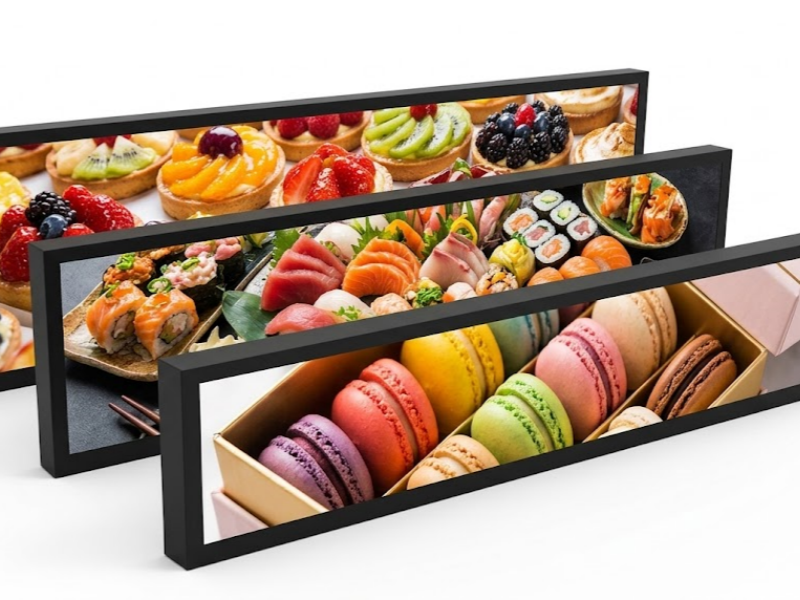

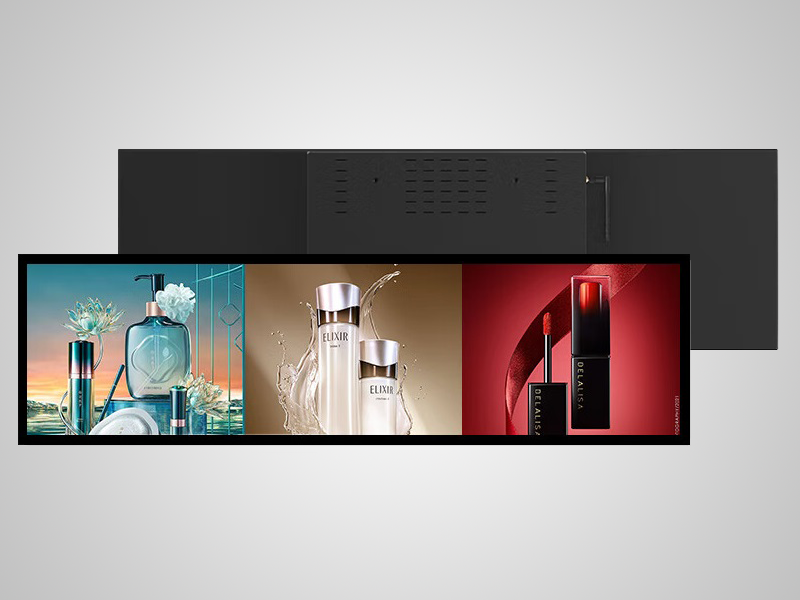

Γιατερματικό αυτοεξυπηρέτησης-αναπτύξεις που εκτελούνται συνεχώς σε-περιβάλλοντα υψηλής επισκεψιμότητας, ο τριμηνιαίος έλεγχος είναι η μεμονωμένη δραστηριότητα συντήρησης με την υψηλότερη-τιμή.Τεντωμένες οθόνες LCD που χρησιμοποιούνται σε περιβάλλοντα σούπερ μάρκεταντιμετωπίζουν συγκεκριμένη έκθεση στην υγρασία και τα χημικά καθαρισμού που τα τυπικά προγράμματα συντήρησης ενδέχεται να μην αντιμετωπίζουν πλήρως.
Συχνές Ερωτήσεις
Η οθόνη LCD εμφανίζει μια λευκή οθόνη - είναι χαλασμένο το πλαίσιο;
Όχι απαραίτητα. Μια λευκή οθόνη είναι πιο συχνά μια αποτυχία επικοινωνίας ή προετοιμασίας παρά φυσική βλάβη. Επαληθεύστε τη διαμόρφωση πρωτοκόλλου - ρυθμός baud, λειτουργία SPI ή διεύθυνση I2C - στο φύλλο δεδομένων της λειτουργικής μονάδας. Αυτό είναι ιδιαίτερα σημαντικό μετά από ενημέρωση υλικολογισμικού ή αλλαγή πλακέτας όπου οι ρυθμίσεις ενδέχεται να μην έχουν μεταφερθεί σωστά.
Πώς μπορώ να καταλάβω εάν ο οπίσθιος φωτισμός ή η οθόνη LCD έχει αποτύχει;
Λάμψτε έναν φακό στην επιφάνεια της οθόνης υπό γωνία σε ένα αμυδρό δωμάτιο. Εάν μπορείτε να δείτε μια αχνή εικόνα, ο πίνακας παράγει σωστά την έξοδο και μόνο ο οπίσθιος φωτισμός έχει αποτύχει. Η απουσία εικόνας κάτω από έναν φακό σημαίνει ότι το σφάλμα βρίσκεται στον πίνακα, στην πλακέτα του προγράμματος οδήγησης ή στη διαδρομή σήματος μεταξύ τους.
Μπορεί να διορθωθεί μια οθόνη που τρεμοπαίζει χωρίς αντικατάσταση της μονάδας;
Στις περισσότερες περιπτώσεις, ναι. Το τρεμόπαιγμα προκαλείται συνήθως από ένα χαλαρό καλώδιο με κορδέλα, έναν οριακό σύνδεσμο συγκόλλησης ή από υπερβολικό κυματισμό παροχής. Η επανατοποθέτηση των συνδετήρων και η επαλήθευση της σταθερότητας της τάσης τροφοδοσίας υπό φορτίο επιλύει τα περισσότερα παράπονα που τρεμοπαίζουν πριν χρειαστεί αντικατάσταση εξαρτήματος.
Είναι ασφαλές να ενεργοποιήσετε μια οθόνη που έχει εκτεθεί σε υγρασία;
Όχι. Αφήστε τη μονάδα να στεγνώσει πλήρως σε περιβάλλον χαμηλής-υγρασίας προτού βάλετε ρεύμα. Η ενεργοποίηση μιας υγρής οθόνης ενέχει τον κίνδυνο διάβρωσης του ηλεκτροδίου και βραχυκυκλωμάτων που μπορεί να βλάψουν μόνιμα τον πίνακα.
Γιατί η οθόνη μου λειτουργεί στον πάγκο αλλά αποτυγχάνει στο γήπεδο;
Διακοπτόμενα πεδία-μόνο οι αστοχίες προκαλούνται σχεδόν πάντα από θερμική διαστολή στη θερμοκρασία λειτουργίας, από δόνηση-επαγόμενη διακοπή σύνδεσης ή συμπύκνωση κατά την εκκίνηση. Αντιγράψτε το πραγματικό περιβάλλον ανάπτυξης - θερμοκρασία, κραδασμούς, υγρασία - κατά τη διάρκεια δοκιμών σε πάγκο. Για καθοδήγηση σχετικά με την επιλογή υλικού που χειρίζεται πιο συνεπή τις απαιτητικές συνθήκες,αυτή η επισκόπηση των επιλογών οθόνης LCD υψηλής απόδοσης-καλύπτει τις διαφορές προδιαγραφών που έχουν μεγαλύτερη σημασία.
Σύναψη
Οι αστοχίες της μονάδας LCD είναι ευανάγνωστες μόλις μάθετε τι να αναζητήσετε. Ένας σκοτεινός πίνακας, μια οθόνη που τρεμοπαίζει, μια αλλοιωμένη έξοδος - αντιστοιχίζεται σε μια διαχειρίσιμη λίστα πιθανών αιτιών και μια δομημένη διαγνωστική διαδικασία βρίσκει το πραγματικό σφάλμα πιο γρήγορα από την τυχαία αντικατάσταση στοιχείων. Η ίδια διαδικασία σας λέει επίσης ξεκάθαρα πότε η επισκευή έχει ολοκληρωθεί και η αντικατάσταση είναι η σωστή απάντηση.
Εάν μια πρόσφατη αποτυχία έχει θέσει νέο υλικό στην ατζέντα σας, εξερευνήστεπώς συγκρίνονται οι σύγχρονες εμπορικές οθόνες LCD με τις παραδοσιακές επιλογές οθόνης, ήυποβάλετε μια έρευναγια να συζητήσετε τις συγκεκριμένες απαιτήσεις της αίτησής σας.
