Οι ηλεκτρονικές ετικέτες ραφιών (ESL) μεταμορφώνουν τον τρόπο με τον οποίο οι λιανοπωλητές διαχειρίζονται τις τιμές. Η διαδικασία εγκατάστασης καθορίζει εάν ένα κατάστημα αποκτά ανταγωνιστικό πλεονέκτημα ή κληρονομεί ένα ακριβό βάρος συντήρησης.
Βασικές Αρχιτεκτονικές Συστημάτων
Ένα σύστημα ESL αποτελείται από τέσσερα αλληλοεξαρτώμενα στοιχεία. Η κατανόηση των σχέσεών τους αποτρέπει τα δαπανηρά λάθη που κάνουν επανειλημμένα οι ομάδες.

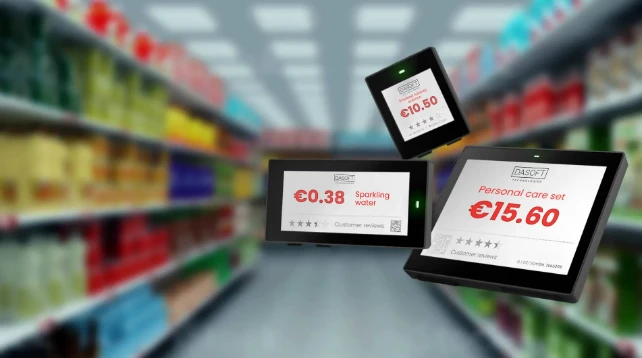

Ηλεκτρονικές Ετικέτεςχρησιμοποιούν τεχνολογία ηλεκτροφορητικής απεικόνισης. Οι μικροκάψουλες που περιέχουν φορτισμένα ασπρόμαυρα σωματίδια μεταναστεύουν υπό την εφαρμοζόμενη τάση, δημιουργώντας σταθερές εικόνες που παραμένουν χωρίς ρεύμα. Αυτή η φυσική επιτρέπει τη διάρκεια ζωής της μπαταρίας 3-5 ετών υπό κανονικές συνθήκες λειτουργίας-Η σειρά Nebular του Hanshow φτάνει σταθερά τα 5 χρόνια, ενώ ορισμένοι Κινέζοι κατασκευαστές οικονομικού κόστους μόλις τα καταφέρνουν στα 2,5 χρόνια. Τα μεγέθη οθόνης κυμαίνονται από 1,54 ίντσες για τις τυπικές άκρες ραφιών έως 12,2 ίντσες για προωθήσεις με το τελικό καπάκι.

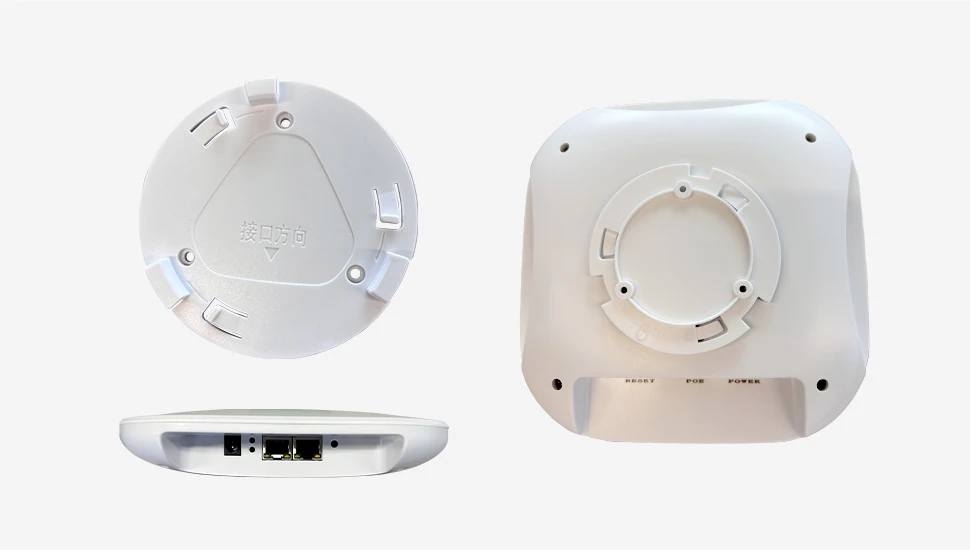

Σταθμοί Βάσης (Σημεία Πρόσβασης)γεφυρώστε την υποδομή δικτύου και την ασύρματη επικοινωνία ετικετών. Το σύστημα VUSION της SES-imagotag λειτουργεί στα 2,4 GHz, ενώ το Pricer χρησιμοποιεί ένα αποκλειστικό υβριδικό υπέρυθρο/RF σε ορισμένα μοντέλα. Κάθε σταθμός βάσης διαχειρίζεται εκατοντάδες έως χιλιάδες ετικέτες εντός της ακτίνας κάλυψής του-SES-Η imagotag ισχυρίζεται 15.000 ανά σημείο πρόσβασης, αλλά ο ρεαλιστικός αριθμός είναι 2.000-3.000 σε ένα πυκνό περιβάλλον λιανικής πριν αρχίσουν να εμφανίζονται απαράδεκτα ποσοστά πτώσης.
Ο διακομιστής διαχείρισηςεκτελεί τη στοίβα λογισμικού ESL. Διατηρεί τη βάση δεδομένων του προϊόντος, αποδίδει πρότυπα εμφάνισης, θέτει σε ουρές εντολές ενημέρωσης και καταγράφει συμβάντα συστήματος. Οι αναπτύξεις cloud έχουν βελτιωθεί σημαντικά τα τελευταία τρία χρόνια. Για τους περισσότερους λιανοπωλητές κάτω των 10.000 ετικετών, το cloud είναι πλέον η προεπιλεγμένη πρόταση.

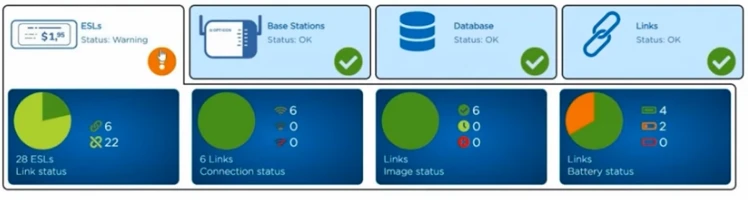

Λογισμικό διαχείρισηςπαρέχει τη διεπαφή ελέγχου για την καταχώριση ετικετών, τη σχεδίαση προτύπων, τον προγραμματισμό περιεχομένου και την παρακολούθηση του συστήματος. Η ποιότητα του API διαφέρει πολύ μεταξύ των προμηθευτών. Η τεκμηρίωση του API του Pricer είναι εξαιρετική. Το SES-imagotag's έχει βελτιωθεί αλλά εξακολουθεί να έχει κενά. Μερικοί από τους μικρότερους προμηθευτές έχουν API που φαίνονται σαν εκ των υστέρων.
Έρευνα Χώρου: Το Ίδρυμα μιας Επιτυχημένης Εγκατάστασης
Σύμφωνα με μια μελέτη του 2022 από το Retail Industry Leaders Association, οι ανεπαρκείς έρευνες τοποθεσίας συμβάλλουν στο 60% περίπου των αποτυχιών ανάπτυξης ESL που απαιτούν σημαντική επανεξέταση.
Απαιτεί μια αυστηρή έρευνατρεις ώρες τουλάχιστονγια ένα κατάστημα 2.000-τ.μ.

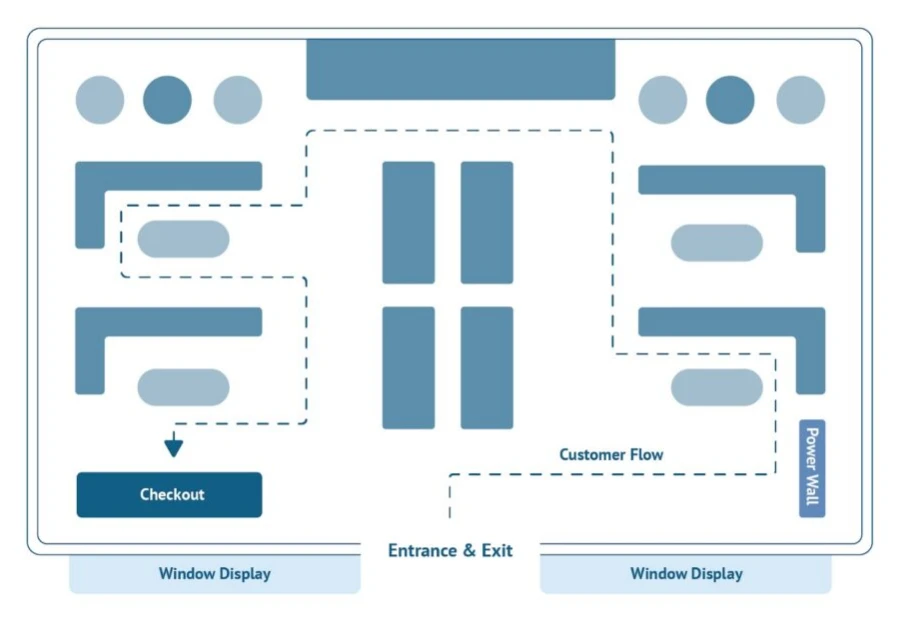

Αξιολόγηση Φυσικού Περιβάλλοντος
Τεκμηρίωση Κάτοψης
Αποκτήστε ή δημιουργήστε λεπτομερείς κατόψεις που δείχνουν τις θέσεις, τους προσανατολισμούς, τα ύψη και τα υλικά κατασκευής των ραφιών. Οι απαιτούμενες πληροφορίες περιλαμβάνουν τοποθεσίες και τύπους μονάδων ψύξης, δομικές κολώνες και τοίχους, διακυμάνσεις ύψους οροφής και υπάρχουσα ηλεκτρική και δικτυακή υποδομή.
Οι κατόψεις που παρέχονται από το κατάστημα πρέπει να επαληθεύονται. Μια εγκατάσταση Kroger στο Οχάιο είχε μια παρεχόμενη κάτοψη που ήταν τεσσάρων ετών και δεν παρουσίαζε πλήρη ανακαίνιση του τμήματος ψύξης. Οι θέσεις των σταθμών βάσης απαιτούσαν επανασχεδιασμό τη δεύτερη ημέρα της εγκατάστασης. Αυτή η κατάσταση μπορεί να αποφευχθεί με την κατάλληλη επαλήθευση.
Ταξινόμηση ραφιών
Κάθε τύπος ραφιών συμπεριφέρεται διαφορετικά για τα σήματα RF και η κατανόηση του τι υπάρχει στο κατάστημα είναι απαραίτητη πριν παραγγείλετε εξοπλισμό τοποθέτησης.
Τυπικές μεταλλικές γόνδολες-το ψωμί και το βούτυρο των περισσότερων καταστημάτων λιανικής-προκαλούν μέτρια εξασθένηση του σήματος. Τα κλιπ ράγας λειτουργούν καλά εδώ. Τα κλιπ της σειράς K{3}} της Pricer και τα κλιπ SmartTAG της SES- της imagotag έχουν δείξει σταθερή επιτυχία.Ράφια συρμάτινου καλαθιούείναι πραγματικά πιο εύκολο να δουλέψεις, καθώς ο ανοιχτός σχεδιασμός δημιουργεί ελάχιστες παρεμβολές ραδιοσυχνοτήτων. Οι προσαρμογείς άγκιστρου είναι αποτελεσματικοί, αν και μπορεί να προκύψουν προβλήματα δόνησης σε περιοχές παραγωγής υψηλής{1}}επισκεψιμότητας όπου οι πελάτες αρπάζουν συνεχώς αντικείμενα.
Γυάλινες προθήκεςείναι απλές-χαμηλή εξασθένηση και λειτουργεί είτε αυτοκόλλητη είτε μαγνητική στερέωση. 3Η ταινία M VHB προτιμάται για μόνιμες εγκαταστάσεις, επειδή δεν μετατοπίζεται με την πάροδο του χρόνου.Θήκες ψυγείων με κλειστές πόρτες-αυτή είναι η διαμόρφωση που προκαλεί αποτυχίες του έργου. Σοβαρή εξασθένηση συμβαίνει μέσω του γυαλιού και του μεταλλικού σκελετού. Μόνο εξωτερική μαγνητική βάση. Η εσωτερική τοποθέτηση δεν πρέπει να επιχειρείται ανεξάρτητα από τις διαβεβαιώσεις του προμηθευτή. Τα ποσοστά πτώσης είναι πάντα απαράδεκτα με εσωτερική τοποθέτηση.
Μονάδες κατάψυξηςείναι ακόμη χειρότερα. Δεν συνιστάται η εσωτερική τοποθέτηση. Περίοδος. Ο πειραματισμός με προέκταση εμβέλειας, ειδικές κεραίες και επανατοποθέτηση δεν έχει δώσει αξιόπιστα αποτελέσματα. Τοποθετήστε εξωτερικά ή μην τοποθετήσετε καθόλου.

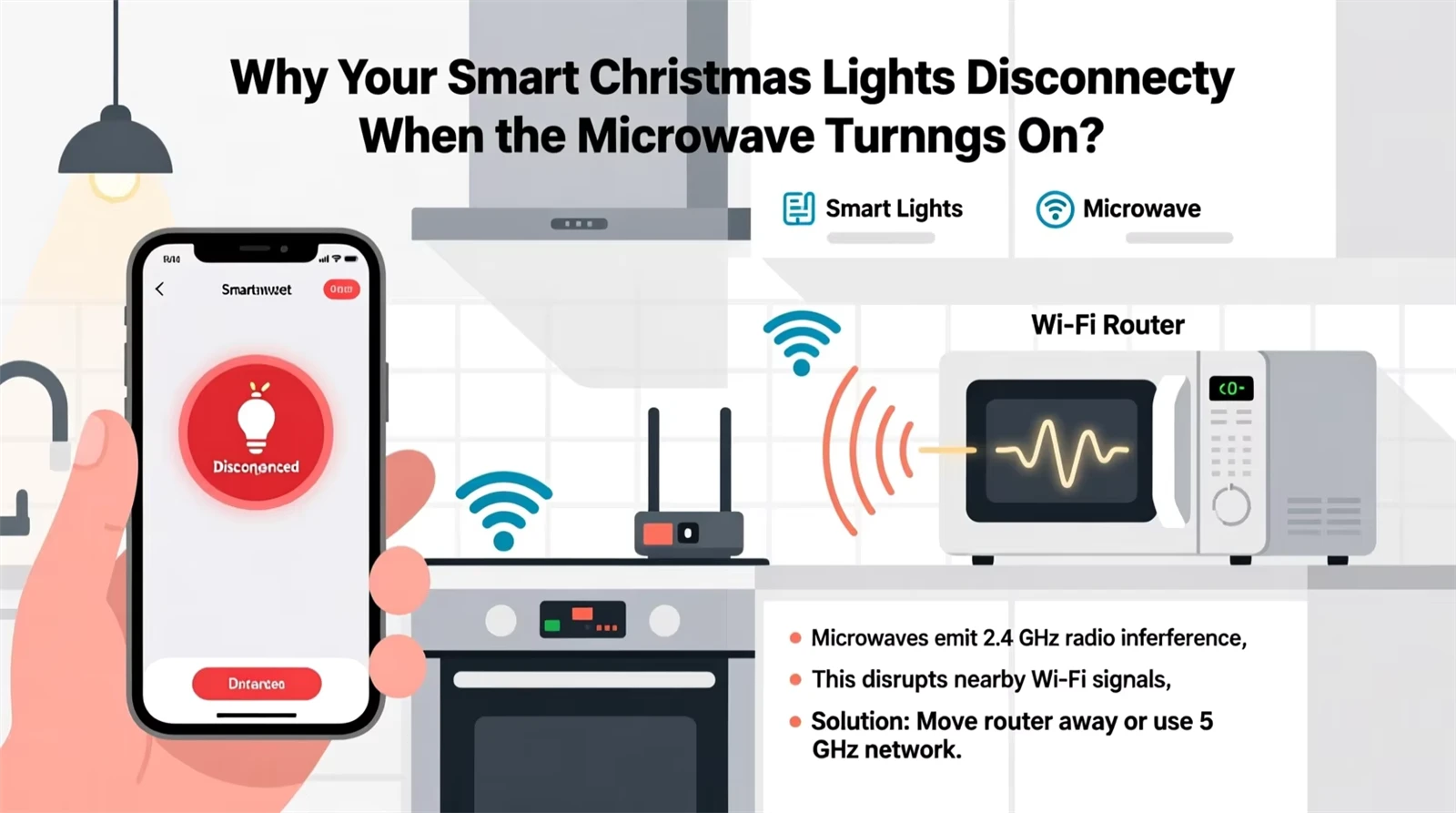

Ανάλυση Περιβάλλοντος RF
Τεκμηριώστε όλους τους εκπομπούς 2,4 GHz. Τα σημεία πρόσβασης WiFi είναι προφανή-να καταγράψουν τις εκχωρήσεις καναλιών. Αλλά μην ξεχνάτε τους φάρους Bluetooth (ολοένα και πιο συνηθισμένους για τα αναλυτικά στοιχεία πελατών), τις ασύρματες κάμερες ασφαλείας, τους φούρνους μικροκυμάτων σε δωμάτια διαλειμμάτων και τους αισθητήρες IoT.
Ορισμένα συστήματα φωτισμού LED-ιδιαίτερα τα έξυπνα/συνδεδεμένα-παράγουν αρκετό θόρυβο 2,4 GHz για να προκαλέσουν διακοπτόμενες αποτυχίες ανανέωσης. Η εγκατάσταση του καταστήματος One Target απαιτούσε δύο ημέρες αντιμετώπισης προβλημάτων προτού εντοπιστεί η συσχέτιση με το νέο σύστημα ελέγχου φωτισμού. Ελέγξτε τα πάντα.
Η προσέγγιση του σχολικού βιβλίου περιλαμβάνει υπολογισμούς απώλειας διαδρομής με τύπους όπως PL(d)=PL(d₀) + 10n log₁0(d/d0) + Xσ. Στην πράξη, οι πρόχειροι εμπειρικοί κανόνες μαθαίνονται και στη συνέχεια επικυρώνονται με δοκιμές. Οι μεταλλικές γόνδολες μειώνουν την εμβέλεια σε ίσως 12-15 μέτρα ανά σταθμό βάσης. Κοντά στο ψυγείο, κόψτε το στη μέση. Πίσω από τσιμεντένιες κολώνες, απαιτείται οπτική επαφή- ή ειδικός σταθμός βάσης. Το τεστ βάδισης-που καλύφθηκε αργότερα-είναι αυτό που στην πραγματικότητα δείχνει αν λειτουργεί η κάλυψη.
Ετικέτα ποσοτικός προγραμματισμός
Μετρήστε SKU ανά γραμμικό μέτρο χώρου ραφιού για κάθε τμήμα. Το παντοπωλείο εκτελεί συνήθως 8-12 SKU ανά μέτρο. Η υγεία και η ομορφιά είναι παντού-τα τυπικά ράφια φαρμακείων μπορεί να είναι 15-20, αλλά μια οθόνη τύπου Sephora μπορεί να χτυπήσει 40+. Η Electronics τρέχει αραιά με 3-6 ανά μέτρο. Ενδύματα παρόμοια στο 4-8.
Πολλαπλασιάστε με το συνολικό μήκος ραφιού ανά τμήμα. Προσθέτω5% απρόβλεπτογια εισαγωγές νέων προϊόντων-ή10%εάν ο πωλητής κάνει συχνές αλλαγές πλανογράμματος.
Για κατανομή μεγέθους, οι περισσότερες αναπτύξεις καταλήγουν γύρω60-70% μικρές ετικέτες (1,54"), 15-20% μεσαίο (2,13"), και το υπόλοιπο μοιράζεται μεταξύ 2,9" και μεγαλύτερων μεγεθών. Οι έμποροι λιανικής συνήθως υποπαραγγέλνουν αρχικά το μέγεθος 2,9" και μετά επιστρέφουν για περισσότερα. Οι διαφημιστικές οθόνες δημιουργούν περιθώριο κέρδους και οι υπεύθυνοι καταστημάτων θέλουν μεγαλύτερες ετικέτες για αυτά τα σημεία. Προϋπολογισμός ανάλογα.
Δικτυακή Υποδομή
Ποσότητα σταθμού βάσης
Η θεωρητική κάλυψη σε ελεύθερο χώρο είναι 25-30 μέτρα. Αυτός ο αριθμός είναι άχρηστος σε ένα πραγματικό κατάστημα. Με τα μεταλλικά ράφια η ρεαλιστική σειρά είναι10-15 μέτρα. Οι ζώνες ψύξης πέφτουν σε5-8 μέτρα.
Ο πραγματικός υπολογισμός δεν είναι περίπλοκος. Διαχωρίστε το δάπεδο σε ζώνες ανά τύπο εμποδίου, εφαρμόστε τη ρεαλιστική ακτίνα κάλυψης για κάθε ζώνη, συνοψίστε τους σταθμούς βάσης που χρειάζονται και, στη συνέχεια, προσθέστε20% απόλυση. Αυτός ο πλεονασμός είναι που διατηρεί το ποσοστό επιτυχίας ανανέωσης πάνω από 99% και αποτρέπει τις μεταμεσονύχτιες κλήσεις έκτακτης ανάγκης όταν ένας σταθμός βάσης πεθαίνει.
Ένα παντοπωλείο 2.000 τετραγωνικών μέτρων χάλασε ως εξής: η τυπική εμπορική περιοχή είχε περίπου 1.400 τετραγωνικά μέτρα και χρειαζόταν 4 σταθμούς βάσης. Το τμήμα ψύξης στα 400 τετραγωνικά μέτρα απαιτούσε 3 σταθμούς βάσης λόγω της μειωμένης εμβέλειας. Μια μικρή περιοχή καλλυντικών υψηλής{9}}πυκνότητας χρειαζόταν τον δικό της σταθμό βάσης. Το σύνολο έφτασε στο 8 και με πλεονασμό η παραγγελία ήταν 10.
Ο προμηθευτής-SES-imagotag σε αυτήν την περίπτωση-παρέθεσε το 6. Δεν έκαναν λάθος από καθαρής κάλυψης. Αλλά 6 σταθμοί βάσης θα είχαν προσφέρει ρυθμούς ανανέωσης ίσως 97%. Η ανάπτυξη των 10 μονάδων φτάνει σταθερά στο 99,5%+. Αυτή η διαφορά 2,5% μεταφράζεται σε 75 ετικέτες που δεν ενημερώνονται για την έκπτωση του Σαββατοκύριακου σε ένα κατάστημα 3.000 ετικετών. Το επιπλέον κόστος υλικού είναι δικαιολογημένο.
Τοποθέτηση
Τοποθετήστε μεταξύ3,0-4,0 μέτραπάνω από το επίπεδο του δαπέδου. Χαμηλότερα από αυτό και τα εμπόδια στο ράφι σκοτώνουν την κάλυψη. Οι υψηλότερες ετικέτες ραφιών και η ισχύς σήματος προς τα κάτω-χάνονται-που συχνά είναι SKU υψηλής-ταχύτητας που χρειάζονται αξιόπιστες ενημερώσεις.
Οριζόντια, τοποθετήστε σε διασταυρώσεις διαδρόμων όπου υπάρχουν καθαρές οπτικές γραμμές σε πολλαπλές κατευθύνσεις. Μην τοποθετείτε ποτέ ακριβώς πάνω από τις μονάδες ψύξης. Η παρεμβολή του συμπιεστή από μόνη της θα προκαλέσει προβλήματα.

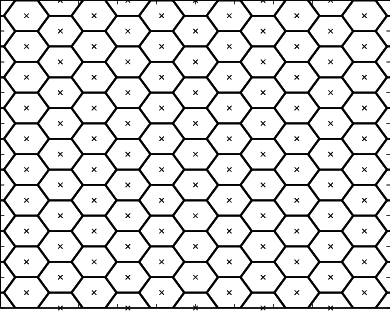

Αναπτύξτε σε αμοτίβο εξαγωνικού πλέγματοςπαρά τετράγωνο. Οι εξαγωνικές κυψέλες παρέχουν περίπου 13% καλύτερη κάλυψη περιοχής με τον ίδιο αριθμό σταθμών βάσης. Αυτό έχει μετρηθεί σε πολλαπλές αναπτύξεις.
Διακόπτες και καλωδίωση

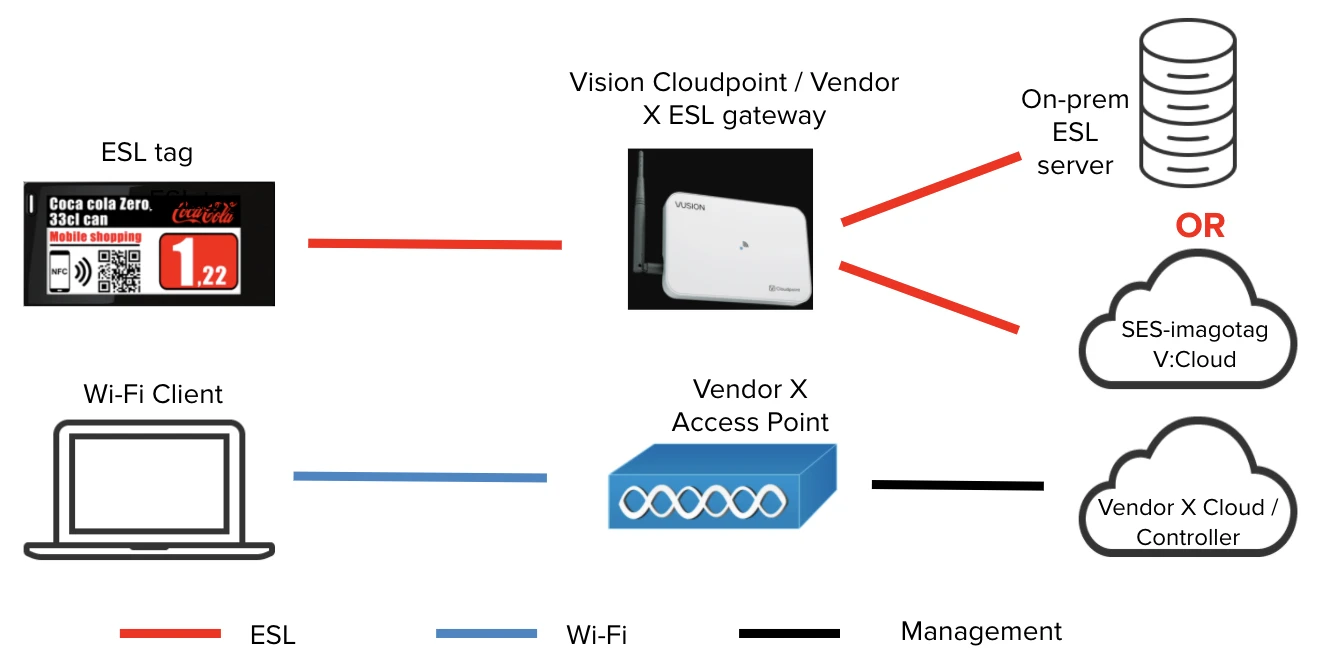

Διακόπτες PoE+απαιτούνται-802.3at με τουλάχιστον 25.5W ανά θύρα. Χρησιμοποιήστε gigabit, όχι Fast Ethernet. Τα δεδομένα εικόνας για μεγαλύτερες ετικέτες θα συμφορηθούν σε συνδέσμους 100 Mbps. Αποκτήστε έναν διαχειριζόμενο διακόπτη για τμηματοποίηση VLAN και QoS. Ο αριθμός των θυρών θα πρέπει να είναι ο αριθμός των σταθμών βάσης συν 30% ελεύθερος χώρος για μελλοντική επέκταση.
Για καλωδίωση,Θωρακισμένο Cat6 ή 6A, 90 μέτρα μέγιστη διαδρομή ανά TIA-568, κρατήστε απόσταση 30 cm από τα καλώδια τροφοδοσίας σε παράλληλες διαδρομές. Χρησιμοποιήστε αγωγό ή δίσκο καλωδίων, ειδικά σε καταστήματα όπου η υποδομή οροφής είναι ορατή. Τίποτα από αυτά δεν αφορά το ESL--είναι τυπική καλή πρακτική εγκατάστασης δικτύου.
Εγκατάσταση σταθμού βάσης

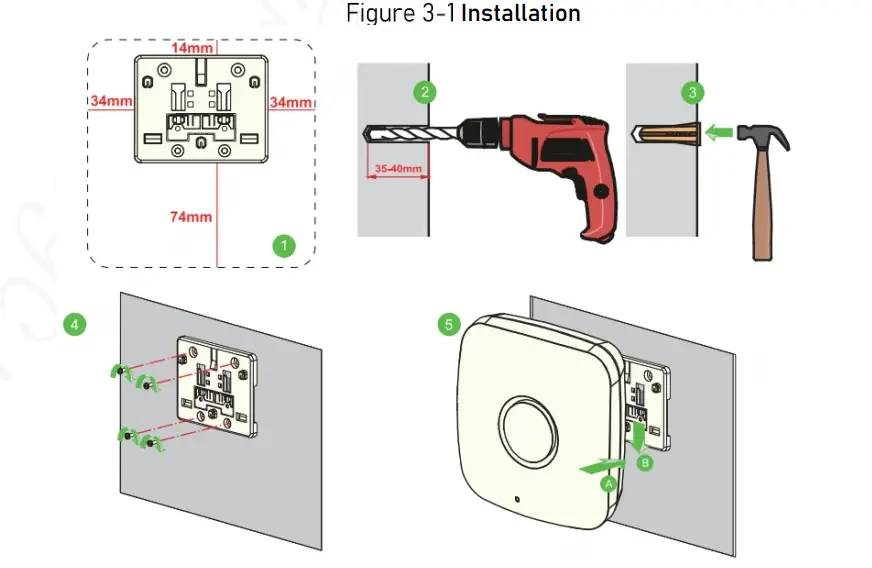

Απαιτούμενα εργαλεία και υλικά
Ηλεκτρικό τρυπάνι με λειτουργία σφύρας, μύτες τοιχοποιίας 8mm (φέρτε ανταλλακτικά γιατί το σκυρόδεμα οροφής τα τρώει), εργαλείο σύσφιξης καλωδίων, ελεγκτής καλωδίων, μετρητής απόστασης λέιζερ, αλφάδι, κατσαβίδι ροπής. Για υλικά: βραχίονες στήριξης που παρέχονται από τον πωλητή- (δεν αντικαθίστανται), αγκυρώσεις επέκτασης, καλώδια επικάλυψης Cat6 σε διάφορα μήκη, δεσμοί καλωδίων με αντοχή στην υπεριώδη ακτινοβολία-και ετικέτες καλωδίων.
Οι ετικέτες των καλωδίων δεν είναι προαιρετικές.
Διαδικασία εγκατάστασης
Μεταφέρετε τις συντεταγμένες του σταθμού βάσης από το σχεδιασμό σε φυσικές τοποθεσίες χρησιμοποιώντας το μετρητή απόστασης λέιζερ. Σημειώστε τις οπές στερέωσης. Τραβήξτε φωτογραφίες σε αυτό το στάδιο-όταν ο πελάτης ρωτά γιατί ένας σταθμός βάσης βρίσκεται σε μια συγκεκριμένη τοποθεσία έξι μήνες αργότερα, η τεκμηρίωση αποθηκεύει ορίσματα.
Ανοίξτε τρύπες, τοποθετήστε άγκυρες, ασφαλίστε τους βραχίονες, επαληθεύστε τη στάθμη, τη ροπή σύμφωνα με τις προδιαγραφές (συνήθως 2-3 Nm για M6 στις αγκυρώσεις). Δρομολογήστε το καλώδιο δικτύου από το διακόπτη PoE σε κάθε θέση, αφήνοντας βρόχους σέρβις 1 μέτρου σε κάθε άκρο. Στερεώστε τα καλώδια σε διαστήματα 1 μέτρου και βάλτε ετικέτα και στα δύο άκρα.
Ελέγξτε κάθε τρέξιμο καλωδίου πριν τοποθετήσετε το σταθμό βάσης.Τερματίστε με RJ45 σύμφωνα με το πρότυπο T568B και, στη συνέχεια, δοκιμάστε τη συνέχεια και την εκχώρηση ακίδων. Αποτελέσματα εγγράφων.
Μόλις επαληθευτούν τα καλώδια, συνδεθείτε στο σταθμό βάσης, τοποθετήστε σε βραχίονα, επαληθεύστε ότι η λυχνία LED τροφοδοσίας ανάβει υποδεικνύοντας επιτυχή διαπραγμάτευση PoE. Καταγράψτε τη διεύθυνση MAC και τη φυσική τοποθεσία. Η μονάδα θα πρέπει να εμφανιστεί στο λογισμικό διαχείρισης εντός 60 δευτερολέπτων. Εάν δεν συμβαίνει, ελέγξτε πρώτα τον τερματισμό του καλωδίου - 90% του χρόνου που είναι το πρόβλημα, όχι μια ελαττωματική μονάδα.
Εγκατάσταση ετικέτας
Προ-Προετοιμασία εγκατάστασης
Οι ετικέτες αποστέλλονται σε λειτουργία βαθύ ύπνου. Η ενεργοποίηση διαφέρει ανάλογα με τον κατασκευαστή και αυτό έχει προκαλέσει περισσότερο χαμένο χρόνο από σχεδόν οποιοδήποτε άλλο πρόβλημα.SES-εικονοετικέταχρησιμοποιεί ένα πάτημα κουμπιού-κρατήστε πατημένο το κουμπί που βρίσκεται σε εσοχή για 3-5 δευτερόλεπτα μέχρι να αναβοσβήσει η λυχνία LED.Τιμοκατάλογοςοι ετικέτες ενεργοποιούνται αυτόματα- όταν ανιχνεύουν ένα έγκυρο σήμα σταθμού βάσης.Χανσχόουχρησιμοποιεί κυρίως αφαίρεση καρτέλας μπαταρίας.Έδαφοςαπαιτεί ένα πέρασμα μαγνητικής ενεργοποίησης σε μια καθορισμένη περιοχή αισθητήρα.
Η μέθοδος ενεργοποίησης πρέπει να είναι γνωστή πριν από την ημέρα εγκατάστασης. Οι ομάδες έχουν σπαταλήσει ώρες γιατί κανείς δεν μπήκε στον κόπο να διαβάσει εκ των προτέρων τη διαδικασία ενεργοποίησης.
Εγγραφή παρτίδαςαξίζει τον χρόνο εγκατάστασης. Εξαγωγή σειριακών αριθμών από τεκμηρίωση αποστολής, εισαγωγή σε λογισμικό διαχείρισης, εκ των προτέρων-ανάθεση σε κωδικούς τοποθεσίας. Αυτό μειώνει τον χρόνο εγκατάστασης ανά{3}}ετικέτα κατά περίπου 40%. Η μαζική εισαγωγή της SES-imagotag λειτουργεί ομαλά. Το Hanshow απαιτεί συγκεκριμένη μορφοποίηση CSV που δεν είναι καλά τεκμηριωμένη-καλέστε την υποστήριξή τους για πρότυπα εάν η τυπική εισαγωγή παρουσιάζει σφάλματα.
Μέθοδοι δεσίματος
Για προγραμματισμένες αναπτύξεις με προ-ανατεθειμένες θέσεις,διαδοχική δέσμευσηλειτουργεί καλά. Ο τεχνικός πηγαίνει στην καθορισμένη θέση, σαρώνει τον γραμμωτό κώδικα της ετικέτας, το σύστημα επιβεβαιώνει την εκ των προτέρων{{1}αποστολή, τοποθετεί τεχνικό, ενημερώνει τις ουρές του συστήματος. Οι έμπειροι εγκαταστάτες χτυπούν 80-100 ετικέτες ανά ώρα με αυτόν τον τρόπο.
Δεσμευτικό σε πραγματικό-χρόνοέχει νόημα όταν τα πλανογράμματα δεν έχουν οριστικοποιηθεί. Σάρωση γραμμικού κώδικα προϊόντος στο ράφι, σάρωση γραμμικού κώδικα ετικετών, το σύστημα δημιουργεί δέσμευση εν κινήσει. Πιο αργό με 50-70 ετικέτες την ώρα, αλλά μερικές φορές απαραίτητο.
Χύμα δέσιμοΗ μεταφόρτωση μέσω CSV είναι ταχύτερη όταν είναι διαθέσιμα καθαρά δεδομένα. Επικυρώστε διεξοδικά πριν από τη μεταφόρτωση.
Φυσική τοποθέτηση
Τα περισσότερα ράφια λιανικής χρησιμοποιούν ράγες C-καναλιού ή Τ-κανάλι στις άκρες των ραφιών. Τα κοινά προφίλ είναιDBR 39(ύψος 39 mm, τυπικό σε ευρωπαϊκές υπεραγορές όπως η Carrefour),HL 30(30 mm, συνηθισμένο στα παντοπωλεία της Βόρειας Αμερικής) και διάφορα πλάτη Ταινιών δεδομένων στη λιανική αποθήκη. Ταιριάξτε το κλιπ με το προφίλ, τοποθετήστε τις γλωττίδες στο άνοιγμα της ράγας, ασκήστε πίεση προς τα κάτω ενώ γλιστράτε προς τα εμπρός, αφήστε το. Η τάση του ελατηρίου το κλειδώνει στη θέση του. Βεβαιωθείτε ότι η ετικέτα αντιστέκεται στην οριζόντια ολίσθηση-οι πελάτες θα τα χτυπούν συνεχώς.
Για μεταλλικές επιφάνειες χωρίς ράγες ή εξωτερική τοποθέτηση σε θήκες ψύξης,μαγνητικές βάσειςδουλέψτε μέσα από γυαλί πάχους έως περίπου 6 mm. Έτσι αντιμετωπίζονται οι κλειστές θήκες ψύξης. Καθαρίστε πρώτα την επιφάνεια με ισοπροπυλική αλκοόλη.
Στερέωση με κόλλασε γυαλί, πλαστικό ή ξύλο είναι ουσιαστικά μόνιμη. 3Η ταινία M VHB δημιουργεί βιομηχανικούς δεσμούς- αντοχής. Η αφαίρεση απαιτεί θερμικό πιστόλι και συγκολλητικό διαλύτη και είναι πιθανή η ζημιά στην επιφάνεια. Βεβαιωθείτε ότι ο πελάτης το καταλαβαίνει αυτό πριν χρησιμοποιήσετε κόλλα.
Ακολουθία εγκατάστασης
Συμπληρώστε όλες τις ετικέτες στη ζώνη κάλυψης ενός σταθμού βάσης πριν μεταβείτε στον επόμενο. Αυτό επιτρέπει την άμεση επαλήθευση και εμποδίζει τους εγκαταστάτες να δημιουργήσουν σκιές ραδιοσυχνοτήτων που εμποδίζουν τις ενημερώσεις σε ήδη εγκατεστημένες ετικέτες-.
Σειρά προτεραιότητας:Τα τελειώματα και οι διαφημιστικές οθόνες πρώτα (μεγαλύτερη ορατότητα, ρολόγια διαχείρισης καταστήματος), δεύτερον τα περιμετρικά τμήματα (μεγαλύτερες διαδρομές καλωδίων, προβλήματα υποδομής νωρίς σύλληψη), τρίτοι οι γόνδολες κεντρικού καταστήματος (μεγαλύτερη πυκνότητα, πιο επαναλαμβανόμενες), οι ειδικοί χώροι τελευταία (εξοικονομήστε τις δύσκολες εργασίες ψύξης για όταν η ομάδα έχει ρυθμό).
Για αναπτύξεις άνω των 3.000 ετικετών, η δομή της ομάδας έχει σημασία. Ένας επόπτης που διαχειρίζεται τη ροή εργασιών και χειρίζεται την επικοινωνία διαχείρισης καταστήματος. Δύο άτομα σε σάρωση/σύνδεση με κινητές συσκευές. Τέσσερις εγκαταστάτες που κάνουν φυσική τοποθέτηση. Ένας επαληθευτής που επιβεβαιώνει την ακρίβεια της οθόνης και τα ζητήματα τεκμηρίωσης. Αυτή η διαμόρφωση διατηρείται400-500 ετικέτες την ώρα. Οι έμπειρες ομάδες μπορούν να χτυπήσουν 600+, αλλά δεν κάνουν προϋπολογισμό υποθέτοντας αυτόν τον ρυθμό.
Διαμόρφωση συστήματος
Διαστήματα ενημέρωσης
Αυτή είναι η αντιστάθμιση της διάρκειας ζωής της μπαταρίας και της ανταπόκρισης-.
Η ρύθμιση των πάντων να ενημερώνονται κάθε λίγα λεπτά ακούγεται τέλεια μέχρι να αντικατασταθούν οι ετικέτες μετά από 18 μήνες αντί για 4 χρόνια. Μια ετικέτα που ενημερώνεται κάθε 5 λεπτά εξαντλείται κατά προσέγγιση8 φορές πιο γρήγορααπό ένα σε κύκλο 2 ωρών. Μια αλυσίδα παντοπωλείων έθεσε ολόκληρο το τμήμα προϊόντων της σε ενημερώσεις 5 λεπτών, επειδή οι τιμές άλλαζαν συχνά και στη συνέχεια έπρεπε να αντικαταστήσει 400 ετικέτες δύο χρόνια αργότερα.
Η λογική προσέγγιση: χρήσηΔιαστήματα 1-2 ωρώνως προεπιλογή για τα περισσότερα στοιχεία. Μετακίνηση σεΕνημερώσεις 15-30 λεπτώνγια κατηγορίες με συχνές αλλαγές τιμών, όπως προϊόντα ή ανταγωνιστικά είδη παντοπωλείου. Κρατήστε το επιθετικόΡύθμιση 1-5 λεπτώνγια συγκεκριμένες SKU κατά τη διάρκεια συγκεκριμένων προωθήσεων, όχι ως γενική πολιτική.
Επιλογή καναλιού
Η ζώνη των 2,4 GHz έχει 14 κανάλια, αλλά μόνο1, 6 και 11δεν-αλληλεπικαλύπτονται σε περιοχές FCC. Ερευνήστε την υπάρχουσα ανάπτυξη WiFi και επιλέξτε κανάλια ESL για να ελαχιστοποιήσετε την επικάλυψη. Εάν το WiFi είναι στα κανάλια 1 και 6, βάλτε το ESL στο 11. Τα περισσότερα εταιρικά συστήματα WiFi μπορούν να προσαρμοστούν-να συντονίζονται με την ομάδα IT του πελάτη και όχι απλώς να εργάζονται γύρω από αυτά.
Ξεκινήστε την ισχύ μετάδοσης σε μεσαία (10-15 dBm). Αυξήστε μόνο εάν τα κενά κάλυψης παραμένουν μετά τη βελτιστοποίηση τοποθέτησης. Η άνοδος αυξάνει τις παρεμβολές με άλλα συστήματα 2,4 GHz, συμπεριλαμβανομένου του WiFi του καταστήματος.

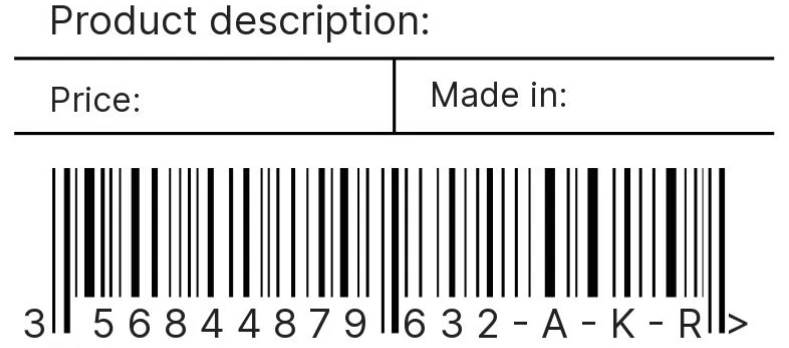

Σχεδιασμός προτύπων
Η τιμή πρέπει να είναι το μεγαλύτερο στοιχείο-γραμματοσειρά τουλάχιστον 48 σημείωνγια αναγνωσιμότητα σε απόσταση 1 μέτρου. Δευτερεύον όνομα προϊόντος. Μέγεθος γραμμωτού κώδικα για αξιόπιστη σάρωση,ελάχιστη μεγέθυνση 80%.για EAN-13. Η τιμολόγηση μονάδας απαιτείται νομικά στην ΕΕ και σε πολλές πολιτείες των ΗΠΑ, επομένως επαληθεύστε τις τοπικές απαιτήσεις. Οι διαφημιστικές σημαίες χρειάζονται χρώματα σε αντίθεση σε τρίχρωμες οθόνες. Σημειώστε ότι το κόκκινο αποδίδεται ως γκρι σε μονόχρωμες ετικέτες, οπότε σχεδιάστε ανάλογα.
Ολοκλήρωση
Δύο τρόποι σύνδεσης με τα επιχειρηματικά συστήματα.Μοντέλο ώθησηςέχει το ERP ή το POS να στέλνει ενημερώσεις τιμών μέσω API όταν πραγματοποιούνται αλλαγές-σε πραγματικό-συγχρονισμό, αλλά απαιτεί τροποποίηση του συστήματος προέλευσης.Μοντέλο έλξηςέχει το ερώτημα διακομιστή ESL σε ένα χρονοδιάγραμμα-πιο απλό στην εφαρμογή, αλλά εισάγει καθυστέρηση μεταξύ αλλαγής τιμής και ενημέρωσης ετικέτας.
Για είδη παντοπωλείου και ηλεκτρονικά είδη όπου οι τιμές αλλάζουν συχνά, το push αξίζει την προσπάθεια ενσωμάτωσης. Για περιβάλλοντα σταθερής τιμολόγησης, όπως καταστήματα υλικού, το pull λειτουργεί καλά.
Απευθείας σύνδεση με βάση δεδομένωνείναι επίσης μια επιλογή-ερώτημα στον πίνακα προϊόντων για εγγραφές που τροποποιήθηκαν από τον τελευταίο συγχρονισμό. Πάντα να συνδέεστε σε αντίγραφο, όχι σε παραγωγή. Ένα κακώς γραμμένο ερώτημα ESL κατέστρεψε ένα σύστημα POS κατά τη διάρκεια της Black Friday σε μία εγκατάσταση.
Οι πραγματικές κλήσεις API και τα ερωτήματα της βάσης δεδομένων είναι απλές αναρτήσεις REST και επιλογές SQL. Η πρόκληση είναι η ποιότητα των δεδομένων και ο χειρισμός σφαλμάτων, όχι η ίδια η τεχνική ενοποίηση.
Δοκιμή και επικύρωση
Δοκιμή βάδισης
Τοποθετήστε δοκιμαστικές ετικέτες σε όλο το κατάστημα, συμπεριλαμβανομένων θέσεων στα όρια κάλυψης-τέλος διαδρόμων, γωνίες, πίσω από κολώνες, κοντά και μέσα στις ζώνες ψύξης. Ενεργοποίηση ταυτόχρονης ενημέρωσης σε όλες τις δοκιμαστικές ετικέτες. Οποιαδήποτε ετικέτα δεν ενημερωθεί εντός 5 λεπτών υποδηλώνει κενό κάλυψης. Διορθώστε τα πριν συνεχίσετε.
Για πιο λεπτομερή ανάλυση, χρησιμοποιήστε εργαλεία έρευνας ραδιοσυχνοτήτων ή τα ενσωματωμένα-διαγνωστικά του συστήματος ESL για να χαρτογραφήσετε την ισχύ του σήματος. Αποδεκτό RSSI είναι-70 dBm ή ισχυρότερο. Μεταξύ -70 και -80 dBm είναι οριακό-θα λειτουργήσει, αλλά αναμένονται περιστασιακές αστοχίες. Ασθενέστερα από -80 dBm είναι απαράδεκτα. Το SES-imagotag εμφανίζει RSSI ανά ετικέτα στα διαγνωστικά τους. Το Hanshow απαιτεί ξεχωριστό εργαλείο έρευνας.
Λειτουργικός Έλεγχος
Εκτελέστε μια πλήρη-ανανέωση καταστήματος. Μετρήσεις στόχου:99% επιτυχία στην πρώτη προσπάθεια, 99,9% μετά από αυτόματη επανάληψη, ολοκλήρωση κάτω από 15 λεπτά για καταστήματα κάτω των 5.000 ετικετών. Εάν δεν σημειωθούν αυτοί οι αριθμοί, υπάρχει πρόβλημα κάλυψης, πρόβλημα παρεμβολής ή ελαττωματικό υλικό. Μην υπογράψετε μέχρι να καλυφθούν τα όρια.
Τραβήξτε ένα τυχαίο δείγμα 5% και επαληθεύστε ότι οι εμφανιζόμενες τιμές ταιριάζουν με το σύστημα προέλευσης.Μηδενική ανοχή για αποκλίσεις.Οποιαδήποτε αναντιστοιχία υποδηλώνει σφάλμα δέσμευσης ή αποτυχία ενσωμάτωσης.
Για προσομοίωση ακραίων καταστάσεων, προσομοιώστε μια εκπτωτική πώληση ενημερώνοντας ταυτόχρονα το 50% των ετικετών. Βεβαιωθείτε ότι το σύστημα εξακολουθεί να αποκρίνεται και η ουρά επεξεργάζεται καθαρά. Επίσης, ελέγξτε την αποτυχία-αποσυνδέστε έναν σταθμό βάσης κατά τη διάρκεια ενός ενεργού κύκλου ενημέρωσης και επιβεβαιώστε ότι οι επηρεαζόμενες ετικέτες λαμβάνουν κάλυψη από γειτονικές μονάδες. Αυτό επιβεβαιώνει ότι η απόλυση 20% λειτουργεί πραγματικά.
Όταν τα πράγματα πάνε στραβά
Αυτά τα ζητήματα εμφανίζονται επανειλημμένα.
Ετικέτες που δεν ανταποκρίνονται:εάν το LED δεν αναβοσβήνει ποτέ, η μπαταρία δεν ενεργοποιήθηκε-επαναλάβετε τη σειρά ενεργοποίησης. Η λυχνία LED αναβοσβήνει αλλά καμία αλλαγή στην οθόνη σημαίνει ότι η ετικέτα είναι πιθανώς εκτός εμβέλειας. Μερικές ή μπερδεμένες ενημερώσεις οθόνης δείχνουν παρεμβολές ραδιοσυχνοτήτων-δοκιμάστε διαφορετικά κανάλια και αναζητήστε ανταγωνιστικές πηγές 2,4 GHz. Το παλιό περιεχόμενο που δεν ενημερώνεται είναι σχεδόν πάντα ένα δεσμευτικό πρόβλημα στο λογισμικό διαχείρισης.
Θέματα σταθμού βάσης:Δεν υπάρχει LED τροφοδοσίας σημαίνει ότι το PoE δεν διαπραγματεύεται-επαληθεύστε ότι η θύρα μεταγωγέα υποστηρίζει πραγματικά PoE+ και ελέγξτε τον τερματισμό του καλωδίου. Η ισχύς αλλά η μη εγγραφή λογισμικού είναι η διαμόρφωση δικτύου-Ανάθεση IP, κανόνες τείχους προστασίας, ρυθμίσεις VLAN. Διακοπτόμενες βλάβες σε μια ζώνη υποδηλώνουν οριακή κάλυψη από αυτόν τον σταθμό βάσης. Όλες οι ετικέτες σε μια ζώνη που αποτυγχάνουν ταυτόχρονα συνήθως σημαίνει ότι ο ίδιος ο σταθμός βάσης πέθανε.
Προβλήματα σε επίπεδο συστήματος-:οι ενημερώσεις που βρίσκονται στην ουρά αλλά δεν φτάνουν σε ετικέτες υποδηλώνει βλάβη στην επικοινωνία μεταξύ διακομιστή και σταθμών βάσης-ελέγξτε τη διαδρομή δικτύου και επανεκκινήστε τις υπηρεσίες ESL. Οι λανθασμένες τιμές παρά τα σωστά δεδομένα πηγής σημαίνει ότι ο συγχρονισμός ενσωμάτωσης έχει σπάσει-η αναζήτηση στα αρχεία καταγραφής API. Η αργή απόκριση δείχνει την απόδοση της βάσης δεδομένων, ειδικά σε μεγαλύτερες αναπτύξεις. Οι δεσμεύσεις που εξαφανίζονται υποδεικνύουν ότι η καταστροφή δεδομένων-αποκαθίσταται αμέσως από το αντίγραφο ασφαλείας.
Διατηρώντας το σε λειτουργία
Δεν υπάρχει καθολικό πρόγραμμα συντήρησης, αλλά η παράβλεψη ορισμένων πραγμάτων προκαλεί προβλήματα.
ΚαθημερινάΗ παρακολούθηση θα πρέπει να αυτοματοποιείται μέσω ειδοποιήσεων συστήματος για ετικέτες εκτός σύνδεσης, χαμηλή μπαταρία και αποτυχημένες ενημερώσεις.Εβδομαδιαίος, ελέγξτε τις αναφορές κατάστασης ετικετών και διερευνήστε οτιδήποτε εκτός σύνδεσης περισσότερο από μία ημέρα.Μηνιαίος, επιθεωρήστε σωματικά τις ετικέτες σε περιοχές με σκόνη-τα τμήματα αρτοποιίας είναι διαβόητα-και εντοπίζουν-την ακρίβεια.Ετησίως, ελέγξτε εάν οι αλλαγές στη διάταξη του καταστήματος επηρέασαν την κάλυψη του σταθμού βάσης και σχεδιάστε αντικαταστάσεις μπαταριών.
Σε μπαταρίες: οι ετικέτες δεν μπορούν- να επισκευαστούν από το χρήστη, επομένως ολόκληρη η μονάδα αντικαθίσταται όταν η μπαταρία εξαντλείται. Μην περιμένετε αποτυχίες. Όταν το 10% του στόλου εμφανίζει προειδοποιήσεις χαμηλής μπαταρίας, υποβάλετε την παραγγελία αντικατάστασης. Οι παραγγελίες έκτακτης ανάγκης κοστίζουν περισσότερο και οι νεκρές ετικέτες κατά τη διάρκεια των προσφορών δημιουργούν προβλήματα.
Κλίμακα ανάπτυξης
Μικρές αναπτύξειςκάτω από 500 ετικέτες χρειάζονται 1-2 σταθμούς βάσης, μια ημέρα εγκατάστασης με δύο άτομα και φιλοξενία cloud. Καλά έργα εκκίνησης για ομάδες που είναι νέες στο ESL.
Μεσαίες αναπτύξειςαπό 500 έως 3.000 ετικέτες απαιτούν 3-8 σταθμούς βάσης, 2-4 ημέρες με ομάδα 4-6 ατόμων και πραγματικό σχεδιασμό έργου.
Καταστήματα μεγάλου σχήματοςμε 3.000-15.000 ετικέτες είναι διαφορετικές. Προγραμματίστε για 8-25 σταθμούς βάσης, 1-2 εβδομάδες, ομάδες 8-12 και διακομιστές εσωτερικής εγκατάστασης για αξιοπιστία. Η σταδιακή ανάπτυξη και η αποκλειστική διαχείριση έργου καθίστανται αναγκαία.
Κλίμακα επιχείρησηςπάνω από 15.000 ετικέτες-ναυαρχίδες, μεγάλα σούπερ μάρκετ-σημαίνει 25+ σταθμούς βάσης, 2-4 εβδομάδες, 15+ ομάδες ατόμων με εξειδικευμένους ρόλους και πλεονάζουσα υποδομή. Λάβετε έμπειρη βοήθεια για μια πρώτη ανάπτυξη σε αυτήν την κλίμακα.
Λίστα ελέγχου διασφάλισης ποιότητας
Πριν ξεκινήσετε:Έρευνα τοποθεσίας που ολοκληρώθηκε με φωτογραφίες, χαρτογράφηση παρεμβολών ραδιοσυχνοτήτων, επισήμανση θέσεων σταθμών βάσης, επαλήθευση υποδομής δικτύου, επιβεβαιωμένες ποσότητες ετικετών σε περίπτωση έκτακτης ανάγκης, ενημέρωση ομάδας, ενημέρωση διαχείρισης καταστήματος.
Κατά την εγκατάσταση:σταθμοί βάσης στο σωστό ύψος, καλώδια δοκιμασμένα πριν από τον τερματισμό, επιβεβαίωση κάθε σταθμού βάσης στο διαδίκτυο πριν από τη μετάβαση στον επόμενο, επαλήθευση ενεργοποιήσεων, επικύρωση δεσμεύσεων, δοκιμές ανανέωσης ζώνης πέραν του 99%+, αντιμετώπιση κενών κάλυψης.
Μετά την ολοκλήρωση:πλήρης ανανέωση καταστήματος κάτω από 15 λεπτά, ποσοστό επιτυχίας 99,9%, επιτυχής έλεγχος ακρίβειας τιμής, επαλήθευση ενσωμάτωσης, εκπαιδευμένο προσωπικό, παράδοση τεκμηρίωσης, επιβεβαίωση επαφών υποστήριξης, καθορισμός προγράμματος συντήρησης.
