Ρυθμοί ανανέωσης ESL και απόδοση εμφάνισης

Ο θεμελιώδης περιορισμός

Οι ηλεκτρονικές ετικέτες ραφιών λειτουργούν υπό φυσικούς περιορισμούς που κανένας όγκος μάρκετινγκ δεν μπορεί να κρύψει:Τα ηλεκτροφορητικά σωματίδια κινούνται μέσα από το παχύρρευστο ρευστό και το παχύρρευστο υγρό αντιστέκεται στην κίνηση. Καμία ενημέρωση λογισμικού δεν πρόκειται να το διορθώσει.

Ο ρυθμός ανανέωσης ενός ESL-συνήθως300ms έως 2000msγια μια ενημέρωση πλήρους οθόνης-προκύπτει απευθείας από το χρόνο που απαιτείται για τη μετανάστευση φορτισμένου διοξειδίου του τιτανίου και σωματιδίων αιθάλης μέσω διαλύτη υδρογονάνθρακα κάτω από ένα εφαρμοσμένο ηλεκτρικό πεδίο. Τα σωματίδια αντιμετωπίζουν δυνάμεις έλξης (Ο Στόουκς σύρεται, αν θέλετε τον τεχνικό όρο, τα μαθηματικά πίσω από αυτό έχουν μικρότερη σημασία από το πρακτικό αποτέλεσμα: τα σωματίδια επιβραδύνουν σε παχύρρευστο ρευστό). Αλληλεπιδρούν ηλεκτροστατικά με γειτονικά σωματίδια. Προσκολλώνται στα τοιχώματα της κάψουλας μετά από παρατεταμένη ανάπαυση.

Κάθε χιλιοστό του δευτερολέπτου χρόνου ανανέωσης αντικατοπτρίζει γεγονότα πραγματικής μοριακής-κλίμακας που συμβαίνουν μέσα σε εκατομμύρια μικροκάψουλες ταυτόχρονα. Όσοι προέρχονται από φόντο LCD ή OLED θα πρέπει να εγκαταλείψουν εντελώς αυτό το νοητικό μοντέλο. Δεν πρόκειται για οθόνες που «σαρώνουν» pixel με ηλεκτρόνια. Πρόκειται για ηλεκτροχημικά συστήματα που μεταφέρουν φυσικά την ύλη.

Κυματομορφές οδήγησης: Εκεί που η Μηχανική συναντά την Ηλεκτροχημεία

Οκυματομορφή οδήγησηςείναι όπου οι προσπάθειες βελτιστοποίησης επικεντρώνονται πιο έντονα. Είναι μια χρονική ακολουθία-τάσης που πρέπει να επιτύχει τέσσερις στόχους ταυτόχρονα: διαγραφή της προηγούμενης εικόνας, ενεργοποίηση αργών σωματιδίων, δημιουργία κλίμακας του γκρι αναφοράς και εγγραφή της νέας εικόνας-και όλα αυτά ελαχιστοποιώντας την κατανάλωση ενέργειας, τα τεχνουργήματα φαντασμάτων και τη συνολική διάρκεια ανανέωσης.

Διαγραφήέρχεται πρώτος. Η οθόνη οδηγεί όλα τα pixel σε μια ομοιόμορφη οπτική κατάσταση, συνήθως λευκό. Γιατί να ασχοληθώ; Επειδή τα σωματίδια EPD παρουσιάζουν συμπεριφορά εξαρτώμενη από τη διαδρομή-. Ένα εικονοστοιχείο που μεταβαίνει από μαύρο σε γκρι ακολουθεί διαφορετική τροχιά από αυτό που μεταβαίνει από λευκό σε γκρι. Αυτό έγινε εμφανές κατά τις πρώιμες αναπτύξεις, όταν οι πελάτες παραπονέθηκαν για ασυνεπή απόδοση σε κλίμακα του γκρι. Η διαγραφή αναγκάζει όλα τα εικονοστοιχεία σε ένα κοινό σημείο εκκίνησης, εξαλείφοντας την εξάρτηση από τις αρχικές συνθήκες.

Δραστηριοποίησηακολουθεί-υψηλή-εναλλασσόμενη τάση υψηλής συχνότητας (±15V στα 50-100Hz) που ταλαντώνει τα σωματίδια μεταξύ των οπτικών άκρων. Αυτή η διαδικασία ανακινεί χαλαρά σωματίδια που έχουν γίνει άνετα. Τα σωματίδια που έχουν παραμείνει ακίνητα αναπτύσσουν αυξημένη επιφανειακή πρόσφυση στα τοιχώματα της κάψουλας και στα γειτονικά σωματίδια. Η δοκιμή αποκαλύπτει τη βέλτιστη διάρκεια ενεργοποίησης αναλύοντας το σημείο καμπής της καμπύλης φωτεινότητας-σε σχέση με-χρόνου - την ακριβή στιγμή που η κινητικότητα των σωματιδίων φτάνει στη μέγιστη απόκριση. Πηγαίνετε πιο κοντά και τα αργά σωματίδια μένουν πίσω. Προχωρήστε περισσότερο και η ισχύς σπαταλιέται.

Μετά έρχεταιεγκατάσταση αναφοράς σε κλίμακα του γκρι. Η οθόνη δημιουργεί μια ομοιόμορφη λευκή κατάσταση αναφοράς επειδή η ακρίβεια της κλίμακας του γκρι EPD εξαρτάται σε μεγάλο βαθμό από την έναρξη από μια γνωστή οπτική γραμμή βάσης. Συγκεκριμένα, η εισαγωγή ενός σύντομου διαστήματος μηδενικής-τάσης μετά από αυτή τη φάση βελτιώνει την επακόλουθη συνοχή της κλίμακας του γκρι. Τα σωματίδια χρειάζονται μια στιγμή για να σταθεροποιηθούν προτού τους ζητηθεί να χτυπήσουν ακριβείς ενδιάμεσες θέσεις.

Τελικά,γραφή εικόνας. Συγκεκριμένες τάσεις και διάρκειες-pixel οδηγούν τα σωματίδια στις θέσεις-στόχους. Μια κλίμακα του γκρι 16-επιπέδων απαιτεί ακριβή έλεγχο της κατακόρυφης κατανομής σωματιδίων σε κάθε μικροκάψουλα-τα σωματίδια στην επάνω επιφάνεια παράγουν λευκό, στην κάτω πλευρά παράγουν μαύρο και οι ενδιάμεσες θέσεις παράγουν γκρι.

Σπρώξιμο προς τα 300 ms

Πόσο γρήγορα μπορούν πραγματικά να πάνε τα συστήματα ESL; Η επιθετική βελτιστοποίηση κυματομορφής έχει αποδειχθείΜείωση 180msσε διάρκεια φάσης ενεργοποίησης καιΜείωση 120 msσε φάση αναφοράς κλίμακας του γκρι. Αυτά τα κέρδη προέρχονται από διάφορες τεχνικές που βελτιώθηκαν σε πολλαπλούς κύκλους ανάπτυξης.

Ανάλυση σημείου καμπήςεπιτρέπει την παρακολούθηση της οπτικής απόκρισης σε πραγματικό χρόνο αντί για τη χρήση σταθερών χρόνων ενεργοποίησης.Μείωση εναλλαγής πολικότηταςέχει σημασία γιατί η αντιστροφή της πολικότητας τάσης δημιουργεί αιχμές ρεύματος και σπαταλάει ενέργεια-αλληλουχίας για την ελαχιστοποίηση αυτών των μεταβάσεων. Καιστρατηγική εισαγωγή διαστημάτων 0Vεκμεταλλεύεται την ορμή των σωματιδίων, επιτρέποντας τη συνεχή μετανάστευση χωρίς δαπάνη ενέργειας.

Το θεωρητικό ελάχιστο για υλικά EPD τρέχουσας-γενιάς φαίνεται να είναι περίπου200 msγια αποδεκτή ποιότητα εικόνας. Ορισμένα πάνελ έχουν ωθηθεί στα 180ms σε ελεγχόμενες συνθήκες, αλλά η υποβάθμιση της ποιότητας γίνεται αισθητή. Το σπάσιμο αυτού του φραγμού θα απαιτήσει καινοτομία στα υλικά, όχι ευφυΐα κυματομορφής.

Λειτουργίες ανανέωσης: The Speed-Quality-Ghosting Trilemma

Κάθε ανανέωση ESL περιλαμβάνει έναν αναπόφευκτο συμβιβασμό τριών-δρόμων. Καμία μηχανική δεν μπορεί να το ξεφύγει. μπορεί κανείς μόνο να επιλέξει ποιους συμβιβασμούς θα αποδεχτεί. Η εμπειρία ανάπτυξης σε περιβάλλοντα λιανικής πώλησης παντοπωλείων, ηλεκτρονικών ειδών και φαρμακείων έχει παράγει ισχυρά συμπεράσματα σχετικά με το πότε πρέπει να χρησιμοποιείται κάθε λειτουργία.

Καθολική ανανέωση (Λειτουργία GC16)

Αυτή είναι η πλήρης επαναφορά-750-2000msμαύρο-λευκό-μαύρο που αναβοσβήνει που αναγκάζει κάθε σωματίδιο να περάσει από πλήρεις κύκλους μετανάστευσης. Φαίνεται δραματικό, οι πελάτες ρωτούν μερικές φορές εάν οι ετικέτες δυσλειτουργούν, αλλά είναι η μόνη λειτουργία που εξαλείφει πλήρως τα συσσωρευμένα σφάλματα θέσης.

Η καθολική ανανέωση είναι απαραίτητη μετά από εκτεταμένες ακολουθίες μερικής ανανέωσης, κατά την προβολή εικόνων υψηλής πιστότητας{{0} ή όταν η δημιουργία φαντασμάτων έχει γίνει οπτικά απαράδεκτη. Μια αλυσίδα παντοπωλείων αρχικά αντιστάθηκε στο "άσχημο που αναβοσβήνει" και προσπάθησε να εκτελέσει καθαρές μερικές ενημερώσεις. Τρεις εβδομάδες αργότερα, οι διαφημιστικές τους ετικέτες ήταν σχεδόν αδιάβαστες. Πλέον εκτελούν παγκόσμια ανανέωση κάθε βράδυ κατά τις κλειστές ώρες.

Μερική ανανέωση

Η μερική ανανέωση ενημερώνει μόνο τα εικονοστοιχεία που διαφέρουν μεταξύ των καρέ, συμπληρώνοντας250-500 ms. Η εξοικονόμηση χρόνου είναι σημαντική-οι μετρήσεις δείχνουν70% μείωση ισχύοςσε τυπικές ενημερώσεις τιμών-αλλά υπάρχει συμβιβασμός.

Τα αμετάβλητα pixel δεν λαμβάνουν τάση οδήγησης. Τα σωματίδια τους σταδιακά κατακάθονται σε όλο και πιο σταθερές διαμορφώσεις. Σταθερός ακούγεται καλός μέχρι να συνειδητοποιήσει κανείς ότι σταθερός σημαίνει επίσης ακίνητος. Μετά από 5-10 μερικούς κύκλους ανανέωσης, γίνονται ορατά τεχνουργήματα φαντασμάτων. Αυτό το όριο διαφέρει ανάλογα με τον κατασκευαστή. Ορισμένα πάνελ ανέχονται 15 κύκλους, άλλα παρουσιάζουν προβλήματα μετά από 6. Η μόνη αξιόπιστη προσέγγιση είναι η πειθαρχημένη περιοδική διασπορά παγκόσμιας ανανέωσης.

Γρήγορη ανανέωση (Λειτουργία DU)

Λειτουργία άμεσης ενημέρωσηςθυσιάζει πλήρως την ικανότητα κλίμακας του γκρι. Κάθε pixel είναι δυαδικό-μαύρο ή άσπρο, τίποτα ενδιάμεσο. Αυτό δίνει τη δυνατότητα120-250msενημερώσεις με ένα μόνο φλας, αλλά τα άκρα του κειμένου φαίνονται ψευδώνυμα και οι εικόνες δεν συζητούνται.

Για τιμές-μόνο για εφαρμογές ESL που εμφανίζουν αριθμητικούς χαρακτήρες, η λειτουργία DU αντιπροσωπεύει συχνά το γλυκό σημείο. Μια δοκιμή--παράπλευρη σε ένα κατάστημα ηλεκτρονικών ειδών ευρείας κατανάλωσης αποκάλυψε ότι οι πελάτες δεν μπορούσαν να διακρίνουν τις τιμές απόδοσης DU-από τις τιμές απόδοσης GC16 σε κανονικές αποστάσεις θέασης. Η εξοικονόμηση ενέργειας ήταν σημαντική.

Λειτουργία κίνησης A2

Στο80-120 ms, η λειτουργία A2 προσεγγίζει-τους δυνατούς ρυθμούς ανανέωσης βίντεο. Έχει χρησιμοποιηθεί για επιδείξεις προϊόντων και διαδραστικές εφαρμογές kiosk.

Αλλά οι αντισταθμίσεις είναι σοβαρές. Το Ghosting συσσωρεύεται γρήγορα. Η αντίθεση μειώνεται. Η λεπτομέρεια εξαφανίζεται μετά από μερικούς κύκλους. Ένας πελάτης ήθελε κινούμενο προωθητικό περιεχόμενο σε ετικέτες ραφιών-τεχνικά δυνατό με το A2, αλλά η υποβάθμιση της ποιότητας της εικόνας μετά από 30 δευτερόλεπτα το έκανε ανέφικτο. Αυτή η λειτουργία υπάρχει για εισαγωγή πένας και σύντομες επιδείξεις, όχι για ανάπτυξη ESL παραγωγής.

Επιλέγοντας τη σωστή λειτουργία

Πώς να επιλέξετε; Ειλικρινά, ο τύπος περιεχομένου συνήθως αποφασίζει για εσάς. Οι φωτογραφικές εικόνες απαιτούν GC16. Οι αριθμοί τιμών μπορούν να χρησιμοποιούν DU. Η συχνότητα ενημέρωσης αλλάζει το υπόλοιπο-οι σπάνιες ενημερώσεις ευνοούν την ποιότητα, οι συχνές ενημερώσεις ευνοούν την ταχύτητα. Και ανεξάρτητα από την κύρια λειτουργία, η καθολική ανανέωση πρέπει να πραγματοποιείται σε καθορισμένα διαστήματα. Δεν υπάρχει διαφυγή από το πρόβλημα συσσώρευσης φαντασμάτων.

Παράμετροι απόδοσης εμφάνισης

Αναλογία αντίθεσης

Οι λόγοι αντίθεσης EPD κυμαίνονται συνήθως από8:1 έως 15:1, με premium πάνελ να φτάνουν20:1. Η σύγκριση με τις προδιαγραφές LCD (1000:1+) είναι παραπλανητική.

Η αντίθεση EPD μετράται υπό φωτισμό περιβάλλοντος-τις πραγματικές συνθήκες όπου οι πελάτες διαβάζουν τις ετικέτες των ραφιών. Η αντίθεση LCD καταρρέει κάτω από υψηλό φωτισμό περιβάλλοντος. Η αντίθεση EPD βελτιώνεται. Οι μετρήσεις αναγνωσιμότητας ESL σε περιβάλλοντα καταστημάτων με 800+ υπερυψωμένο φωτισμό lux δείχνουν ότι οι κοντινές οθόνες LCD έχουν ξεπλυθεί πλήρως.

Οι σαρωτές γραμμωτού κώδικα χρειάζονται κάπουΑντίθεση 6:1για αξιόπιστη ανάγνωση-το έχουμε δοκιμάσει σε πολλά μοντέλα σαρωτών. Κάθε εμπορικό ESL που έχουμε μετρήσει διαγράφει αυτή τη γραμμή εύκολα, πράγμα που σημαίνει ότι οι σαρωτές λέιζερ μπορούν να διαβάζουν γραμμικούς κώδικες απευθείας από την ηλεκτρονική οθόνη χωρίς προβλήματα.

Ανάλυση και πυκνότητα εικονοστοιχείων

Πυκνότητα εικονοστοιχείων ESL (100-150 DPI) αντικατοπτρίζει μια σκόπιμη επιλογή μηχανικής, όχι έναν τεχνολογικό περιορισμό. Η υψηλότερη ανάλυση απαιτεί περισσότερα pixel, καθένα από τα οποία απαιτεί ξεχωριστή οδήγηση-αυξάνοντας τον χρόνο ανανέωσης, την κατανάλωση ενέργειας και το κόστος εξαρτημάτων.

Ορισμένοι πελάτες έχουν ζητήσει 200+ εμφανίσεις DPI. Όταν ρωτήθηκε για την απόσταση θέασης, η απάντηση ήταν πάντα πάνω από 50 εκατοστά. Σε αυτή την απόσταση, τα 100 DPI παρέχουν επαρκή αναγνωσιμότητα κειμένου. Ο υπερβολικός-προσδιορισμός ανάλυσης σπαταλά πόρους χωρίς ορατό όφελος.

Δυνατότητα χρώματος

Τυπικό ασπρόμαυρο-και-ESLπαραμένει το άλογο: ταχύτερη ανανέωση (300ms), χαμηλότερη ισχύς, υψηλότερη αξιοπιστία. Διαχειρίζεται αποτελεσματικά το 90% των εφαρμογών εμφάνισης τιμών.

Τέσσερα-συστήματα χρωμάτωνχρησιμοποιώντας την τεχνολογία E Ink Spectra 3100 επιτρέπει την ταυτόχρονη ασπρόμαυρη/κόκκινη/κίτρινη οθόνη. Χρήσιμο για-συγκεκριμένα χρώματα έμφασης, αλλά οι χρόνοι ανανέωσης επεκτείνονται περαιτέρω.

Πλήρεις-έγχρωμοι πίνακεςχρησιμοποιώντας την τεχνολογία ACeP Gallery μπορεί να παράγει φωτογραφικές εικόνες. Το κυανό-ματζέντα-κίτρινο-σύστημα λευκών σωματιδίων είναι πραγματικά εντυπωσιακές-οι φωτογραφίες προϊόντων που εμφανίζονται σε αυτά τα πάνελ συχνά θεωρείται ότι εκτυπώνονται. Αλλά1500ms+ χρόνοι ανανέωσηςκαι το σημαντικά υψηλότερο κόστος περιορίζει την εφαρμογή σε περιπτώσεις χρήσης premium όπου η οπτική επίδραση δικαιολογεί το κόστος.

Όσον αφορά το χρώμα, το ερώτημα είναι πάντα εάν η επιπλέον τιμή πληροφοριών δικαιολογεί το χτύπημα για ανανέωση του χρόνου, της ισχύος και του κόστους μονάδας. Εννιά στις δέκα φορές, η μονόχρωμη κάνει τη δουλειά.

Ghosting: Το Επίμονο Αντικείμενο

Το ghosting δεν είναι ένα ελάττωμα που πρέπει να εξαλειφθεί. Είναι ένα εγγενές χαρακτηριστικό της ηλεκτροφορητικής τεχνολογίας που απαιτεί διαχείριση.Όποιος υπόσχεται απόδοση δωρεάν EPD για φάντασμα- είτε παραποιεί την τεχνολογία είτε πουλά πάνελ που ανανεώνονται αρκετά αργά για να κρύψουν το πρόβλημα.

Από πού προέρχεται το Ghosting

Τρεις μηχανισμοί συμβάλλουν.Ατελής μετανάστευση σωματιδίων-σωματίδια που αποτυγχάνουν να φτάσουν στις προβλεπόμενες θέσεις λόγω ανεπαρκούς διάρκειας οδήγησης ή τάσης.Κατανομή υπολειπόμενου φορτίου-ανομοιόμορφη συσσώρευση φορτίου στα τοιχώματα της κάψουλας που επηρεάζει την επακόλουθη κίνηση σωματιδίων. Καιυστέρηση προσκόλλησης σωματιδίων-σωματίδια που έχουν παραμείνει ακίνητα αναπτύσσοντας αυξημένη επιφανειακή πρόσφυση.

Έχει δαπανηθεί σημαντικός χρόνος για τον χαρακτηρισμό της συμπεριφοράς φαντασμάτων σε διαφορετικούς κατασκευαστές πάνελ. Οι παραλλαγές είναι σημαντικές. Ορισμένα πάνελ εμφανίζονται ορατά μετά από 5 μερικές ενημερώσεις, ενώ άλλα ανέχονται 12-15.

Περιβαλλοντικοί παράγοντες το κάνουν χειρότερο

Θερμοκρασίαέχει τεράστια σημασία. Το ιξώδες του διαλύτη αυξάνεται σε χαμηλές θερμοκρασίες, εμποδίζοντας την κίνηση των σωματιδίων και επιδεινώνοντας το είδωλο. Κάτω από 10 μοίρες, οι χρόνοι ανανέωσης χρειάζονται επέκταση ή πρέπει να γίνονται δεκτά ορατά αντικείμενα. Κάτω από τη 0 μοίρα , τα τυπικά πάνελ γίνονται προβληματικά-Έχουν παρατηρηθεί εντελώς δυσανάγνωστες οθόνες σε θήκες ψύξης που χρησιμοποιούν πάνελ που δεν έχουν χαρακτηριστεί για κρύα λειτουργία.

Τάση μπαταρίαςεπηρεάζει επίσης το ghosting. Οι εξαντλημένες μπαταρίες παρέχουν μειωμένη τάση οδήγησης, προκαλώντας ατελή μετανάστευση σωματιδίων. Ένας πελάτης φαρμακείου αντιμετώπισε μυστηριώδη προβλήματα με φαντάσματα που αποδείχτηκε ότι ήταν αποτυχημένες μπαταρίες σε μια παρτίδα ετικετών. Τα συστήματα ESL θα πρέπει να εφαρμόζουν ανίχνευση χαμηλής{3}}μπαταρίας με ειδοποιήσεις προληπτικής συντήρησης.

Ανανέωση ιστορικούσυνδυάζει τα πάντα. Ένα pixel που εμφανίζει επανειλημμένα το ίδιο περιεχόμενο αναπτύσσει ολοένα και πιο επίμονες διαμορφώσεις σωματιδίων. Το στατικό περιεχόμενο φαίνεται πιο γρήγορα από το δυναμικό περιεχόμενο-αντίλογο μέχρι να γίνει κατανοητός ο μηχανισμός πρόσφυσης.

Διαχείριση του Ghosting στην πράξη

Περιοδική παγκόσμια ανανέωσηπαραμένει ο πρωταρχικός μετριασμός. Η τυπική σύσταση είναι η υποχρεωτική-πλήρη ανανέωση οθόνης μετά από κάθε 5-10 μερικές ενημερώσεις, αν και το βέλτιστο διάστημα ποικίλλει ανάλογα με τον πίνακα και τις συνθήκες λειτουργίας.

Πίνακες αναζήτησης με αντιστάθμιση θερμοκρασίας-βοήθεια σε μεταβλητά περιβάλλοντα. Οι παράμετροι οδήγησης που είναι αποθηκευμένες σε LUT με δείκτη θερμοκρασίας επεκτείνουν αυτόματα τη διάρκεια της κυματομορφής σε χαμηλές θερμοκρασίες. Οι μετρήσεις δείχνουν40% μείωση ghostingχρησιμοποιώντας-καλά συντονισμένη αντιστάθμιση θερμοκρασίας έναντι σταθερών παραμέτρων.

Αποζημίωση ιστορικού πλαισίουείναι πιο περίπλοκη-προσαρμόζοντας τις τρέχουσες κυματομορφές οδήγησης με βάση το ιστορικό ανανέωσης σε επίπεδο pixel-για αντιστάθμιση της συσσωρευμένης μεροληψίας θέσης. Δεν το υποστηρίζουν όλοι οι ελεγκτές ESL, αλλά κάνει μετρήσιμη διαφορά σε πάνελ που λειτουργούν εδώ και μήνες.

Σχεδιασμός περιεχομένουέχει επίσης σημασία. Τα λευκά φόντο με μαύρο κείμενο παράγουν λιγότερο ορατά είδωλα από τα αντίστροφα χρώματα. Τα πρότυπα ESL θα πρέπει να σχεδιάζονται με γνώμονα τα χαρακτηριστικά φαντασμάτων-αποφεύγετε τις μεγάλες συμπαγείς μαύρες περιοχές που προφανώς θα είναι φανταστικές, προτιμήστε το λευκό φόντο.

Σύστημα-Επίπεδο ανανέωσης απόδοσης

Ο μεμονωμένος χρόνος ανανέωσης ESL είναι μόνο ένα στοιχείο της καθυστέρησης ενημέρωσης συστήματος. Για αναπτύξεις με χιλιάδες ετικέτες, η αρχιτεκτονική δικτύου κυριαρχεί στον συνολικό χρόνο ενημέρωσης. Μερικοί πελάτες έχουν εμμονή με βελτιώσεις ανανέωσης πίνακα 50ms, ενώ αγνοούν τα σημεία συμφόρησης δικτύου που προσθέτουν 30 δευτερόλεπτα στους κύκλους ενημέρωσης τους.

Πρωτόκολλα Επικοινωνίας

Ιδιόκτητα συστήματα ραδιοσυχνοτήτων κάτω του 1 GHzπροσφέρουν μέγιστη περιοχή κάλυψης και διείσδυση κτιρίου. Το εύρος επικοινωνίας της πύλης-για-ετικέτες υπερβαίνει τα 25 μέτρα, κάτι που έχει σημασία σε μεγάλα-περιβάλλοντα λιανικής πώλησης. Οι περιορισμοί εύρους ζώνης περιορίζουν τη χωρητικότητα ταυτόχρονης ενημέρωσης, αλλά για τυπικά μοτίβα ενημέρωσης λιανικής αυτό σπάνια γίνεται το σημείο συμφόρησης.

Bluetooth χαμηλής ενέργειας με PAWR(Περιοδική διαφήμιση με απαντήσεις, που προστέθηκε στο BLE 5.4) επιτρέπει την τυποποιημένη αμφίδρομη επικοινωνία με τεράστιους αριθμούς συσκευών. Ένα μόνο σημείο πρόσβασης μπορεί θεωρητικά να απευθύνεται32.640 ετικέτες-128 ομάδες επί 255 ετικέτες ανά ομάδα. Το περιοδικό διάστημα διαφήμισης καθορίζει την καθυστέρηση του συστήματος. Τα μικρότερα διαστήματα παρέχουν ταχύτερη απόκριση με υψηλότερο κόστος ισχύος. Τα συστήματα BLE έχουν αναπτυχθεί με διαστήματα 1 δευτερολέπτου για εφαρμογές ευαίσθητες στο χρόνο και διαστήματα 10 δευτερολέπτων για τακτικές ενημερώσεις τιμών.

Τοπολογία δικτύουακολουθεί ένα μοτίβο αστεριών με κεντρικές πύλες. Κάθε πύλη καλύπτει μια καθορισμένη ζώνη. Η επικαλυπτόμενη κάλυψη εξασφαλίζει πλεονασμό. Οι αναπτύξεις μεγάλων λιανικών απαιτούν προσεκτικό σχεδιασμό καναλιών ραδιοσυχνοτήτων-μία ανάπτυξη όπου δύο πύλες σε γειτονικά κανάλια δημιούργησαν μοτίβα παρεμβολής προκάλεσαν απώλεια πακέτων 15%.

Πραγματική-Παγκόσμια απόδοση

Στα συστήματα παραγωγής,3.000 ενημερώσεις ετικετών σε 5 λεπτάμέσω μιας ενιαίας πύλης είναι σταθερά εφικτό. Τέλος-έως-τον τερματισμό του λανθάνοντος χρόνου από την εντολή διακομιστή για την εμφάνιση των εκτελέσεων ολοκλήρωσης3-10 δευτερόλεπταανάλογα με το φορτίο του δικτύου και τις απαιτήσεις επανάληψης.

Η κρίσιμη εικόνα από την εμπειρία ανάπτυξης: για τυπικά σενάρια ενημέρωσης λιανικής όπου οι αλλαγές τιμών μεταδίδονται σε χιλιάδες ετικέτες, η απόδοση δικτύου{0}}σε επίπεδο συστήματος περιορίζει τον συνολικό χρόνο ενημέρωσης και όχι την ταχύτητα ανανέωσης μεμονωμένης ετικέτας. Η βελτιστοποίηση μεμονωμένων ρυθμών ανανέωσης κάτω των 500ms παρέχει μειωμένες αποδόσεις όταν η διάδοση του δικτύου απαιτεί δευτερόλεπτα.

Κατανάλωση ρεύματος και διάρκεια ζωής μπαταρίας

Η κατανάλωση ενέργειας EPD συμβαίνει σχεδόν αποκλειστικά κατά τη διάρκεια συμβάντων ανανέωσης. Το ρεύμα αναμονής είναι αμελητέο-Έχουν μετρηθεί μικροαμπέρ. Αυτό το προφίλ ενεργοποιείδιάρκεια ζωής μπαταρίας πολλών- ετώναπό κελιά νομισμάτων, το οποίο παραμένει ένα από τα ισχυρότερα επιχειρήματα για το ESL{0}}που βασίζεται σε EPD.

Τι Καταναλώνει Δύναμη

Πλήθος εικονοστοιχείωνέχει μια γραμμική σχέση-οι μεγαλύτερες οθόνες καταναλώνουν αναλογικά περισσότερο.Βάθος σε κλίμακα του γκριέχει σημασία γιατί το GC16 16 επιπέδων απαιτεί πιο πολύπλοκες κυματομορφές από τη δυαδική λειτουργία DU.Επιλογή λειτουργίας ανανέωσηςέχει σημαντικό αντίκτυπο. Η παγκόσμια ανανέωση καταναλώνει 2-3 φορές την ισχύ της μερικής ανανέωσης. Καιθερμοκρασίαεπηρεάζει την κατανάλωση ισχύος επειδή τα ψυχρά περιβάλλοντα απαιτούν μεγαλύτερες κυματομορφές.

Διάρκεια ζωής μπαταρίας στην πράξη

ΓιαΚυψέλες νομισμάτων λιθίου CR2450με χωρητικότητα περίπου 600 mAh, η παρατηρούμενη απόδοση έχει ως εξής:

Αυτές οι προβολές προϋποθέτουν λειτουργία σε θερμοκρασία δωματίου. Οι εφαρμογές ψυχρής αποθήκευσης-ψυγεία και κατεψυγμένα τμήματα-βιώνουν την επιτάχυνση της αποστράγγισης της μπαταρίας τόσο από αυξημένη ισχύ ανανέωσης όσο και από μειωμένη χωρητικότητα μπαταρίας σε χαμηλές θερμοκρασίες. Μια ετικέτα που χαρακτηρίζεται για 5 χρόνια σε θερμοκρασία δωματίου μπορεί να διαρκέσει 2 χρόνια σε μια θήκη ψυγείου.

Κάθε ανανέωση καταναλώνει πεπερασμένη χωρητικότητα μπαταρίας. Ένας πελάτης ήθελε κινούμενες προσφορές τιμών που λειτουργούσαν συνεχώς-οι μπαταρίες διήρκεσαν τρεις εβδομάδες. Οι αρχιτέκτονες συστημάτων πρέπει να καθορίσουν τις απαιτήσεις συχνότητας ενημέρωσης πριν από την επιλογή υλικού. Μια ετικέτα που απαιτεί ωριαίες ενημερώσεις χρειάζεται διαφορετική αρχιτεκτονική μπαταρίας από αυτήν που ενημερώνεται καθημερινά.

Επιδράσεις θερμοκρασίας στην απόδοση

Η θερμοκρασία επηρεάζει την απόδοση του ESL μέσω πολλαπλών μηχανισμών, καθιστώντας το έτσιη πιο σημαντική περιβαλλοντική μεταβλητή. Αυτό έχει αποδειχθεί επανειλημμένα σε εφαρμογές σε ελεγχόμενα με κλίμα-δάπεδα λιανικής, ψυγεία, τμήματα κατεψυγμένων τροφίμων και εφαρμογές σε εξωτερικούς χώρους.

Ιξώδες διαλύτη

Αυτό μπαίνει σε κάποια χημεία, αλλά η σύντομη έκδοση: Ο διαλύτης EPD γίνεται πιο παχύρρευστος όταν είναι κρύος. Η σχέση ακολουθεί κατά προσέγγιση έναΚαμπύλη Arrhenius-χωρίς να μπαίνουμε πολύ βαθιά στη θερμοδυναμική, αυτό που έχει σημασία είναι ότι το φαινόμενο είναι εκθετικό, όχι γραμμικό.

Στο25 μοίρες(συνθήκη αναφοράς), τα σωματίδια παρουσιάζουν ονομαστική κινητικότητα. Στο0 βαθμός, το ιξώδες διπλασιάζεται περίπου, μειώνοντας στο μισό την ταχύτητα των σωματιδίων. Στο-20 βαθμοί, το ιξώδες αυξάνεται περίπου 4×, απαιτώντας αναλογικά εκτεταμένες διάρκειες κυματομορφής. Τα μαθηματικά το προβλέπουν αρκετά καλά, αν και τα πραγματικά-παγκόσμια αποτελέσματα ποικίλλουν μερικές φορές ανάλογα με τη συγκεκριμένη σύνθεση διαλύτη που χρησιμοποιεί κάθε κατασκευαστής.

Η δοκιμή των ισχυρισμών "ευρείας θερμοκρασίας" ενός κατασκευαστή με τη λειτουργία των πάνελ του στους -15 βαθμούς αποκάλυψε ότι οι χρόνοι ανανέωσης επεκτάθηκαν από 400 ms σε 1100 ms. Τα πάνελ λειτούργησαν, αλλά οι προδιαγραφές είχαν υπονοήσει πολύ καλύτερη απόδοση στο κρύο.

Ταξινομήσεις εύρους λειτουργίας

Τυπικά πάνελκάλυψη 0 μοιρών έως 40 μοιρών με βασική απόδοση.Πίνακες εκτεταμένης εμβέλειαςλαβή -10 μοίρες έως 50 μοίρες με μέτρια αντιστάθμιση κυματομορφής.Ευρεία πάνελ θερμοκρασίας-απαραίτητο για καταψύκτες-λειτουργεί από -25 μοίρες έως 60 μοίρες χρησιμοποιώντας εξειδικευμένα υλικά πολυστρωματικού μπροστινού επιπέδου, ενσωματωμένη ανίχνευση θερμοκρασίας και προσαρμοστική επιλογή κυματομορφής. Αληθήςκαταψύκτη-πίνακες ποιότηταςβελτιστοποιημένα για -30 βαθμούς έως 10 μοίρες υπάρχουν, αλλά ρυθμίζουν την premium τιμολόγηση.

Αντιστάθμιση θερμοκρασίας

Το ESL ευρείας-θερμοκρασίας ενσωματώνει-αισθητήρες θερμοκρασίας τσιπ, πολλαπλά σετ παραμέτρων κυματομορφής που είναι αποθηκευμένα στη μνήμη και αυτόματη επιλογή παραμέτρων με βάση τη μετρούμενη θερμοκρασία. Εκτεταμένες διάρκειες κυματομορφής για ψυχρή λειτουργία και μειωμένες ταλαντώσεις τάσης για λειτουργία σε υψηλές{3} θερμοκρασίες.

Η ποινή απόδοσης για λειτουργία ευρείας- θερμοκρασίας δεν είναι-τετριμμένη. Οι μετρήσεις δείχνουν χρόνους ανανέωσης σε ακραίες θερμοκρασίεςδιπλάσια έως τριπλάσιααπόδοση θερμοκρασίας δωματίου-. Οι πελάτες που αναπτύσσονται σε περιβάλλοντα με ψύξη πρέπει να το συνυπολογίσουν στους υπολογισμούς του χρόνου ενημέρωσης.

Όπου οι απαιτήσεις ESL αποκλίνουν ΝΕΑ ΕΝΟΤΗΤΑ

Η γενική προδιαγραφή "Retail ESL" καλύπτει ίσως το 60% των πραγματικών-παγκοσμίων αναπτύξεων. Το υπόλοιπο 40% αφορά εξειδικευμένες απαιτήσεις που προκύπτουν μόνο κατά την εξέταση συγκεκριμένων κάθετων αγορών. Αυτό που λειτουργεί σε ένα κατάστημα ηλεκτρονικών ειδών ευρείας κατανάλωσης αποτυγχάνει θεαματικά σε μια αποθήκη κατεψυγμένων τροφίμων. Οι ακόλουθες ενότητες τεκμηριώνουν εμπειρίες ανάπτυξης σε κλάδους όπου καταρρέουν οι τυπικές παραδοχές ESL.

Φρέσκα τρόφιμα και παντοπωλεία: Η δυναμική τιμολόγηση συναντά το ευπαθές απόθεμα

Το λιανικό εμπόριο φρέσκων τροφίμων αντιπροσωπεύει την πιο απαιτητική εφαρμογή ESL για έναν απλό λόγο: η αξία του προϊόντος υποβαθμίζεται συνεχώς ενώ εμφανίζεται. Μια μπριζόλα που κοστίζει 15 $/λίβρα το πρωί της Δευτέρας μπορεί να αξίζει 7 $/λίβρα μέχρι την Τετάρτη το απόγευμα, αν δεν έχει πουληθεί. Οι παραδοσιακές χάρτινες ετικέτες δεν μπορούν να αποτυπώσουν αυτήν την καμπύλη τιμών. Το ESL μπορεί-αλλά οι απαιτήσεις εφαρμογής διαφέρουν ουσιαστικά από την τυπική τιμολόγηση παντοπωλείου.

Δυναμική τιμολόγησηαπαιτεί συχνότητες ενημέρωσης που θα εξαντλούσαν τις τυπικές μπαταρίες ESL εντός μηνών. Ένα τμήμα φρέσκων τροφίμων που εκτελεί τέσσερις ενημερώσεις τιμών καθημερινά-πρωινό απόθεμα, μεσημεριανή προσαρμογή, βραδινή μείωση, επαναφορά κατά τη διάρκεια της νύχτας-καταναλώνει μπαταρία με 4 φορές την τιμή μιας ετικέτας κεντρικού-καταστήματος που ενημερώνεται μία φορά την εβδομάδα. Η επιλογή της χημείας της μπαταρίας μετατοπίζεται από τις τυπικές κυψέλες νομισμάτων CR2450 προς τις κυψέλες θειονυλοχλωριδίου λιθίου υψηλότερης-χωρητικότητας ή τις επαναφορτιζόμενες επιλογές με επαγωγικούς σταθμούς φόρτισης ενσωματωμένους σε φωτιστικά ραφιών.

Εμφάνιση ημερομηνίας λήξηςπροσθέτει απαιτήσεις πυκνότητας πληροφοριών. Μια απλή τιμή χρειάζεται ίσως 50 χαρακτήρες. Μια ετικέτα φρέσκων τροφίμων που εμφανίζει τιμή, τιμή μονάδας, ημερομηνία συσκευασίας, πώληση-κατά ημερομηνία και χρήση-κατά ημερομηνία χρειάζεται 150+ χαρακτήρες σε ευανάγνωστα μεγέθη γραμματοσειράς. Η εμφάνιση ακινήτων αυξάνεται ανάλογα-οι ετικέτες 2,9" και 4,2" γίνονται τυπικές, όπου οι ετικέτες 2,13" αρκούν για το κεντρικό κατάστημα.

Το τμήμα φρέσκων θαλασσινών μιας αλυσίδας παντοπωλείων ανέπτυξε το ESL 4,2" τριών- χρωμάτων με ενσωματωμένο NFC για την αλληλεπίδραση με τον πελάτη με smartphone. Το κόκκινο χρώμα τονίζει τα προϊόντα που πλησιάζουν προς πώληση-κατά ημερομηνίες με αυτόματη προοδευτική μείωση τιμολόγησης: 15% έκπτωση στις 48 ώρες απομένουν, 30% σε 2% ενσωμάτωση στις 5 ώρες τέλος, 30% στις 2 ώρες τέλος 5% στις πίσω ώρες. απαιτούσε{11}}συνδεσιμότητα συστήματος διαχείρισης αποθέματος σε πραγματικό χρόνο-η υποδομή ESL έγινε ουσιαστικά μέρος του συστήματος μείωσης αποθέματος και όχι απλώς ένα εργαλείο μείωσης τιμολόγησης κατά 23% στο πιλοτικό τμήμα που καταβλήθηκε για ολόκληρη την ανάπτυξη σε επτά μήνες.

Ψυχρά περιβάλλοντα θήκηςεισαγάγετε τις επιπλοκές της θερμοκρασίας που συζητήθηκαν προηγουμένως. Οι ψύκτες γαλακτοκομικών που λειτουργούν στους 4 βαθμούς προκαλούν αισθητή επιβράδυνση της ανανέωσης. Οι περιπτώσεις κρέατος στους 2 βαθμούς είναι χειρότερες. Οι θήκες κατεψυγμένων τροφίμων στους -18 βαθμούς απαιτούν εξειδικευμένα πάνελ ευρείας θερμοκρασίας που κοστίζουν 40-60% περισσότερο από τις τυπικές μονάδες. Ένας λιανοπωλητής κατεψυγμένων τροφίμων αρχικά ανέπτυξε τυποποιημένα πάνελ στο τμήμα παγωτού του. Οι ετικέτες έγιναν δυσανάγνωστες μέσα σε μια εβδομάδα, καθώς συσσωρεύτηκαν είδωλα από την ανεπαρκή ανανέωση στη θερμοκρασία λειτουργίας.

Η διαβάθμιση θερμοκρασίας στις θήκες ψύξης δημιουργεί πρόσθετη πολυπλοκότητα. Τα συστήματα αεροκουρτίνας παράγουν διακυμάνσεις θερμοκρασίας 8-12 μοιρών μεταξύ του μπροστινού άκρου (πιο ζεστό, κοντά σε ανάμιξη αέρα του περιβάλλοντος) και του πίσω μέρους (πιο κρύο, κοντά στον εξατμιστή). Οι ετικέτες στο μπροστινό μέρος μιας θήκης γαλακτοκομικών μπορεί να λειτουργούν σε 8 μοίρες ενώ οι ετικέτες στο πίσω μέρος λειτουργούν σε 2 μοίρες -αρκετά διαφορετικές ώστε να απαιτούν διαφορετικό χρονισμό κυματομορφής. Οι εξελιγμένες εφαρμογές εφαρμόζουν ανίχνευση θερμοκρασίας ανά ετικέτα με εξατομικευμένες παραμέτρους ανανέωσης.

Παρακολούθηση ευπαθών αποθεμάτωνη ολοκλήρωση αντιπροσωπεύει την επόμενη εξέλιξη. Όταν τα συστήματα ESL συνδέονται αμφίδρομα με τη διαχείριση αποθέματος, η ετικέτα γίνεται αισθητήρας αλλά και οθόνη. Ο εντοπισμός αποθέματος-εξόδου-εντοπισμός πότε μια θέση ραφιού είναι άδεια με βάση την έλλειψη δραστηριότητας πωλήσεων-επιτρέπει τις αυτόματες ειδοποιήσεις αναπλήρωσης. Ένα τμήμα προϊόντων μείωσε-των-συμβάντων αποθεμάτων κατά 34% χρησιμοποιώντας την ενσωματωμένη παρακολούθηση αποθέματος ESL-που επισήμανε θέσεις χωρίς δραστηριότητα πωλήσεων για περισσότερες από 4 ώρες κατά τις περιόδους αιχμής.

Αποθήκη και Βιομηχανική Logistics: Η κλίμακα αλλάζει τα πάντα

Οι αναπτύξεις ESL σε βιομηχανική αποθήκη λειτουργούν υπό περιορισμούς που σπάνια αντιμετωπίζουν οι αρχιτέκτονες συστημάτων λιανικής. Ένα παντοπωλείο μπορεί να έχει 15.000 SKU σε 40.000 τετραγωνικά πόδια. Ένα κέντρο διανομής που εξυπηρετεί αυτήν την αλυσίδα παντοπωλείου έχει 50,000+ SKU σε έκταση 500.000 τετραγωνικών ποδιών με ύψος οροφής 40 πόδια. Τα μοντέλα διάδοσης ραδιοσυχνοτήτων που λειτουργούν σε περιβάλλον λιανικής πώλησης 12-με οροφή ποδιών αποτυγχάνουν εντελώς σε μια αποθήκη με χαλύβδινο ράφι που εκτείνεται στα 35 πόδια.

Αναγνώριση θέσης κάδουαπαιτεί διαφορετικές προτεραιότητες εμφάνισης από τις ετικέτες τιμών λιανικής. Οι κυρίαρχες πληροφορίες δεν είναι η τιμή-αλλά ο κωδικός τοποθεσίας, το SKU και η ποσότητα. Τα πρότυπα ESL της αποθήκης εμφανίζουν συνήθως αναγνωριστικά τοποθεσίας με γραμματοσειρές 48-σημείων ή μεγαλύτερης ευανάγνωστης από 3+ μέτρα, επιτρέποντας στους χειριστές περονοφόρων ανυψωτικών ανυψωτικών μηχανημάτων και στην επιλογή-εργαζομένων στο πακέτο να αναγνωρίζουν τοποθεσίες χωρίς να πλησιάζουν τον κάδο. Οι απαιτήσεις αναλογίας αντίθεσης γίνονται πιο αυστηρές επειδή η προβολή πραγματοποιείται υπό μεταβλητό βιομηχανικό φωτισμό-ορισμένοι διάδρομοι κάτω από απευθείας φωτιστικά υψηλής απόστασης στα 1500+ lux, άλλοι στη σκιά στα 200 lux.

Επιλογή-προς-ενσωμάτωσηεπεκτείνει το ESL πέρα ​​από την παθητική εμφάνιση σε ενεργή καθοδήγηση ροής εργασίας. Ενδεικτικές λυχνίες LED ενσωματωμένες με e-οθόνες χαρτιού αναβοσβήνουν για να κατευθύνουν τους εργαζόμενους να επιλέξουν τοποθεσίες. Το EPD δείχνει τι να διαλέξετε. το LED δείχνει πού να επιλέξετε. Τα συνδυασμένα συστήματα μειώνουν τα ποσοστά σφαλμάτων επιλογής από τυπικά εύρη 0,5-1% έως 0,1% ή καλύτερα. Η ένδειξη μετατοπίσεων του προϋπολογισμού ισχύος-Η ένδειξη LED κατά τη διάρκεια των εργασιών συλλογής καταναλώνει περισσότερη ενέργεια από τον κύκλο ανανέωσης e{10}}χαρτιού. Οι αρχιτεκτονικές των μπαταριών προσαρμόζονται ανάλογα, μετακινώντας συχνά σε κυψέλες λιθίου ΑΑ ή ενσύρματη τροφοδοσία για τοποθεσίες υψηλής δραστηριότητας.

Περιβάλλοντα υψηλών- rackσυστήματα επικοινωνίας ραδιοσυχνοτήτων πίεσης. Το μεταλλικό ράφι δημιουργεί παρεμβολές πολλαπλών διαδρομών. Οι ψηλοί διάδρομοι παράγουν ζώνες σκιάς. Μια ενιαία πύλη που καλύπτει 25 μέτρα στη λιανική μπορεί να καλύπτει μόνο 8-10 μέτρα σε ένα πυκνό περιβάλλον αποθήκης. Η πυκνότητα της πύλης αυξάνεται 3-4× σε σύγκριση με τις εφαρμογές λιανικής για ισοδύναμη κάλυψη. Ορισμένες αναπτύξεις αποθήκης εκτελούν υβριδικά δίκτυα-υπό-1GHz για διείσδυση σε πυκνές περιοχές rack, WiFi για ανοιχτές περιοχές τοποθέτησης, με ενδιάμεσο λογισμικό που ενοποιεί το επίπεδο επικοινωνίας.

Οθόνες κινητών-τοποθετημένες σε περονοφόρο ανυψωτικόαντιπροσωπεύουν μια αναδυόμενη παραλλαγή ESL αποθήκης. Αντί για σταθερές ετικέτες ραφιών, οι οθόνες τοποθετούνται σε ιστούς περονοφόρου ανυψωτικού και λαμβάνουν οδηγίες επιλογής-σε πραγματικό χρόνο καθώς οι χειριστές περιηγούνται στην αποθήκη. Αυτές οι συσκευές ενημερώνουν συνεχώς-την τοποθεσία, την ποσότητα, τον επόμενο προορισμό-που απαιτούν αρχιτεκτονικές ισχύος εντελώς διαφορετικές από τις στατικές ετικέτες ραφιών. Η ενσύρματη τροφοδοσία από το ηλεκτρικό σύστημα του περονοφόρου είναι στάνταρ. η λειτουργία της μπαταρίας δεν είναι βιώσιμη για συνεχείς-ενημερώσεις εφαρμογών.

Αυτοματοποίηση καταμέτρησης αποθεμάτωναξιοποιεί την αμφίδρομη επικοινωνία ESL. Η ενσωμάτωση RFID επιτρέπει την αυτόματη καταμέτρηση κύκλων-προϊόντων με ετικέτα πάσο RFID κοντά σε μονάδες ESL που είναι εξοπλισμένες με συσκευές ανάγνωσης RFID και την ενημέρωση των καταμετρήσεων αποθέματος χωρίς μη αυτόματη σάρωση. Η ανάπτυξη του κέντρου διανομής μείωσε την εργασία καταμέτρησης φυσικού αποθέματος κατά 60% χρησιμοποιώντας ESL-ενσωματωμένη καταμέτρηση κύκλου RFID που διατήρησε τη διαρκή ακρίβεια του αποθέματος πάνω από 99%.

Βαθμολογίες σκληρού περιβάλλοντοςθέμα σε βιομηχανικά πλαίσια. Η αντίσταση στη σκόνη και το πιτσίλισμα IP54 είναι η βασική γραμμή για το ESL αποθήκης. Το IP65 καθίσταται απαραίτητο σε περιβάλλοντα με διαδικασίες καθαρισμού πλυσίματος. Η χημική αντίσταση έχει σημασία σε εγκαταστάσεις που χειρίζονται διαλύτες ή καθαριστικά. Μια αποθήκη ανταλλακτικών αυτοκινήτων απαιτούσε ετικέτες ανθεκτικές στο υγρό φρένων και την έκθεση σε υγρό κιβωτίου ταχυτήτων-τα τυπικά περιβλήματα ESL υποβαθμίστηκαν μέσα σε μήνες. Εξειδικευμένα περιβλήματα με περιβλήματα από πολυανθρακικό-ανθεκτικά στα χημικά πρόσθεσαν 35% στο μοναδιαίο κόστος, αλλά αποδείχθηκαν απαραίτητα για τη μακροζωία της ανάπτυξης.

Υγειονομική περίθαλψη και Φαρμακεία: Η ακρίβεια δεν είναι-διαπραγματεύσιμη

Οι αναπτύξεις ESL σε φαρμακεία αντιμετωπίζουν ρυθμιστικές απαιτήσεις που απουσιάζουν από το συμβατικό λιανικό εμπόριο. Ένα σφάλμα τιμολόγησης σε ένα παντοπωλείο σημαίνει παράπονα πελατών και πιθανή νομική έκθεση σύμφωνα με τους νόμους περί ακρίβειας τιμών. Ένα σφάλμα επισήμανσης φαρμάκων σε ένα φαρμακείο μπορεί να σημαίνει βλάβη ή θάνατο του ασθενούς. Το προφίλ κινδύνου αλλάζει ριζικά τις προτεραιότητες σχεδιασμού του συστήματος.

Οθόνη ταυτοποίησης ναρκωτικώναπαιτεί πυκνότητα πληροφοριών πέρα ​​από το τυπικό ESL λιανικής. Μια ετικέτα ραφιού φαρμακείου πρέπει να περιέχει: όνομα φαρμάκου (μάρκα και γενόσημο), περιεκτικότητα, δοσολογική μορφή, αριθμό NDC, τιμή, τιμή μονάδας, κατασκευαστή και συχνά απαιτήσεις αποθήκευσης. Η τοποθέτηση αυτού σε μια ετικέτα 2,13" απαιτεί προσεκτική τυπογραφία-ή συνηθέστερα ανάπτυξη οθονών 2,9" ή μεγαλύτερες. Ορισμένα φαρμακεία χρησιμοποιούν ετικέτες 4,2" με κωδικούς QR που συνδέονται με πλήρεις πληροφορίες συνταγογράφησης.

Επαλήθευση ακρίβειας γραμμωτού κώδικαγίνεται κρίσιμος. Το προσωπικό του φαρμακείου σαρώνει τα φάρμακα πολλές φορές κατά τη διάρκεια των ροών εργασίας διανομής-παραλαβής, τοποθέτησης σε ράφια, τραβήγματος, επαλήθευσης, διανομής. Ο γραμμωτός κώδικας ESL-που εμφανίζεται πρέπει να σαρώνει σωστά σε κάθε βήμα. Αυτό ενισχύει τις απαιτήσεις αναλογίας αντίθεσης πέρα ​​από τα ελάχιστα λιανικά. Η δοκιμή σε εξοπλισμό σάρωσης φαρμακείου αποκαλύπτει ότι οι παλαιότεροι σαρωτές επαλήθευσης φαρμακοποιών-ορισμένοι εξακολουθούν να χρησιμοποιούν τεχνολογία CCD αντί για σύγχρονους σαρωτές λέιζερ ή απεικόνισης-απαιτούν 10:1 ή καλύτερη αντίθεση για αξιόπιστες αναγνώσεις. Η επιλογή του πίνακα πρέπει να αντιπροσωπεύει τον χειρότερο{11}}εξοπλισμό σάρωσης περιπτώσεων στην εγκατεστημένη βάση.

Περιοχές ελεγχόμενων ουσιώνεισαγωγή απαιτήσεων φυσικής ασφάλειας. Τα φάρμακα του Schedule II-V απαιτούν ασφαλή αποθήκευση με καταγραφή πρόσβασης. Το ESL σε ντουλάπια ελεγχόμενων ουσιών πρέπει να ενσωματώνεται με συστήματα ελέγχου πρόσβασης ντουλαπιού-που εμφανίζουν ενδείξεις περιορισμένης πρόσβασης, καταγραφή των ετικετών που ήταν ορατές κατά το άνοιγμα κάθε ντουλαπιού, απενεργοποιώντας ενδεχομένως την εμφάνιση κατά τη διάρκεια προσπαθειών μη εξουσιοδοτημένης πρόσβασης. Ένα νοσοκομειακό φαρμακείο ενσωμάτωσε το ESL με το ελεγχόμενο σύστημα διαχείρισης ουσιών για να εμφανίζει{5}αριθμούς αποθέματος σε πραγματικό χρόνο που ενημερώνονται αυτόματα καθώς διανέμονται τα φάρμακα, εξαλείφοντας τη μη αυτόματη συμφωνία μετρήσεων.

Αποθήκευση φαρμάκων στο ψυγείοσυνδυάζει απαιτήσεις ακρίβειας φαρμακείου με προκλήσεις ψυχρής-αλυσίδας θερμοκρασίας. Τα εμβόλια, η ινσουλίνη και ορισμένα βιολογικά προϊόντα απαιτούν αποθήκευση μεταξύ 2-8 βαθμών . Οι πίνακες ESL ευρείας-θερμοκρασίας είναι υποχρεωτικοί. Ορισμένες εφαρμογές ψυχρής αποθήκευσης φαρμακείων απαιτούν καταγραφή θερμοκρασίας με ενσωματωμένους αισθητήρες ESL- που εμφανίζουν την τρέχουσα θερμοκρασία μαζί με πληροφορίες φαρμάκων, παρέχοντας οπτική επαλήθευση ότι οι συνθήκες αποθήκευσης παραμένουν εντός των προδιαγραφών χωρίς να απαιτείται από το προσωπικό να ελέγχει ξεχωριστό εξοπλισμό παρακολούθησης.

Λειτουργία νοσοκομειακών φαρμακείωνπροσθέτουν πολυπλοκότητα πέρα ​​από το φαρμακείο λιανικής. Τα καροτσάκια φαρμάκων, τα αυτοματοποιημένα ντουλάπια διανομής και οι τοποθεσίες δορυφορικών φαρμακείων παρουσιάζουν διαφορετικές απαιτήσεις ESL. Το ESL που τοποθετείται στο καλάθι απαιτεί στιβαρή κατασκευή που επιβιώνει επαναλαμβανόμενη μεταφορά. Οι οθόνες πρέπει να παραμένουν ευανάγνωστες κάτω από τον τυπικό φωτισμό φθορισμού στους διαδρόμους των νοσοκομείων. Η αυτοματοποιημένη ενοποίηση ντουλαπιών διανομής απαιτεί πρωτόκολλα επικοινωνίας συμβατά με λογισμικό διαχείρισης γραφείων-συχνά ιδιόκτητα συστήματα με περιορισμένες-δυνατότητες ενοποίησης τρίτων.

Τεκμηρίωση κανονιστικής συμμόρφωσηςαπαιτεί ίχνη ελέγχου που σπάνια παρέχουν τα συστήματα ESL λιανικής. Η διαπίστευση της κοινής Επιτροπής για νοσοκομειακά φαρμακεία απαιτεί τεκμηρίωση της ακρίβειας της επισήμανσης των φαρμάκων. Τα συστήματα διαχείρισης ESL πρέπει να καταγράφουν κάθε ενημέρωση ετικέτας με χρονική σήμανση, εξουσιοδότηση χρήστη και λεπτομέρειες αλλαγής περιεχομένου. Η έρευνα της Μικτής Επιτροπής ενός νοσοκομειακού συστήματος εξέτασε ειδικά τις ικανότητές τους για τη διαδρομή ελέγχου ESL. ο επιθεωρητής ζήτησε τεκμηρίωση των διαδικασιών επαλήθευσης της ακρίβειας της ετικέτας για τους τελευταίους 12 μήνες.

Ηλεκτρονικά είδη και λιανικό εμπόριο υψηλής αξίας-: Ανταγωνιστική τιμολόγηση σε πραγματικό χρόνο

Το λιανικό εμπόριο ηλεκτρονικών ειδών ευρείας κατανάλωσης λειτουργεί σε μια{0}διαφανή αγορά τιμών, όπου οι πελάτες ελέγχουν τακτικά τις τιμές των ανταγωνιστών σε smartphone ενώ βρίσκονται στο κατάστημα. Η πρόταση αξίας ESL μετατοπίζεται από την εξοικονόμηση εργασίας προς την ανταγωνιστική ικανότητα απόκρισης-την ικανότητα να ταιριάζουν ή να ξεπερνούν τις τιμές ανταγωνιστών σε πραγματικό-χρόνο αντί να περιμένουν για ενημερώσεις αρχείων τιμών ολονυκτίως.

Ενσωμάτωση παρακολούθησης ανταγωνιστικών τιμώνσυνδέει τα συστήματα ESL με τις υπηρεσίες πληροφοριών τιμών που διαγράφουν ιστοσελίδες ανταγωνιστών συνεχώς. Όταν ένας σημαντικός ανταγωνιστής ρίχνει την τιμή του σε ένα κορυφαίο smartphone, η υπηρεσία πληροφοριών τιμών εντοπίζει την αλλαγή μέσα σε λίγα λεπτά, η μηχανή τιμολόγησης αξιολογεί τους κανόνες περιθωρίου και οι ενημερωμένες τιμές διαδίδονται σε ετικέτες ραφιών εντός του παραθύρου λανθάνοντος χρόνου δικτύου 3-10 δευτερολέπτων. Ένας λιανοπωλητής ηλεκτρονικών ειδών μείωσε κατά 18% τις αποχωρήσεις λόγω τιμών{5}}μετά την εφαρμογή αντιστοίχισης ανταγωνιστικών τιμών σε πραγματικό χρόνο μέσω της υποδομής του ESL.

Εμφάνιση εμπλουτισμένων πληροφοριών προϊόντοςταιριάζει στις αγορές με υψηλότερη τιμή που είναι τυπικές στο λιανικό εμπόριο ηλεκτρονικών ειδών. Ένας πελάτης που αγοράζει φορητό υπολογιστή αξίας 1.500 $ θέλει προδιαγραφές-επεξεργαστή, μνήμη, αποθήκευση, ανάλυση οθόνης, διάρκεια μπαταρίας. Μεγαλύτερης μορφής ESL (7,5" και άνω) επιτρέπει την εμφάνιση προδιαγραφών που απαιτούσε προηγουμένως εκτυπωμένες κάρτες προδιαγραφών. Ορισμένοι λιανοπωλητές ηλεκτρονικών ειδών χρησιμοποιούν συνδυαστικά φωτιστικά με e-χαρτί για τιμές και προδιαγραφές μαζί με μικρές οθόνες LCD για διαφημιστικό περιεχόμενο βίντεο-αξιοποιώντας τα δυνατά σημεία κάθε τεχνολογίας.

Οθόνη προσαρτήματος αξεσουάρχρησιμοποιεί το ESL για να αυξήσει τις πωλήσεις συνημμένων. Μια οθόνη που εμφανίζει πληροφορίες "λειτουργεί με:" συνδέει τα κύρια προϊόντα με συμβατά αξεσουάρ-θήκες για τηλέφωνα, καλώδια για φορητούς υπολογιστές, παιχνίδια για κονσόλες. Η δυναμική τιμολόγηση συνημμένων μπορεί να προσφέρει εκπτώσεις σε πακέτο που εμφανίζονται στο αξεσουάρ ESL όταν το πρωτεύον προϊόν ESL υποδεικνύει επίπεδα αποθέματος που χρειάζονται μετακίνηση.

Ενσωμάτωση κατά-κλοπήςγίνεται σχετικό για εμπορεύματα υψηλής-αξίας. Τα συστήματα ESL μπορούν να ενσωματωθούν με ηλεκτρονική επιτήρηση αντικειμένων (EAS) και παρακολούθηση αποθέματος βάσει RFID-. Όταν αφαιρείται μια ετικέτα EAS χωρίς την κατάλληλη απενεργοποίηση, το συσχετισμένο ESL μπορεί να εμφανίσει μια ειδοποίηση ή να αλλάξει την εμφάνιση. Το απόθεμα ενημέρωσης πιο εξελιγμένων εφαρμογών μετράει σε πραγματικό-χρόνο καθώς τα προϊόντα αφαιρούνται από τις συσκευές ασφαλείας, επιτρέποντας την άμεση εξάντληση των αποθεμάτων-.

Τιμολόγηση κύκλου ζωής προϊόντοςγια τα ηλεκτρονικά ακολουθεί προβλέψιμα μοτίβα-τιμολόγηση premium κυκλοφορίας, ανταγωνιστική τιμολόγηση μέσης διάρκειας-τιμολόγηση, εκκαθάριση-τιμολόγηση στο τέλος του κύκλου ζωής-. Το ESL ενεργοποιεί αυτοματοποιημένους κανόνες τιμολόγησης κύκλου ζωής που προσαρμόζουν τα περιθώρια με βάση την ηλικία του προϊόντος, τα επίπεδα αποθέματος και τα χρονοδιαγράμματα κυκλοφορίας των διαδοχικών προϊόντων. Όταν κυκλοφορεί ένα νέο iPhone, το ESL της προηγούμενης γενιάς ενημερώνεται αυτόματα με την τιμολόγηση εκκαθάρισης σύμφωνα με προ-καθορισμένους κανόνες περιθωρίου, χωρίς μη αυτόματη παρέμβαση.

Διαχείριση μονάδας επίδειξηςστο λιανικό εμπόριο ηλεκτρονικών ειδών χρησιμοποιεί παραλλαγές ESL που έχουν σχεδιαστεί για φωτιστικά οθόνης προϊόντων. Αυτές οι μονάδες συχνά ενσωματώνονται με πρόσδεση ασφαλείας, συστήματα διαχείρισης ενέργειας και διαδραστικά κιόσκια. Η οθόνη ενδέχεται να εμφανίζει τιμές όταν είναι σε αδράνεια και να μεταβεί στις καλύτερες στιγμές όταν οι πελάτες αλληλεπιδρούν με το προϊόν επίδειξης. Ορισμένες υλοποιήσεις χρησιμοποιούν αισθητήρες εγγύτητας για να ανιχνεύσουν την παρουσία πελατών και να ενημερώσουν ανάλογα το περιεχόμενο που εμφανίζεται.

Βιομηχανικά ανταλλακτικά και MRO: Long-Tail Inventory Challenges

Οι διανομείς συντήρησης, επισκευής και λειτουργίας (MRO) και οι προμηθευτές βιομηχανικών ανταλλακτικών διαχειρίζονται προφίλ αποθεμάτων ριζικά διαφορετικά από το λιανικό εμπόριο των καταναλωτών. Ένας τυπικός διανομέας MRO μεταφέρει 100,000+ SKU με μεγάλη-κατανομή ουράς-20% των SKU παράγουν το 80% των εσόδων ενώ το 80% των SKU λειτουργούν με ελάχιστη κίνηση. Οι παραδοσιακές προσεγγίσεις επισήμανσης αποτυγχάνουν οικονομικά όταν το κόστος συντήρησης της ετικέτας υπερβαίνει το περιθώριο προϊόντος για προϊόντα αργής κίνησης.

Οικονομικά υψηλού-SKU-μετατόπιση υπολογισμών απόδοσης επένδυσης ESL. Στο λιανικό εμπόριο παντοπωλείων, η απόσβεση του ESL προέρχεται κυρίως από την εξοικονόμηση εργατικού δυναμικού στις αλλαγές των τιμών. Στη διανομή MRO, η απόσβεση προέρχεται από τη βελτίωση της ακρίβειας του αποθέματος και τη μειωμένη απαξίωση σε αργά-κινούμενο απόθεμα. Ένας διανομέας συνδετήρων μείωσε τις διαγραφές αποθέματος-κατά 31% μετά την ανάπτυξη της ενσωματωμένης παρακολούθησης αποθέματος ESL-που εντόπισε αργά-μετακίνηση κινούμενων αποθεμάτων για διαφημιστικές τιμές πριν από την απαρχαιωμένη.

Ένδειξη τεχνικών προδιαγραφώνΟι απαιτήσεις μοιάζουν περισσότερο με το φαρμακείο παρά με το παντοπωλείο. Τα βιομηχανικά εξαρτήματα απαιτούν εμφάνιση προδιαγραφών διαστάσεων, ποιοτήτων υλικών, πιστοποιήσεων και πληροφοριών συμβατότητας. Το ESL ενός διανομέα ρουλεμάν δείχνει: αριθμό ανταλλακτικού, κατασκευαστή, διάμετρο οπής, εξωτερική διάμετρο, πλάτος, ονομαστική ταχύτητα, ονομαστική τιμή φορτίου και ισχύουσες προδιαγραφές (ISO, ABEC, κ.λπ.). Οι απαιτήσεις πυκνότητας πληροφοριών ωθούν προς μεγαλύτερες οθόνες και προσεκτικό τυπογραφικό σχεδιασμό.

Συστήματα εντοπισμού κάδωνστη διανομή ανταλλακτικών χρησιμοποιούν συχνά ιδιόκτητα σχήματα κωδικοποίησης τοποθεσίας που αναπτύχθηκαν κατά τη διάρκεια δεκαετιών λειτουργίας. Η ενσωμάτωση ESL πρέπει να ενσωματώνει μορφές τοποθεσίας παλαιού τύπου, ενώ ενδεχομένως να επιτρέπει τη μετάβαση προς την τυποποιημένη κωδικοποίηση τοποθεσίας. Η διαχείριση αλλαγών γίνεται τόσο σημαντική όσο το προσωπικό τεχνικής υλοποίησης-αποθήκης που είναι συνηθισμένο στους κωδικούς τοποθεσίας που χρησιμοποιούν εδώ και 20 χρόνια αντιστέκεται στις αλλαγές μορφής ανεξάρτητα από τις δυνατότητες του συστήματος.

Τερματικά που αντιμετωπίζουν-πελάτεςστους πάγκους ανταλλακτικών επωφελούνται από την ενσωμάτωση ESL. Όταν ένας πελάτης ζητά ένα ανταλλακτικό, το προσωπικό του γκισέ ρωτά το σύστημα και οι οθόνες ESL στη θέση αποθήκευσης ανάβουν ή εμφανίζουν οδηγίες παραλαβής. Ορισμένοι διανομείς ανταλλακτικών έχουν εφαρμόσει ροές εργασιών "bring to counter" όπου οι οθόνες ESL σε τοποθεσίες απορριμμάτων εμφανίζουν οδηγίες επιλογής και ονόματα προσωπικού γκισέ, επιτρέποντας πολλαπλές ταυτόχρονες αλληλεπιδράσεις εξυπηρέτησης πελατών με σαφή αναγνώριση παραλαβής.

Λειτουργίες συναρμολόγησης και συναρμολόγησηςχρησιμοποιήστε το ESL για να καθοδηγήσετε την επιλογή εξαρτημάτων για συγκροτήματα πολλών-τμημάτων. Ένα κιτ υδραυλικού συστήματος μπορεί να περιλαμβάνει αντλία, κινητήρα, βαλβίδες, εξαρτήματα, εύκαμπτο σωλήνα και υγρό-το καθένα αποθηκευμένο σε διαφορετικές τοποθεσίες αποθήκης. Οι οθόνες ESL σε κάθε τοποθεσία δείχνουν τη σειρά του κιτ, τις απαιτούμενες ποσότητες και την κατάσταση ολοκλήρωσης. Η ενσωμάτωση με την τεκμηρίωση της συναρμολόγησης εμφανίζει οδηγίες εργασίας μαζί με την αναγνώριση εξαρτημάτων.

Απόθεμα διαχειριζόμενο από προμηθευτή- (VMI)προγράμματα αξιοποιούν το ESL για κοινή χρήση ορατότητας. Όταν οι προμηθευτές διαχειρίζονται τα επίπεδα αποθέματος σε τοποθεσίες πελατών, η ESL μπορεί να εμφανίσει την κατάσταση αναπλήρωσης, τις εισερχόμενες ημερομηνίες αποστολής και τη διαθεσιμότητα αποθεμάτων. Αυτή η διαφάνεια υποστηρίζει-σε-προγράμματα κατασκευής που απαιτούν αξιόπιστη διαθεσιμότητα ανταλλακτικών χωρίς υπερβολική επένδυση αποθέματος.

ESL εναντίον εναλλακτικών τεχνολογιών προβολής ΝΕΑ ΕΝΟΤΗΤΑ

Η επιλογή ESL δεν αφορά απλώς την επιλογή του καλύτερου e-του πίνακα χαρτιού. Πρόκειται για την επιλογή της σωστής τεχνολογίας οθόνης για την εφαρμογή.Ε-χαρτίανταγωνίζεται μεΟθόνες ραφιών LCD, οθόνες τμημάτων και παραδοσιακές χάρτινες ετικέτες-με ξεχωριστά χαρακτηριστικά απόδοσης, δομές κόστους και γλυκά σημεία εφαρμογής. Η ακόλουθη ανάλυση παρέχει την τεχνική βάση για τις αποφάσεις επιλογής τεχνολογίας.

Ε-Χάρτινες (EPD) Ηλεκτρονικές ετικέτες ραφιών

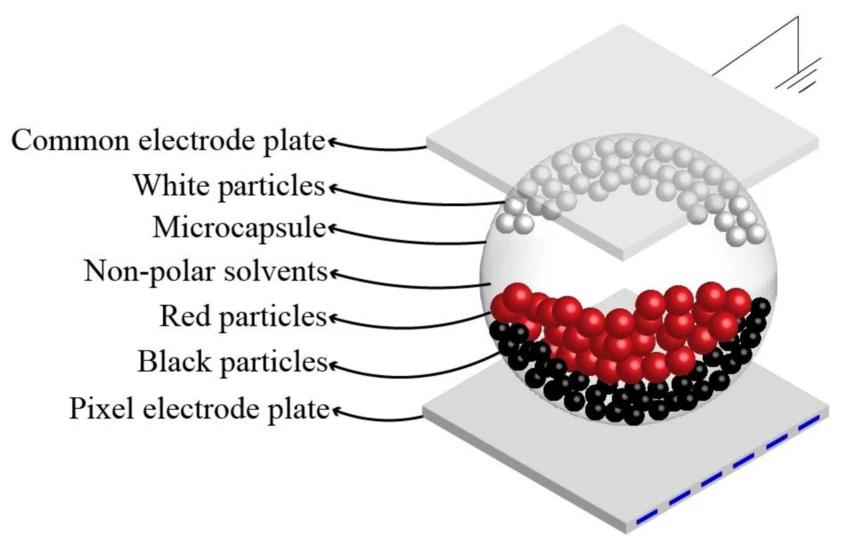

Αρχή λειτουργίας: Μετανάστευση ηλεκτροφορητικών σωματιδίων σε εναιώρημα μικροκάψουλας υπό εφαρμοζόμενο ηλεκτρικό πεδίο. Το Bistable-διατηρεί την εικόνα χωρίς ρεύμα.

Δυνατά σημεία: Μηδενική κατανάλωση ενέργειας όταν είναι στατική (πραγματική δισταθερότητα), εξαιρετική αναγνωσιμότητα στο φως του περιβάλλοντος, ευρείες γωνίες θέασης (170 μοίρες +), εμφάνιση σαν χαρτί-που ενσωματώνεται φυσικά με περιβάλλοντα λιανικής, πολλαπλά-χρόνια διάρκεια μπαταρίας από κυψέλες νομισμάτων, αναγνωσιμότητα στο ηλιακό φως για εφαρμογές εξωτερικού και υψηλής{4} φωτεινότητας.

Περιορισμοί: Αργή ανανέωση (300-2000 ms για πλήρη ενημέρωση), περιορισμένη δυνατότητα χρωμάτων (1-4 χρώματα για εμπορικά προϊόντα, αναδυόμενα έγχρωμα), εικονικά τεχνουργήματα που απαιτούν περιοδική πλήρη ανανέωση, υποβάθμιση της απόδοσης σε ψυχρή θερμοκρασία, υψηλότερο αρχικό κόστος μονάδας από τις εναλλακτικές λύσεις LCD.

Δομή κόστους: Εμφάνιση μονάδων $3-15 ανάλογα με το μέγεθος και την ικανότητα χρώματος. πλήρεις μονάδες ESL με ελεγκτή, επικοινωνία, περίβλημα και μπαταρία 8-40$. υποδομή (πύλες, λογισμικό διαχείρισης) προσθέτει $0,50-2 ανά ετικέτα για τυπικές αναπτύξεις.

Βέλτιστες εφαρμογές: Ετικέτες λιανικής πώλησης{0}}με επίκεντρο τις τιμές με σπάνιες ενημερώσεις (παντοπωλείο, γενικά εμπορεύματα, φαρμακείο), εξωτερικά ή{1}}περιβάλλοντα-υψηλού περιβάλλοντος, εφαρμογές που δίνουν προτεραιότητα στη μακροζωία της μπαταρίας έναντι της ταχύτητας ενημέρωσης, εφαρμογές που απαιτούν χαρτί{{3}, όπως η αισθητική.

Οθόνες ραφιών LCD

Αρχή λειτουργίας: Διαμόρφωση φωτός υγρών κρυστάλλων με οπίσθιο φωτισμό LED. Απαιτεί συνεχή ισχύ για οπίσθιο φωτισμό. η κατάσταση της οθόνης δεν διατηρείται χωρίς ρεύμα.

Δυνατά σημεία: Γρήγορη ανανέωση (πρότυπο 60 Hz, κατάλληλο για βίντεο), πλήρης χρωματική ικανότητα με εκατομμύρια χρώματα, υψηλή φωτεινότητα για-προσφορές που τραβούν την προσοχή, δυνατότητα προβολής βίντεο και κινούμενων εικόνων, ώριμη τεχνολογία με εκτεταμένο οικοσύστημα προμηθευτών.

Περιορισμοί: Συνεχής κατανάλωση ρεύματος (3-15W για τυπικές οθόνες στα άκρα του ραφιού), κακή απόδοση φωτισμού περιβάλλοντος (αποσβεσμένη εμφάνιση σε φωτεινά περιβάλλοντα λιανικής), περιορισμοί γωνίας θέασης (±60 μοίρες τυπική πριν από τη μετατόπιση χρώματος), η αστοχία οπίσθιου φωτισμού είναι συνηθισμένη λειτουργία αστοχίας, απαιτεί ενσύρματη υποδομή τροφοδοσίας.

Δομή κόστους: Εμφάνιση μονάδων $15-50 ανάλογα με το μέγεθος. πλήρης δικτυωμένη οθόνη ραφιών $50-200? Το κόστος εγκατάστασης συχνά υπερβαίνει το κόστος υλικού λόγω των απαιτήσεων της υποδομής ισχύος.

Βέλτιστες εφαρμογές: Διαφημιστικά άκρα όπου το κινούμενο σχέδιο προσελκύει την προσοχή,-εικονικές διαφημίσεις με δυνατότητα προβολής βίντεο,-περιορισμένες διαφημιστικές καμπάνιες, περιβάλλοντα με ελεγχόμενο φωτισμό (εσωτερικοί χώροι εμπορικών κέντρων, καταστήματα αεροδρομίων), εφαρμογές όπου υπάρχει ήδη υποδομή ενέργειας.

Οθόνες LCD τμημάτων

Αρχή λειτουργίας: Απλά τμήματα υγρών κρυστάλλων (όπως οθόνες αριθμομηχανής) που οδηγούνται από ειδικά προγράμματα οδήγησης τμημάτων. Πολύ χαμηλή ισχύς αλλά περιορισμένη σε προ{1}}καθορισμένα σύνολα χαρακτήρων.

Δυνατά σημεία: Εξαιρετικά χαμηλό κόστος (0,50-2$ ανά οθόνη), πολύ χαμηλή κατανάλωση ενέργειας (μικροαμπέρ για στατική οθόνη), μεγάλο εύρος θερμοκρασίας, απλά ηλεκτρονικά συστήματα οδήγησης, αποδεδειγμένη αξιοπιστία για δεκαετίες ανάπτυξης.

Περιορισμοί: Τα σταθερά μοτίβα τμημάτων περιορίζουν το εμφανιζόμενο περιεχόμενο (συνήθως αριθμούς και περιορισμένους χαρακτήρες), καμία δυνατότητα γραφικών, περιορισμένες επιλογές μεγέθους, αισθητικά χρονολογημένη εμφάνιση, κάθε χαρακτήρας απαιτεί ειδικό μοτίβο τμήματος.

Δομή κόστους: Εμφάνιση λειτουργικών μονάδων κάτω από $1 σε όγκο. πλήρεις μονάδες προβολής τιμών 2-5 $. ελάχιστο κόστος υποδομής.

Βέλτιστες εφαρμογές: Καθαρή αριθμητική εμφάνιση τιμής όπου δεν απαιτείται ευελιξία περιεχομένου, ακραία-ευαίσθητες αναπτύξεις κόστους, εφαρμογές μεγάλου- όγκου που δίνουν προτεραιότητα στα οικονομικά της μονάδας έναντι της ικανότητας, αναπτύξεις σε σκληρό περιβάλλον όπου τα εξελιγμένα ηλεκτρονικά δημιουργούν κίνδυνο αξιοπιστίας.

Ετικέτες χαρτιού (Εγχειρίδιο)

Αρχή λειτουργίας: Τυπωμένες χάρτινες ετικέτες τοποθετημένες σε πλαστικές θήκες ή κολλημένες απευθείας στις άκρες των ραφιών. Ενημερώθηκε χειροκίνητα από το προσωπικό του καταστήματος.

Δυνατά σημεία: Χαμηλότερο κόστος τεχνολογίας (ουσιαστικά μηδενικό για το υλικό οθόνης), απεριόριστη ευελιξία στα γραφικά, χωρίς ηλεκτρονικά για αστοχία, χωρίς απαιτήσεις υποδομής, οικεία ροή εργασιών για το προσωπικό λιανικής.

Περιορισμοί: Εργατική-εντατική διαδικασία ενημέρωσης (15-30 δευτερόλεπτα ανά ετικέτα για έμπειρο προσωπικό), επιρρεπής σε σφάλματα (εκτιμώμενα ζητήματα ακρίβειας τιμής 5-15% στο τυπικό λιανικό εμπόριο), κόστος υλικών και αναλωσίμων εκτύπωσης, περιορισμένη δυνατότητα εκτέλεσης γρήγορων αλλαγών τιμών, περιβαλλοντικά απόβλητα από την απόρριψη ετικετών.

Δομή κόστους: Κάτοχοι ετικετών 0,10 $-0,50 ο καθένας. χάρτινες ετικέτες 0,01 $-0,05 $ η καθεμία. Το τρέχον κόστος εργασίας και υλικών συνήθως υπερβαίνει το κόστος κύκλου ζωής ESL εντός 2-4 ετών για εφαρμογές υψηλής συχνότητας ενημέρωσης.

Βέλτιστες εφαρμογές: Πολύ μικρές επιχειρήσεις λιανικής όπου το κόστος εργασίας είναι αμελητέο (καταστήματα με-ιδιοκτήτη), περιβάλλοντα με εξαιρετικά χαμηλή συχνότητα ενημέρωσης, προσωρινό ή αναδυόμενο-λιανικό εμπόριο όπου δεν δικαιολογούνται οι επενδύσεις σε υποδομές, εφαρμογές που απαιτούν ασυνήθιστες φυσικές μορφές που δεν διατίθενται σε ηλεκτρονικές επιλογές.

Πλαίσιο Επιλογής Τεχνολογίας

Τα κριτήρια απόφασης για την επιλογή τεχνολογίας οθόνης περιλαμβάνουν πολλούς παράγοντες που πρέπει να σταθμίζονται σύμφωνα με τις προτεραιότητες της εφαρμογής:

Συχνότητα ενημέρωσηςεπηρεάζει έντονα την επιλογή τεχνολογίας. Εφαρμογές με λιγότερες από εβδομαδιαίες ενημερώσεις σπάνια δικαιολογούν επένδυση ESL. Οι χάρτινες ετικέτες παραμένουν οικονομικές. Οι εφαρμογές με ημερήσιες ενημερώσεις φτάνουν το ESL στο νεκρό σημείο εντός 2-3 ετών. Εφαρμογές με πολλαπλές καθημερινές ενημερώσεις ευνοούν έντονα τα οικονομικά του ESL.

Πολυπλοκότητα περιεχομένουεπηρεάζει την επιλογή τεχνολογίας. Η καθαρή αριθμητική εμφάνιση τιμών μπορεί να χρησιμοποιήσει την οθόνη LCD με το χαμηλότερο κόστος. Οι τιμές συν το περιορισμένο κείμενο (ονόματα προϊόντων, τιμολόγηση μονάδας) ταιριάζουν με το e{2}}χαρτί ESL. Το πλούσιο περιεχόμενο γραφικών ή βίντεο απαιτεί LCD παρά το υψηλότερο κόστος ενέργειας.

Περιβαλλοντικές συνθήκεςπεριοριστικές επιλογές. Ο υψηλός ατμοσφαιρικός φωτισμός (εξωτερικοί χώροι, παράθυρα, έντονος φωτισμός λιανικής) ευνοεί την ανακλαστική οθόνη του e{1}}χαρτιού. Τα περιβάλλοντα ελεγχόμενου φωτισμού μπορούν να χρησιμοποιούν αποτελεσματικά την οθόνη LCD. Οι ακραίες θερμοκρασίες (ψυγείο, εξωτερικός χώρος) απαιτούν κατάλληλες διαβαθμίσεις πάνελ ανεξάρτητα από την επιλογή τεχνολογίας.

Διαθεσιμότητα υποδομής ηλεκτρικής ενέργειαςσυχνά καθορίζει τη σκοπιμότητα. Τοποθεσίες χωρίς διαθέσιμη τροφοδοσία ή όπου η τρέχουσα ισχύς θα ήταν απαγορευτικά δαπανηρή, ουσιαστικά απαιτείται ESL με μπαταρία-. Τοποθεσίες με υποδομή τροφοδοσίας ήδη εγκατεστημένη (πάνω από-κυκλώματα φωτισμού ραφιών) μπορούν να εξετάσουν τις επιλογές LCD.

Ανάλυση συνολικού κόστους ιδιοκτησίαςθα πρέπει να εξετάσει:

Αυτά τα στοιχεία ποικίλλουν ουσιαστικά με βάση το τοπικό κόστος εργασίας, τις συχνότητες ενημέρωσης και την κλίμακα ανάπτυξης. Ο υπολογισμός συνήθως ευνοεί το ESL για συχνότητες ενημέρωσης πάνω από 1-2 φορές την εβδομάδα στις αγορές εργασίας της ανεπτυγμένης οικονομίας.

Υβριδικές στρατηγικές ανάπτυξης

Λίγοι έμποροι λιανικής αναπτύσσουν μια τεχνολογία ενιαίας οθόνης σε όλες τις εφαρμογές. Οι υβριδικές στρατηγικές ταιριάζουν την τεχνολογία με τις απαιτήσεις εφαρμογών σε ένα ενιαίο περιβάλλον λιανικής:

Ε-χαρτί για την τιμή, LCD για προώθησηχρησιμοποιεί το ESL για την τιμολόγηση ρουτίνας σε όλο το κατάστημα, ενώ αναπτύσσει οθόνες LCD στα τελικά καπάκια, περιοχές ολοκλήρωσης αγοράς και διαφημιστικά hot spots όπου η δυνατότητα βίντεο και η υψηλή φωτεινότητα προσελκύουν την προσοχή των πελατών. Αυτή η προσέγγιση αποτυπώνει τα οφέλη απόδοσης ESL για το μεγαλύτερο μέρος των ετικετών, διατηρώντας παράλληλα την ευελιξία προώθησης όπου έχει μεγαλύτερη σημασία.

Τμηματοποιήστε την οθόνη LCD για τιμή, e{0}}χαρτί για πληροφορίεςαναπτύσσει φθηνές οθόνες τμημάτων για καθαρή αριθμητική τιμολόγηση, ενώ χρησιμοποιεί μεγαλύτερες η-οθόνες σε χαρτί για λεπτομερείς πληροφορίες προϊόντων όπου η πολυπλοκότητα του περιεχομένου δικαιολογεί το πρόσθετο κόστος. Αυτή η προσέγγιση ελαχιστοποιεί το κόστος για-βασικές ετικέτες μεγάλου όγκου, ενώ παράλληλα επιτρέπει την προβολή εμπλουτισμένων πληροφοριών όπου η αξία του πελάτη δικαιολογεί την επένδυση.

Αντιστοίχιση τεχνολογίας ζώνης θερμοκρασίας-αναπτύσσει το τυπικό ESL σε περιοχές λιανικής του περιβάλλοντος, ενώ χρησιμοποιεί ευρεία-παραλλαγές θερμοκρασίας σε ζώνες ψύξης και πιθανώς επιλέγει πιο ανθεκτικές οθόνες τμημάτων σε τμήματα κατάψυξης όπου ακόμη και η απόδοση ευρείας-θερμοκρασίας e-του χαρτιού γίνεται οριακή. Η επιλογή τεχνολογίας ακολουθεί περιβαλλοντικές απαιτήσεις αντί να εφαρμόζει ενιαίες προδιαγραφές.

Κλιμακώστε-την κατάλληλη υποδομήμπορεί να χρησιμοποιεί το ESL με πλήρη υποδομή δικτύου σε καταστήματα-μεγάλου σχήματος ενώ αναπτύσσει αυτόνομες οθόνες τμημάτων ή ακόμη και χάρτινες ετικέτες σε καταστήματα μικρότερης μορφής όπου οι επενδύσεις σε υποδομή δεν κλιμακώνονται οικονομικά. Η επιλογή τεχνολογίας λαμβάνει υπόψη την κλίμακα ανάπτυξης παράλληλα με τις τεχνικές απαιτήσεις.

Αναδυόμενες Τεχνολογίες

Έρευνα EPD υψηλής-ταχύτητας

Οι εργαστηριακές επιδείξεις έχουν επιτύχειΡυθμοί ανανέωσης 75 Hzσε ηλεκτρονικά -χάρτινα πάνελ-που πλησιάζουν στην περιοχή LCD. Αυτές οι επιδείξεις σε συνέδρια βιομηχανίας είναι πραγματικά εντυπωσιακές, αλλά η ανάπτυξη της παραγωγής παραμένει μακρινή.

Οι βασικές τεχνολογίες ενεργοποίησης περιλαμβάνουνπρόσθετα υγρών κρυστάλλωνπου εμποτίζει ηλεκτροφορητικό υγρό με ενώσεις που προκαλούν φαινόμενα αντίστροφης ροής. Ερευνητικές εργασίες αναφέρουν βελτίωση ταχύτητας 2,8× ενώ ταυτόχρονα μειώνουν την τάση οδήγησης κατά 50%.Επίπεδα ελάσματα-μπροστινού-λεπτού φιλμμείωση της απόστασης μετανάστευσης σωματιδίων.Νέα σκευάσματα νανοσωματιδίωνβελτιστοποιούν τα χαρακτηριστικά επιφανειακού φορτίου και μειώνουν την υδροδυναμική ακτίνα. Καιμηχανική εκμάθηση-βελτιστοποιημένη παραγωγή κυματομορφώνπροσαρμόζεται σε πραγματικό-χρόνο για να εμφανίζει τις συνθήκες κατάστασης και περιβάλλοντος.

Αυτές οι τεχνολογίες παραμένουν σε εξέλιξη. Δεν συνιστάται ο καθορισμός προϊόντων ESL παραγωγής με βάση εργαστηριακά αποτελέσματα.

Έγχρωμο Ε-Εξέλιξη χαρτιού

E Ink Γκαλερί 3Η τεχνολογία δείχνει πού κατευθύνεται το έγχρωμο EPD. Η ανανέωση ασπρόμαυρου μειώθηκε σε350 ms, κάτω από 2000ms στις προηγούμενες γενιές. Χτυπήματα γρήγορης λειτουργίας χρώματος500 ms. Εκτελείται η τυπική λειτουργία χρώματος750-1000 ms. Χρειάζεται ακόμα η καλύτερη ποιότητα χρώματος1500 ms.

Το Color EPD μεταβαίνει από "ελάχιστα χρησιμοποιήσιμο" σε "πρακτικά βιώσιμο" για επιλεγμένες εφαρμογές. Αναμένετε συνεχή βελτίωση, αλλά η μονόχρωμη θα διατηρήσει τα πλεονεκτήματα ταχύτητας και ισχύος επ' αόριστον λόγω των θεμελιωδών διαφορών στη φυσική των σωματιδίων.

Προδιαγραφές Απόδοσης για Σχεδιασμό Συστήματος

Ελάχιστες βιώσιμες προδιαγραφές

Για τη γενική επισήμανση των ραφιών λιανικής, αυτοί οι αριθμοί αντιπροσωπεύουν το πάτωμα:

Χρόνος ανανέωσηςθα πρέπει να χτυπήσει 2000 ms ή καλύτερα για καθολική λειτουργία, 500 ms ή καλύτερα για μερική.Αναλογία αντίθεσηςπρέπει να υπερβαίνει το 8:1.Ψήφισμαθα πρέπει να φτάσει τουλάχιστον τα 100 DPI.Γωνία θέασηςπρέπει να εκτείνεται κατά 170 μοίρες ή μεγαλύτερο.Εύρος θερμοκρασίας λειτουργίαςπρέπει να καλύπτει 0 μοίρες έως 40 μοίρες.Διάρκεια ζωής μπαταρίαςθα πρέπει να υπερβαίνει τα 5 έτη με 2 ενημερώσεις την ημέρα.

Βελτιωμένες προδιαγραφές

Για απαιτητικές εφαρμογές -συχνές ενημερώσεις, ψυχρή αποθήκευση, διαφημιστικό περιεχόμενο- αυστηροποιούνται οι προδιαγραφές:

Χρόνος ανανέωσηςθα πρέπει να χτυπήσει 1000 ms για καθολική, 300 ms για μερική.Αναλογία αντίθεσηςπρέπει να υπερβαίνει το 12:1.Ψήφισμαθα πρέπει να φτάσει τα 120 DPI ή υψηλότερα.Δυνατότητα χρώματος(3-4 χρώμα) γίνεται σχετικό.Εύρος θερμοκρασίας λειτουργίαςπρέπει να εκτείνεται από -25 μοίρες έως 50 μοίρες.Διάρκεια ζωής μπαταρίαςθα πρέπει να υπερβαίνει τα 3 χρόνια με 4 ενημερώσεις την ημέρα.

Επικύρωση προδιαγραφών

Οι προδιαγραφές του προμηθευτή θα πρέπει να επαληθεύονται υπό ρεαλιστικές συνθήκες. Δεν πρόκειται για προαιρετικό-σημαντικά κενά μεταξύ των αξιώσεων φύλλου δεδομένων και της απόδοσης παραγωγής.

Δοκιμάστε το χρόνο ανανέωσης σε ελάχιστες και μέγιστες θερμοκρασίες λειτουργίας, όχι μόνο σε θερμοκρασία δωματίου. Επιβεβαιώστε την αναλογία αντίθεσης υπό πραγματικές συνθήκες φωτισμού καταστήματος, όχι φωτισμό εργαστηρίου. Επικυρώστε τις προβολές διάρκειας ζωής της μπαταρίας με την προβλεπόμενη συχνότητα ενημέρωσης και τον τύπο περιεχομένου{2}}οι προβολές προμηθευτή συνήθως προϋποθέτουν τα καλύτερα-σενάρια. Επαληθεύστε τον λανθάνοντα χρόνο ενημέρωσης σε επίπεδο συστήματος-με τον αριθμό ετικετών στόχου για να διασφαλίσετε ότι η αρχιτεκτονική του δικτύου κλιμακώνεται κατάλληλα.

Αντιστοίχιση τεχνολογίας με εφαρμογή

Η επιλογή τεχνολογίας ηλεκτρονικών ετικετών ραφιών καταλήγει τελικά στην αντιστοίχιση των δυνατοτήτων με τις απαιτήσεις. Η φυσική των ηλεκτροφορητικών οθονών καθορίζει σταθερά όρια-ρυθμούς ανανέωσης, ευαισθησία στη θερμοκρασία, συμπεριφορά φαντασμάτων-που καμία ποσότητα βελτιστοποίησης δεν θα υπερβεί. Η κατανόηση αυτών των ορίων επιτρέπει τον ρεαλιστικό σχεδιασμό του συστήματος και την κατάλληλη επιλογή τεχνολογίας.

Για αναπτύξεις όπου οι περιορισμοί ταιριάζουν στην εφαρμογή-μέτριες συχνότητες ενημέρωσης, λειτουργία θερμοκρασίας περιβάλλοντος,{1}}περιεχόμενο εστιασμένο στην τιμή-Το ESL προσφέρει συναρπαστική αξία μέσω της εξάλειψης της εργασίας, της βελτίωσης της ακρίβειας τιμολόγησης και της λειτουργικής ευελιξίας. Για εφαρμογές που πιέζουν ενάντια στους περιορισμούς ESL-ενημερώσεις υψηλής-συχνότητας, ακραίες θερμοκρασίες, περιεχόμενο εμπλουτισμένων μέσων-εναλλακτικές τεχνολογίες ή υβριδικές προσεγγίσεις μπορεί να αποδειχθούν πιο κατάλληλες.

Η τεχνολογία συνεχίζει να προοδεύει. Οι ρυθμοί ανανέωσης βελτιώνονται σταδιακά. Η δυνατότητα χρώματος επεκτείνεται. Το εύρος θερμοκρασίας διευρύνεται. Αλλά η θεμελιώδης φυσική παραμένει. Η επιτυχής ανάπτυξη του ESL απαιτεί εργασία εντός αυτών των περιορισμών, χωρίς να προσποιείται ότι δεν υπάρχουν.
